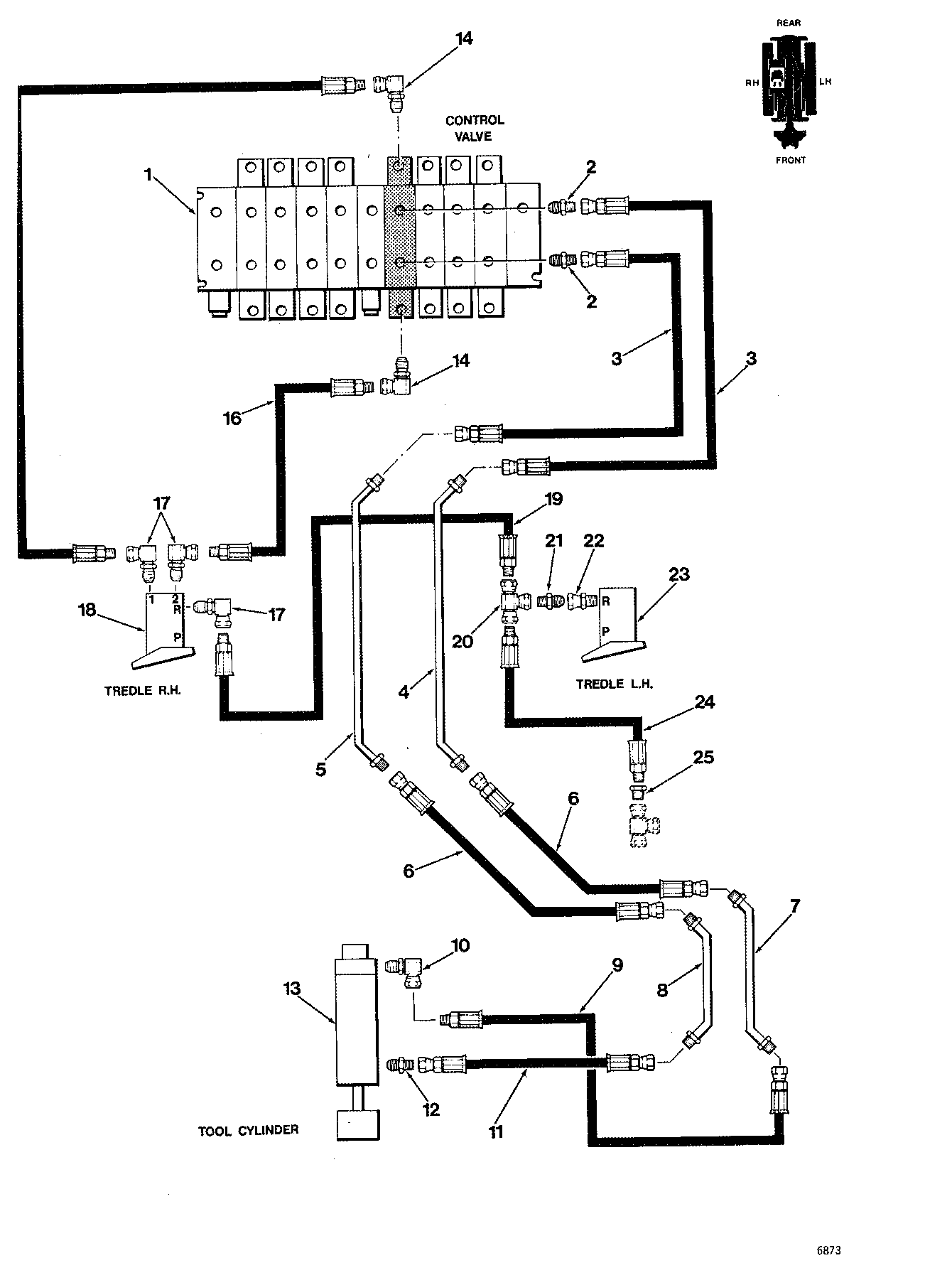

HYDRAULIC SYSTEM (2000) F H A I X 2000 HYD SYS-VALVE SECTION 5( C95054 - ) 2000-095/10 [2000-095/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	-
2	810115500	2	FITTING	-
3	810995100	2	HOSE-HYD*1.00X72	-
4	825316200	1	TUBE	-
5	825316300	1	TUBE	-
6	810995600	2	HOSE-HYD*1.00X52	-
7	825315600	1	TUBE	-
8	825315700	1	TUBE	-
9	810995300	1	HOSE-HYD*1.00X17	-
10	810353500	1	ELBOW-90 DEG.	-
11	810995400	1	HOSE ASSEMBLY	-
12	810115500	1	FITTING	-
13	-	1	Part 13	-
14	811001500	2	ELBOW - 90 DEG	-
15	810999000	1	HOSE ASSY - CONTROL VALVE TO TREADLE VALVE - R.H	-
16	810999100	1	HOSE ASSY - CONTROL VALVE TO TREADLE VALVE - R.H	-
17	811001500	3	ELBOW - 90 DEG	-
18	-	1	Part 18	-
19	810997900	1	HOSE ASSY - CONTROL VALVE TO SOLENOID VALVE - R.H	-
20	231532000	1	TEE	-
21	810120000	1	FITTING*NPTF 0.25-18 -	-
22	810376600	1	CONNECTOR	-
23	-	1	Part 23	-
24	810997200	1	HOSE ASSY - RETURN - L.H. TREADLE TEE TO RETURN TEE	-
25	811027600	1	ADAPTER	-

HYDRAULIC SYSTEM (2000) F H A I X 2000 HYD SYS-VALVE SECTION 5( C95054 - ) 2000-095/10 [2000-095/10]
