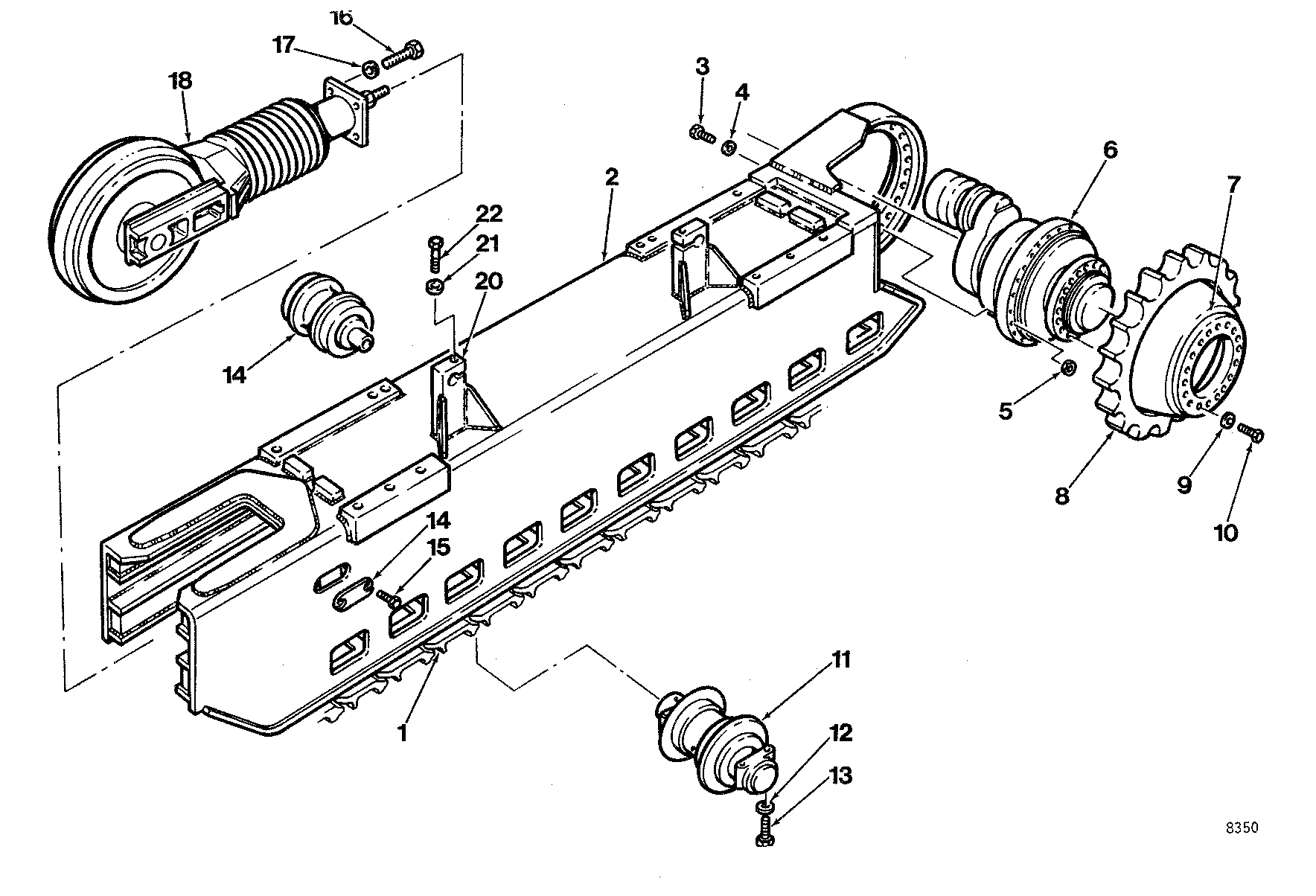

TRACK FRAME MODEL B60 ( CK9102 - ) 7121-013/10 [7121-013/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-------	1	O-RING	-
2	-------	1	O-RING	-
3	841629200	18	BOLT*M20X230	-
4	841335600	18	WASHER	-
5	841629300	18	NUT*M20	-
6	-------	1	O-RING	-
7	-------	1	O-RING	-
8	842482500	1	RIM	-
9	841345100	18	WASHER	-
10	810984300	18	BOLT*M24X3.00-70	-
11	-------	1	O-RING	-
12	811364800	32	LOCKWASHER*0.625	-
13	841629600	32	BOLT*M16X85	-
14	842482100	1	PLATE	-
15	841630900	2	BOLT*M8X12	-
16	841629800	4	BOLT*M12X50	-
17	811364600	4	LOCKWASHER*0.500	-
18	-------	1	O-RING	-
19	-------	1	O-RING	-
20	841630100	1	MOUNT - FRONT	-
21	811365000	2	LOCKWASHER*0.875	-
22	841630200	2	BOLT*M20X80	-
-	-------	1	O-RING	-
-	841630300	1	MOUNT - REAR	-
-	811174000	1	TRACK - R.H	-
-	811173900	1	TRACK - L.H	-

TRACK FRAME MODEL B60 ( CK9102 - ) 7121-013/10 [7121-013/10]

Нет текстового описания
