Открытый узел

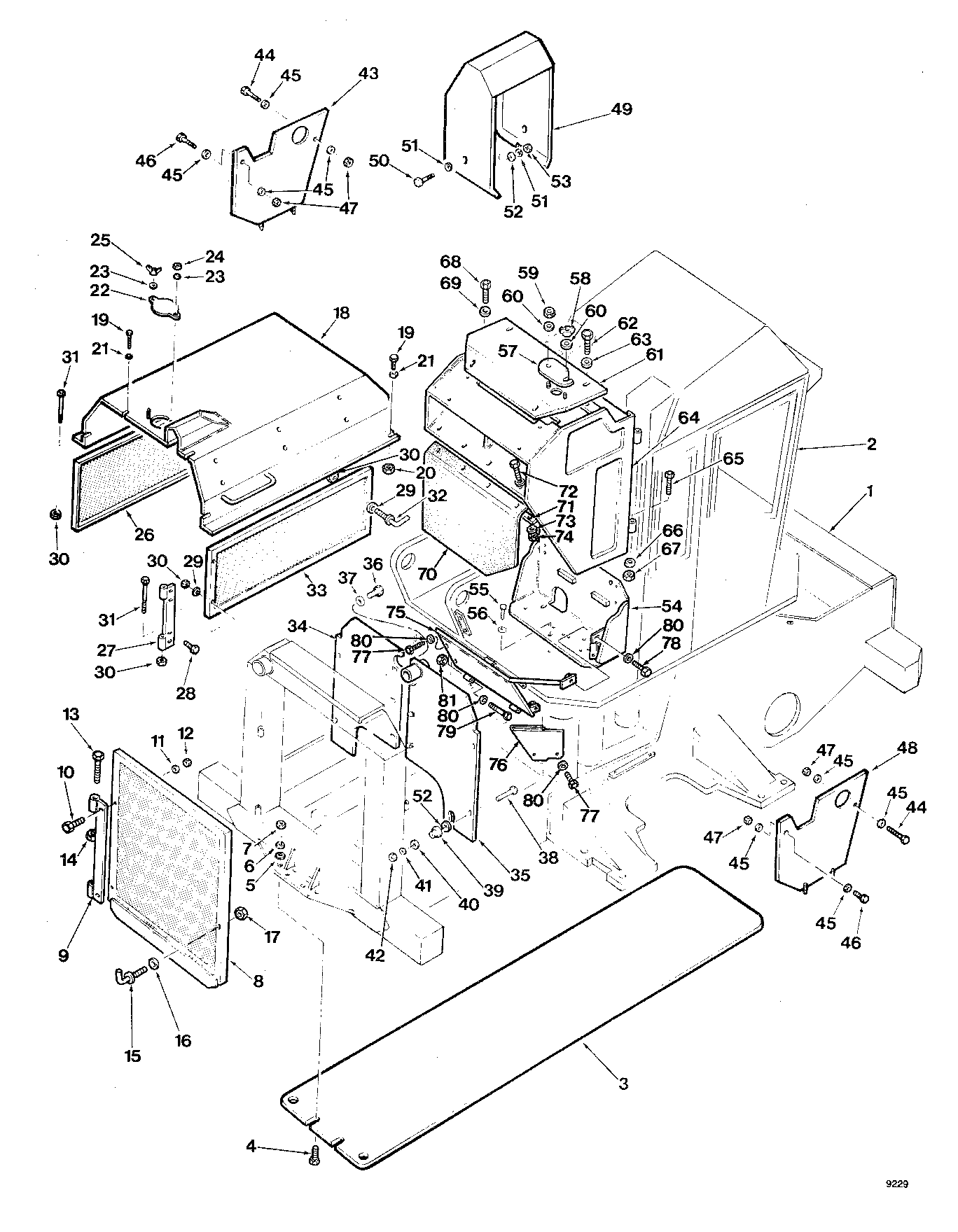

REMOVABLE PANELS CUMMINS ( CK9109 - ) 6310-045/13 [6310-045/13]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-------	1	O-RING	-
2	-------	1	O-RING	-
3	825305800	1	BELLY PLATE	-
4	810083000	2	HEX HEAD BOLT 1/2-13 UNC X 3-1/2	-
5	810011600	2	WASHER*1/2	-
6	850036000	2	WASHER	-
7	810669400	2	LOCKNUT*1/2-13UNC	-
8	825883200	1	GUARD - RADIATOR	-
9	825794100	1	RAD HINGE	-
10	810082500	2	BOLT*1/2-13UNCX2	-
11	810011600	2	WASHER*1/2	-
12	810669400	2	LOCKNUT*1/2-13UNC	-
13	810782500	2	BOLT*1/2-13UNCX5	-
14	810669400	2	LOCKNUT*1/2-13UNC	-
15	824919800	1	HANDLE	-
16	810011600	1	WASHER*1/2	-
17	810669400	1	LOCKNUT*1/2-13UNC	-
18	826062700	1	HOOD	-
19	810082500	6	BOLT*1/2-13UNCX2	-
20	810669400	6	LOCKNUT*1/2-13UNC	-
21	810011600	12	WASHER*1/2	-
22	825306100	1	COVER - RADIATOR ACCESS	-
23	810011600	2	WASHER*1/2	-
24	810087700	1	NUT*1/2-13UNC	-
25	810122000	1	WING NUT	-
26	825788300	1	PANEL	-
27	825789400	2	HINGE	-
28	810082300	4	BOLT*1/2-13UNCX1-1/2	-
29	810011600	6	WASHER*1/2	-
30	810669400	10	LOCKNUT*1/2-13UNC	-
31	810782500	4	BOLT*1/2-13UNCX5	-
32	825933900	2	HANDLE	-
33	825788300	1	PANEL	-
34	826081600	1	BAFFLE	-
35	826081700	1	BAFFLE	-
36	840799300	3	BOLT*3/8-16UNCX3/4	-
37	810309800	3	FLAT WASHER 3/8 - HARDENED	-
38	810080300	4	BOLT*3/8-16UNCX1-1/2	-
39	810686900	4	RUBBER MOUNT	-
40	821599400	4	WASHER	-
41	810309800	4	FLAT WASHER 3/8 - HARDENED	-
42	810677900	4	LOCKNUT*3/8-16UNC	-
43	825306400	1	LEVELLING COVER L.H	-
44	810082700	2	BOLT 1/2 - 13 UNC X 2-1/2	-
45	810011600	8	WASHER*1/2	-
46	810082500	2	BOLT*1/2-13UNCX2	-
47	810087700	4	NUT*1/2-13UNC	-
48	825306500	1	LEVELLING COVER R.H	-
49	825699000	1	COVER - SWING MOTOR	-
50	810082700	2	BOLT 1/2 - 13 UNC X 2-1/2	-
51	810011600	4	WASHER*1/2	-
52	850036000	6	WASHER	-
53	810087700	2	NUT*1/2-13UNC	-
54	826375600	1	MOUNT	-
55	810082200	3	BOLT*1/2-13UNCX1-1/4	-
56	810011600	3	WASHER*1/2	-
57	826027900	1	COVER	-
58	810147800	1	NUT*0.313-18 -	-
59	810087300	1	NUT*5/16-18UNC	-
60	810768000	2	WASHER*5/16	-
61	826370800	1	COVER	-
62	810101900	4	BOLT*5/16-18UNCX3/4	-
63	810768000	4	WASHER*5/16	-
64	826374900	1	COVER	-
65	810782500	4	BOLT*1/2-13UNCX5	-
66	810011600	4	WASHER*1/2	-
67	810669400	4	LOCKNUT*1/2-13UNC	-
68	810080200	1	BOLT*3/8-16UNCX1-1/4	-
69	810087500	1	HEX NUT 3/8-16 UNC	-
70	826524900	1	GUARD	-
71	826525000	1	BAR	-
72	810080100	8	HEX HEAD BOLT 3/8-16 UNC X 1	-
73	810309800	8	FLAT WASHER 3/8 - HARDENED	-
74	810087500	4	HEX NUT 3/8-16 UNC	-
75	826490500	1	GUARD	-
76	826490200	1	PLATE	-
77	810082300	4	BOLT*1/2-13UNCX1-1/2	-
78	810082200	1	BOLT*1/2-13UNCX1-1/4	-
79	810782500	2	BOLT*1/2-13UNCX5	-
80	810011600	9	WASHER*1/2	-
81	810669400	2	LOCKNUT*1/2-13UNC	-

REMOVABLE PANELS CUMMINS ( CK9109 - ) 6310-045/13 [6310-045/13]

Нет текстового описания
