JOYSTICK HANDLE ( AA9772 - ) 8271-017/10 [8271-017/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

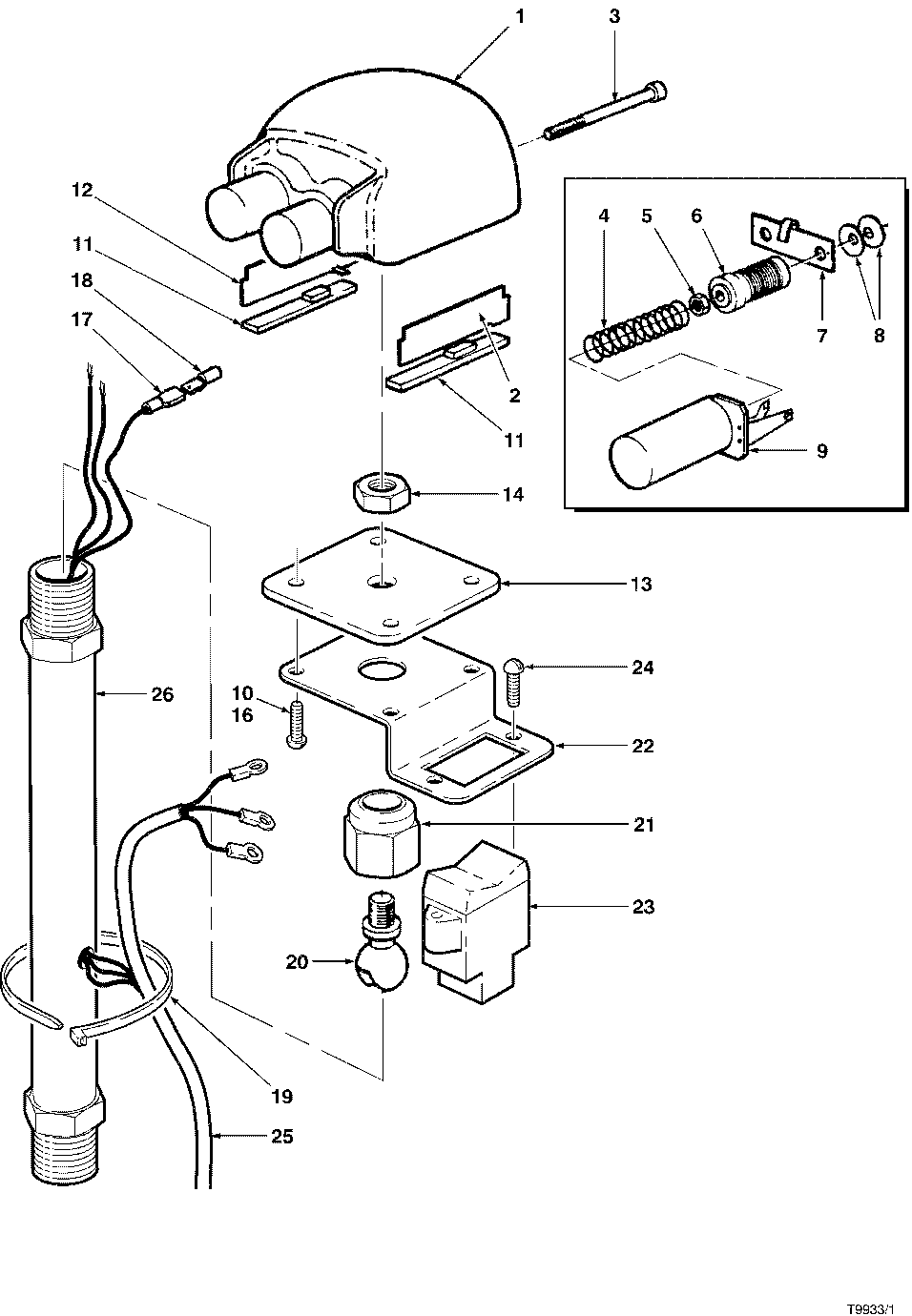

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	841678700	1	GRIP KIT -	-
2	-------	1	O-RING	-
3	F432799	2	BOLT -	-
4	F432800	2	SPRING -	-
5	F432801	2	NUT -	-
6	842179400	4	POTENTIOMETER -	-
7	-------	2	O-RING	-
8	F432803	16	WASHER - SPRING -	-
9	F432804	2	BUTTON -	-
10	F432805	4	BOLT -	-
11	-------	2	O-RING	-
12	-------	1	O-RING	-
13	842554300	1	PLATE - MOUNTING	-
14	F432806	1	NUT -	-
16	F432805	4	BOLT -	-
17	F432807	3	TERMINAL - FEMALE -	-
18	F432808	3	TERMINAL - MALE -	-
19	840866000	1	TIE STRAP -	-
20	-------	1	O-RING	-
21	-------	1	O-RING	-
22	700247700	1	BRACKET -	-
23	700602600	1	SWITCH -	-
24	840868600	2	SCREW -	-
25	700258200	1	CABLE - R.H	-
26	842554400	1	LEVER -	-
A	700258400	1	HANDLE - R.H	-
B	700258500	1	HANDLE - L.H	-
-	700258300	1	CABLE - L.H	-

JOYSTICK HANDLE ( AA9772 - ) 8271-017/10 [8271-017/10]

Нет текстового описания
