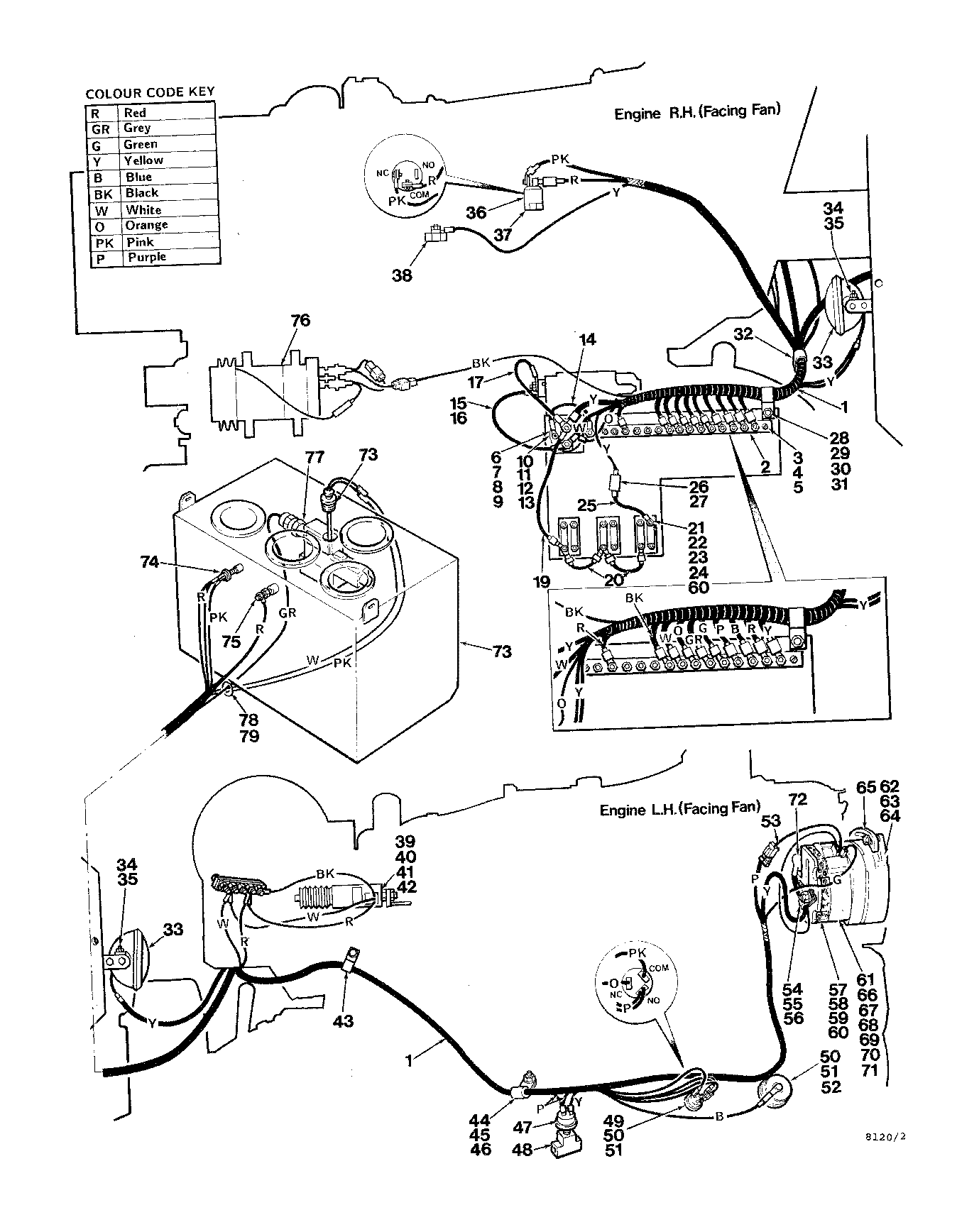

ELECTRICAL SYSTEM JOHN DEERE ENGINE HARNESS ( AC9832 - ) 3100-038/16 [3100-038/16]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	826092500	1	WIRE HARNESS - ENGINE	-
2	810871400	1	TERMINAL BLOCK	-
3	810728700	2	SCREW #10-32 UNF X 1	-
4	811317000	2	LOCKWASHER*0.190	-
5	810049300	2	NUT*10-32UNF	-
6	811007400	1	RELAY - STARTER	-
7	810088800	2	BOLT*1/4-20UNCX1	-
8	810878100	2	WASHER*1/4	-
9	810087100	2	NUT*1/4-20UNC	-
10	810087300	2	NUT*5/16-18UNC	-
11	811317000	2	LOCKWASHER*0.190	-
12	810049300	2	NUT*10-32UNF	-
13	810007300	2	LOCKWASHER*5/16	-
14	825307900	1	WIRE ASSEMBLY	-
15	825307800	1	WIRE	-
16	810975800	1	NUT*M5X0.8 -	-
17	826223700	1	WIRE	-
18	-------	1	O-RING	-
19	825743400	1	WIRE	-
20	825743300	2	WIRE	-
21	811128700	3	CIRCUIT BREAKER	-
22	810074300	4	SCREW	-
23	810537700	4	FLAT WASHER 3/16	-
24	810049300	4	NUT*10-32UNF	-
25	825274100	1	WIRE	-
26	811089700	1	CIRCUIT BREAKER*15A	-
27	810049300	1	NUT*10-32UNF	-
28	810275800	1	CLAMP*3/4	-
29	810088800	1	BOLT*1/4-20UNCX1	-
30	810878100	1	WASHER*1/4	-
31	810087100	1	NUT*1/4-20UNC	-
32	810275800	1	CLAMP*3/4	-
33	825737700	2	LIGHT	-
34	810088800	4	BOLT*1/4-20UNCX1	-
35	810087100	4	NUT*1/4-20UNC	-
36	811076600	1	SWITCH	-
37	811115500	1	FITTING	-
38	811124300	1	SENDOR - WATER TEMP	-
39	-------	1	O-RING	-
40	810595000	4	BOLT*.2500-20X.625	-
41	810878100	4	WASHER*1/4	-
42	810087100	4	NUT*1/4-20UNC	-
43	810533500	1	CLAMP*1	-
44	810275800	1	CLAMP*3/4	-
45	810768000	1	WASHER*5/16	-
46	810087300	1	NUT*5/16-18UNC	-
47	810061300	1	OIL PRESSURE SWITCH	-
48	810104400	1	TEE	-
49	811076500	1	OIL PRESSURE SWITCH	-
50	811007100	2	ELBOW-45 DEG.	-
51	810059600	2	NIPPLE	-
52	811123900	1	SENDOR - ENG. OIL PRESS	-
53	811057700	1	WIRE	-
54	810275800	1	CLAMP*3/4	-
55	810309800	1	FLAT WASHER 3/8 - HARDENED	-
56	810087500	1	HEX NUT 3/8-16 UNC	-
57	826047300	1	GUARD - DEBRIS	-
58	810965500	1	BOLT*M10X1.50-30 -	-
59	810002600	2	LOCKWASHER 3/8	-
60	700668700	1	BRACKET	-
61	811058200	1	ALTERNATOR - 105 AMP	-
62	811086100	1	FAN	-
63	811096000	1	PULLEY	-
64	811054800	1	NUT*M6-1.0	-
65	825759000	1	STRAP	-
66	822916400	1	SPACER	-
67	810081000	1	HEX HEAD BOLT 3/8-16 UNC X 3-1/2	-
68	810965500	1	BOLT*M10X1.50-30 -	-
69	825758100	1	BRACKET - ALTERNATOR	-
70	810081200	2	BOLT*7/16-14CX1-1/4	-
71	810309900	2	Washer	-
72	811146500	1	BOOT	-
73	-------	1	O-RING	-
74	811110700	1	SWITCH - PRESSURE	-
75	811124300	1	SENDOR - WATER TEMP	-
76	-------	1	O-RING	-
77	-------	1	O-RING	-
78	811151300	4	Bracket	-
79	810402100	4	TIE WRAP -	-
-	841869200	2	SEALED BEAM	-
