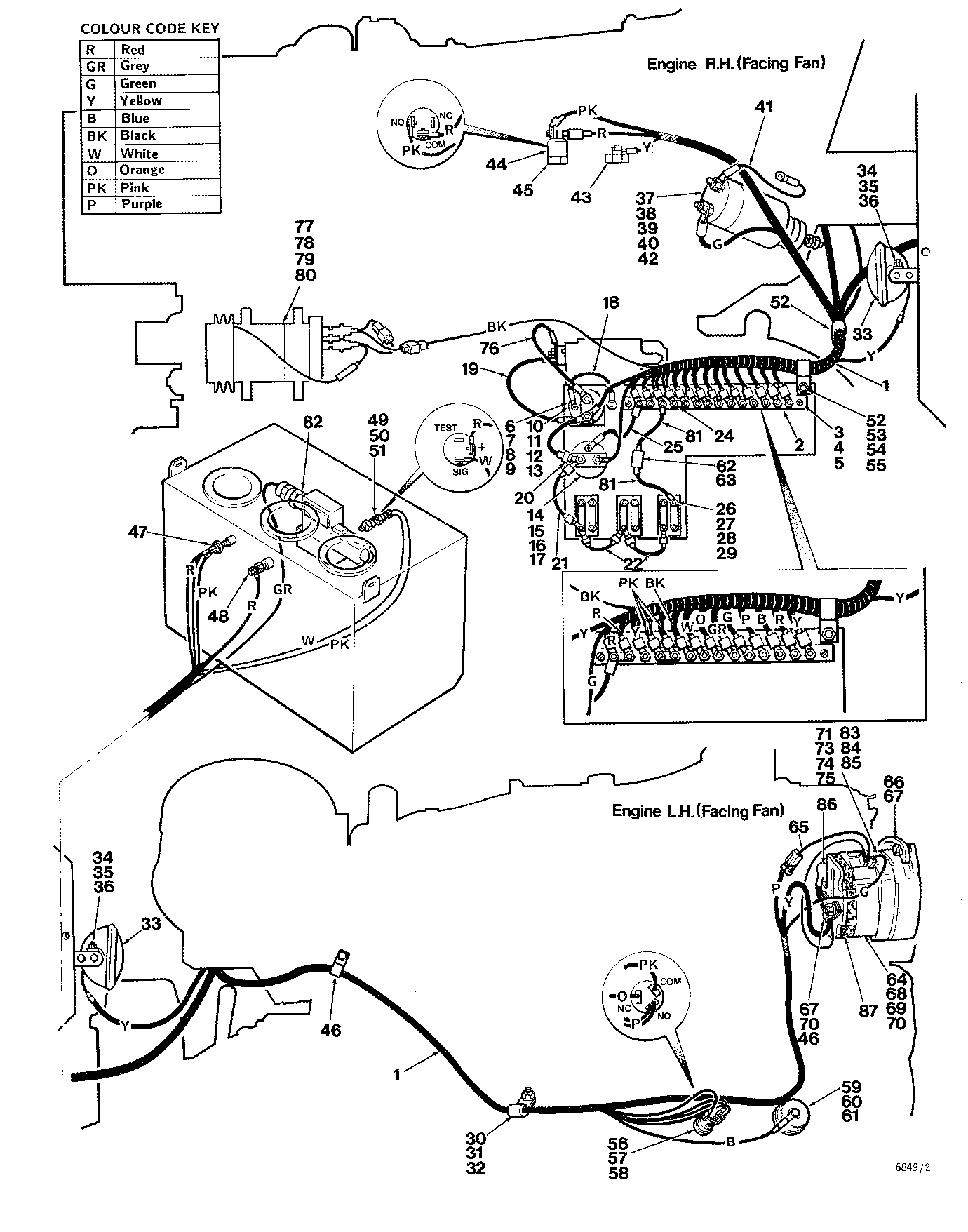

ELECTRICAL SYSTEM JOHN DEERE ENGINE HARNESS ( AA9772 - AC9831) 3100-038/13 [3100-038/13]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	825716900	1	WIRE HARNESS - ENGINE	-
2	810871400	1	TERMINAL BLOCK	-
3	810728700	2	SCREW #10-32 UNF X 1	-
4	811317000	2	LOCKWASHER*0.190	-
5	810049300	2	NUT*10-32UNF	-
6	811007400	1	RELAY - STARTER	-
7	810088800	2	BOLT*1/4-20UNCX1	-
8	810878100	2	WASHER*1/4	-
9	810087100	2	NUT*1/4-20UNC	-
10	810087300	2	NUT*5/16-18UNC	-
11	811317000	2	LOCKWASHER*0.190	-
12	810049300	2	NUT*10-32UNF	-
13	810007300	2	LOCKWASHER*5/16	-
14	811072900	1	RELAY - SHUTDOWN	-
15	810088800	1	BOLT*1/4-20UNCX1	-
16	810878100	1	WASHER*1/4	-
17	810087100	1	NUT*1/4-20UNC	-
18	825307900	1	WIRE ASSEMBLY	-
19	825307800	1	WIRE	-
20	825743400	1	WIRE	-
21	825252100	1	WIRE ASSEMBLY - SOLENOID TO BUS BAR	-
22	825743300	1	WIRE	-
23	-------	1	O-RING	-
24	825735500	2	BAR	-
25	825084000	1	WIRE	-
26	700668800	3	CIRCUIT BREAKER	-
27	810728700	6	SCREW #10-32 UNF X 1	-
28	811317000	6	LOCKWASHER*0.190	-
29	810049300	6	NUT*10-32UNF	-
30	810275800	1	CLAMP*3/4	-
31	810768000	1	WASHER*5/16	-
32	810087300	1	NUT*5/16-18UNC	-
33	825737700	2	LIGHT	-
34	810088800	4	BOLT*1/4-20UNCX1	-
35	810878100	4	WASHER*1/4	-
36	810087100	4	NUT*1/4-20UNC	-
37	811007300	1	SOLENOID	-
38	810088900	4	BOLT 1/4 - 20 UNC X 1-1/4	-
39	810878100	4	WASHER*1/4	-
40	810087100	4	NUT*1/4-20UNC	-
41	825307900	1	WIRE ASSEMBLY	-
42	825675500	1	SHAFT - SOLENOID	-
43	811124300	1	SENDOR - WATER TEMP	-
44	811076600	1	SWITCH	-
45	811115500	1	FITTING	-
46	810533500	2	CLAMP*1	-
47	811110700	1	SWITCH - PRESSURE	-
48	811124300	1	SENDOR - WATER TEMP	-
49	811093900	1	SWITCH - OIL LEVEL	-
50	810874100	2	ADAPTER	-
51	810747500	1	TEE	-
52	810275800	2	CLAMP*3/4	-
53	810088800	1	BOLT*1/4-20UNCX1	-
54	810878100	1	WASHER*1/4	-
55	810087100	1	NUT*1/4-20UNC	-
56	811076500	1	OIL PRESSURE SWITCH	-
57	811007100	1	ELBOW-45 DEG.	-
58	810059600	1	NIPPLE	-
59	811123900	1	SENDOR - ENG. OIL PRESS	-
60	810059600	1	NIPPLE	-
61	811007100	1	ELBOW-45 DEG.	-
62	811089700	1	CIRCUIT BREAKER*15A	-
63	810049300	1	NUT*10-32UNF	-
64	811058200	1	ALTERNATOR - 105 AMP	-
65	811057700	1	WIRE	-
66	825759000	1	STRAP	-
67	810965500	2	BOLT*M10X1.50-30 -	-
68	810081000	1	HEX HEAD BOLT 3/8-16 UNC X 3-1/2	-
69	822916400	1	SPACER	-
70	810309800	3	FLAT WASHER 3/8 - HARDENED	-
71	810002600	2	LOCKWASHER 3/8	-
72	-------	1	O-RING	-
73	811054800	1	NUT*M6-1.0	-
74	811086100	1	FAN	-
75	811096000	1	PULLEY	-
76	825574100	1	WIRE	-
77	-------	1	O-RING	-
78	-------	1	O-RING	-
79	-------	1	O-RING	-
80	-------	1	O-RING	-
81	825274100	2	WIRE	-
82	-------	1	O-RING	-
83	825758100	1	BRACKET - ALTERNATOR	-
84	810081200	2	BOLT*7/16-14CX1-1/4	-
85	810309900	2	Washer	-
86	811146500	1	BOOT	-
87	826047300	1	GUARD - DEBRIS	-
-	841869200	2	SEALED BEAM	-
