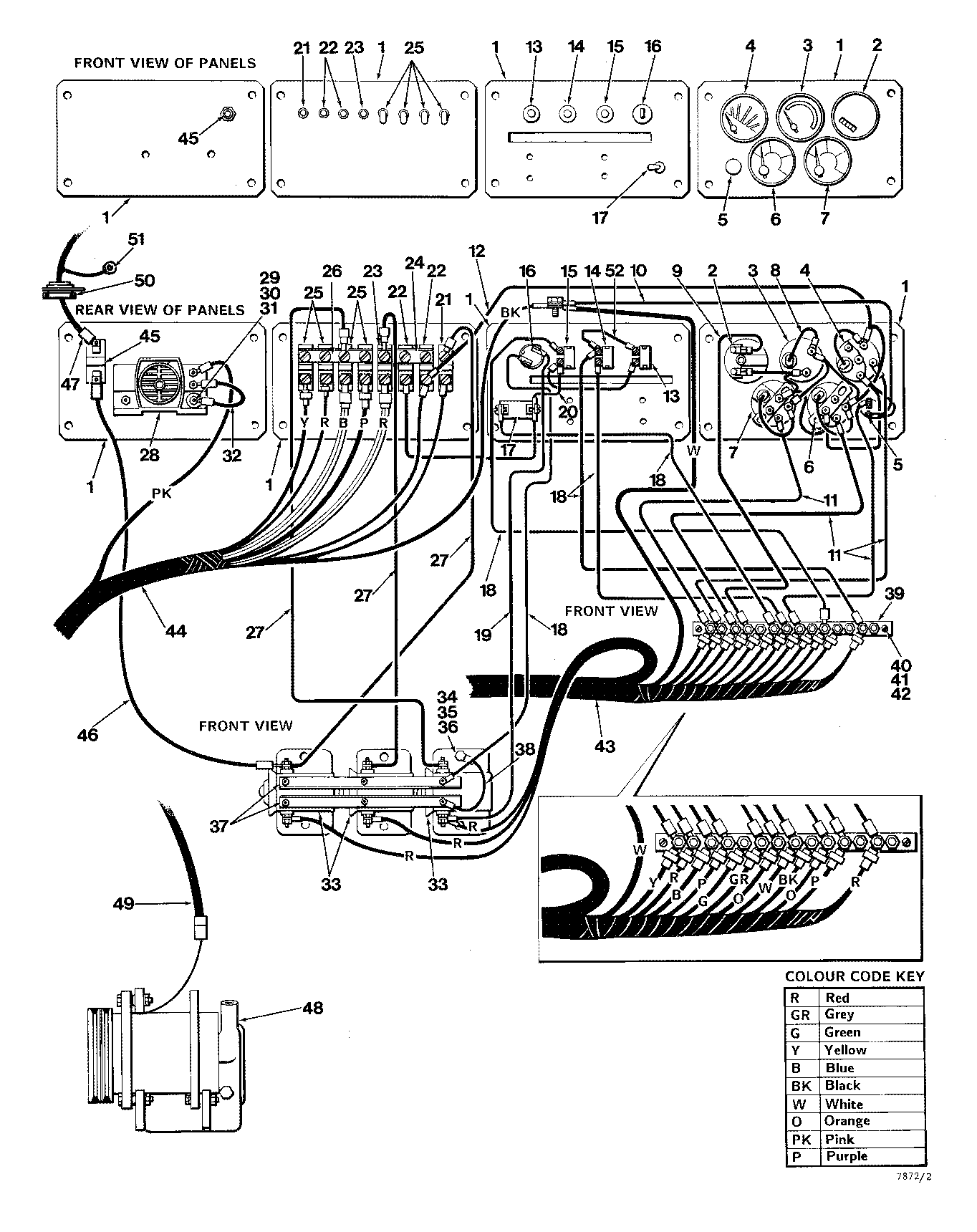

ELECTRICAL SYSTEM JOHN DEERE CONTROL PANEL ( AA9772 - ) 3100-040/19 [3100-040/19]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-------	1	O-RING	-
2	-------	1	O-RING	-
3	-------	1	O-RING	-
4	-------	1	O-RING	-
5	-------	1	O-RING	-
6	-------	1	O-RING	-
7	-------	1	O-RING	-
8	825352900	4	WIRE -	-
9	824140300	1	WIRE -	-
10	825743000	1	WIRE - GROUND	-
11	825049000	4	WIRE -	-
12	825742800	1	WIRE -	-
13	-------	1	O-RING	-
14	-------	1	O-RING	-
15	-------	1	O-RING	-
16	-------	1	O-RING	-
17	-------	1	O-RING	-
18	825049300	5	WIRE -	-
19	825049200	1	WIRE -	-
20	826090400	1	WIRE -	-
21	-------	1	O-RING	-
22	-------	1	O-RING	-
23	-------	1	O-RING	-
24	825775100	1	BAR -	-
25	-------	1	O-RING	-
26	825775000	1	BAR -	-
27	825049400	3	WIRE -	-
28	811142800	1	BUZZER -	-
29	810088800	2	BOLT*1/4-20UNCX1	-
30	810878100	2	WASHER*1/4	-
31	810087100	2	NUT*1/4-20UNC	-
32	825307900	1	WIRE ASSEMBLY	-
33	F121016	3	SOLENOID	-
34	810088800	6	BOLT*1/4-20UNCX1	-
35	810878100	6	WASHER*1/4	-
36	810087100	6	NUT*1/4-20UNC	-
37	825742700	2	BUSS BAR	-
38	825307900	1	WIRE ASSEMBLY	-
39	810871400	1	TERMINAL BLOCK	-
40	810728700	2	SCREW #10-32 UNF X 1	-
41	811317000	2	LOCKWASHER*0.190	-
42	810049300	2	NUT*10-32UNF	-
43	-------	1	O-RING	-
44	-------	1	O-RING	-
45	811093700	1	CIRCUIT BREAKER*35A	-
46	825049400	1	WIRE -	-
47	826052400	1	WIRE ASSEMBLY (A/C OPTION)	-
48	-------	1	O-RING	-
49	826052300	1	WIRE ASSEMBLY (A/C OPTION)	-
50	811146800	2	FITTING -	-
51	826052200	1	WIRE ASSEMBLY (A/C OPTION)	-
52	825274100	1	WIRE	-

ELECTRICAL SYSTEM JOHN DEERE CONTROL PANEL ( AA9772 - ) 3100-040/19 [3100-040/19]
