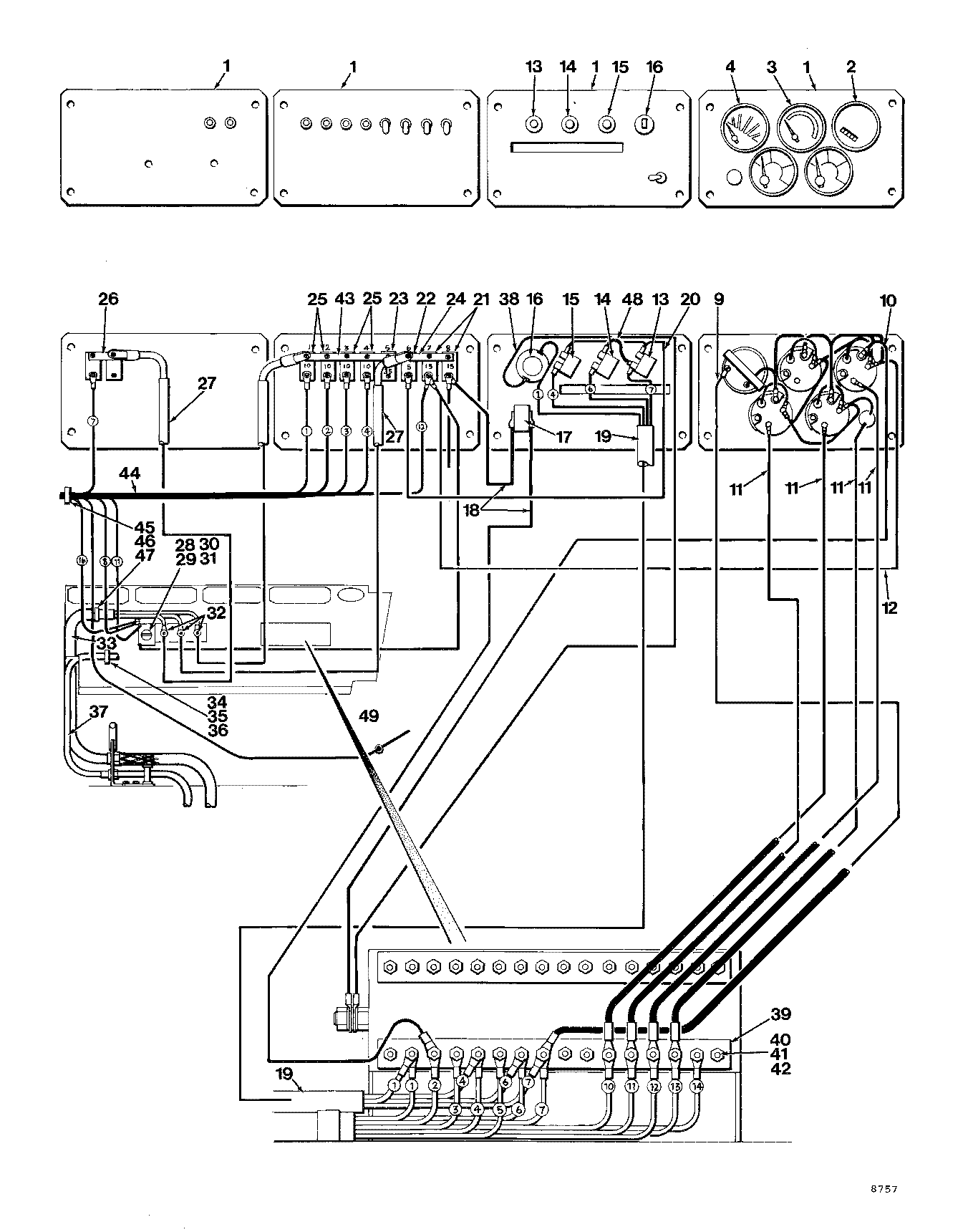

ELECTRICAL SYSTEM CUMMINS CONTROL PANEL ( CK9090 - ) 3100-064/10 [3100-064/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-------	1	O-RING	-
2	-------	1	O-RING	-
3	-------	1	O-RING	-
4	-------	1	O-RING	-
5	-------	1	O-RING	-
6	-------	1	O-RING	-
7	-------	1	O-RING	-
8	825352900	4	WIRE -	-
9	824140300	1	WIRE -	-
10	826387900	1	WIRE HARNESS - GROUND	-
11	826443800	4	WIRE	-
12	826387800	1	WIRE HARNESS	-
13	-------	1	O-RING	-
14	-------	1	O-RING	-
15	-------	1	O-RING	-
16	-------	1	O-RING	-
17	-------	1	O-RING	-
18	826445900	1	WIRE HARNESS	-
19	826445800	1	WIRE HARNESS	-
20	826497400	1	WIRE	-
21	-------	1	O-RING	-
22	-------	1	O-RING	-
23	-------	1	O-RING	-
24	825775100	1	BAR -	-
25	-------	1	O-RING	-
26	826387600	1	BUSS BAR - TWO HOLE	-
27	826444200	3	WIRE	-
28	811142800	1	BUZZER -	-
29	810088900	2	BOLT 1/4 - 20 UNC X 1-1/4	-
30	810878100	2	WASHER*1/4	-
31	810087100	2	NUT*1/4-20UNC	-
32	811240600	3	STUD -	-
33	826376600	3	CABLE	-
34	810275800	2	CLAMP*3/4	-
35	810176100	6	LOCKWASHER 3/8 - EXTERNAL TOOTH	-
36	810087500	6	HEX NUT 3/8-16 UNC	-
37	826387500	1	WIRE HARNESS - SWIVEL	-
38	826444000	1	WIRE - GROUND TO KEY SWITCH	-
39	810871400	1	TERMINAL BLOCK	-
40	810728700	2	SCREW #10-32 UNF X 1	-
41	810574700	2	LOCKWASHER*3/16	-
42	810049300	2	NUT*10-32UNF	-
43	826387700	1	BUSS BAR - FIVE HOLE	-
44	826386800	1	WIRE HARNESS - CAB	-
45	810815100	2	Clamp	-
46	810309800	2	FLAT WASHER 3/8 - HARDENED	-
47	810080100	2	HEX HEAD BOLT 3/8-16 UNC X 1	-
48	825274100	1	WIRE	-

ELECTRICAL SYSTEM CUMMINS CONTROL PANEL ( CK9090 - ) 3100-064/10 [3100-064/10]
