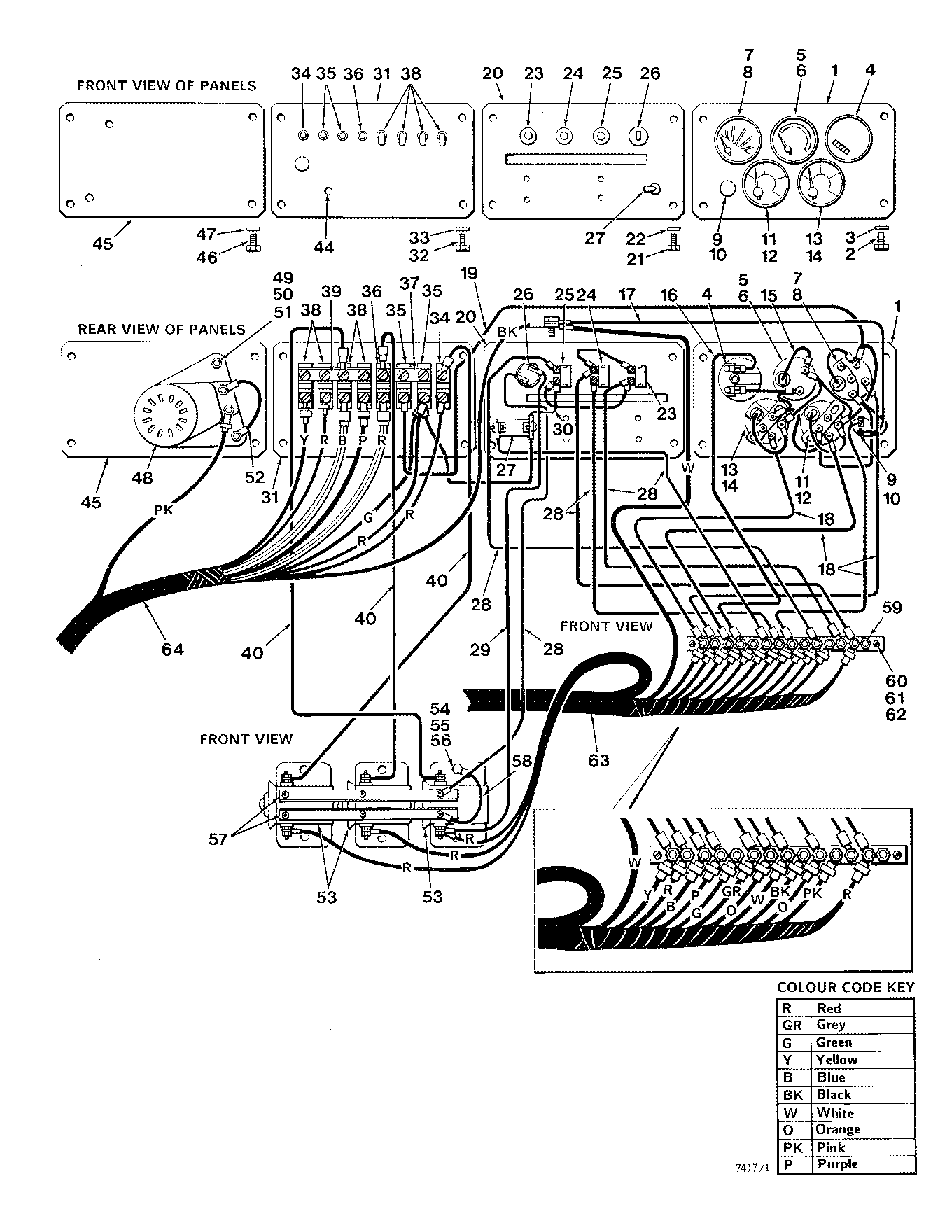

ELECTRICAL SYSTEM CUMMINS CONTROL PANEL ( AA9772 - ) 3100-046/10 [3100-046/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-------	1	O-RING	-
2	-------	1	O-RING	-
3	-------	1	O-RING	-
4	-------	1	O-RING	-
5	-------	1	O-RING	-
6	-------	1	O-RING	-
7	-------	1	O-RING	-
8	-------	1	O-RING	-
9	-------	1	O-RING	-
10	-------	1	O-RING	-
11	-------	1	O-RING	-
12	-------	1	O-RING	-
13	-------	1	O-RING	-
14	-------	1	O-RING	-
15	825352900	1	WIRE -	-
16	824140300	1	WIRE -	-
17	825743000	1	WIRE - GROUND	-
18	825049000	4	WIRE -	-
19	825742800	1	WIRE -	-
20	-------	1	O-RING	-
21	-------	1	O-RING	-
22	-------	1	O-RING	-
23	-------	1	O-RING	-
24	-------	1	O-RING	-
25	-------	1	O-RING	-
26	-------	1	O-RING	-
27	-------	1	O-RING	-
28	825049300	5	WIRE -	-
29	825049200	1	WIRE -	-
30	825742900	1	WIRE -	-
31	-------	1	O-RING	-
32	-------	1	O-RING	-
33	-------	1	O-RING	-
34	-------	1	O-RING	-
35	-------	1	O-RING	-
36	-------	1	O-RING	-
37	825775100	1	BAR -	-
38	-------	1	O-RING	-
39	825775000	1	BAR -	-
40	825049400	3	WIRE -	-
43	-------	1	O-RING	-
44	-------	1	O-RING	-
45	-------	1	O-RING	-
46	-------	1	O-RING	-
47	-------	1	O-RING	-
48	811007600	1	HORN -	-
49	810088800	2	BOLT*1/4-20UNCX1	-
50	810878100	2	WASHER*1/4	-
51	810087100	2	NUT*1/4-20UNC	-
52	825307900	1	WIRE ASSEMBLY	-
53	F121016	3	SOLENOID	-
54	810088800	6	BOLT*1/4-20UNCX1	-
55	810878100	6	WASHER*1/4	-
56	810087100	6	NUT*1/4-20UNC	-
57	825742700	2	BUSS BAR	-
58	825307900	1	WIRE ASSEMBLY	-
59	810871400	1	TERMINAL BLOCK	-
60	810728700	2	SCREW #10-32 UNF X 1	-
61	811317000	2	LOCKWASHER*0.190	-
62	810049300	2	NUT*10-32UNF	-
63	-------	1	O-RING	-
64	-------	1	O-RING	-

ELECTRICAL SYSTEM CUMMINS CONTROL PANEL ( AA9772 - ) 3100-046/10 [3100-046/10]

Нет текстового описания
