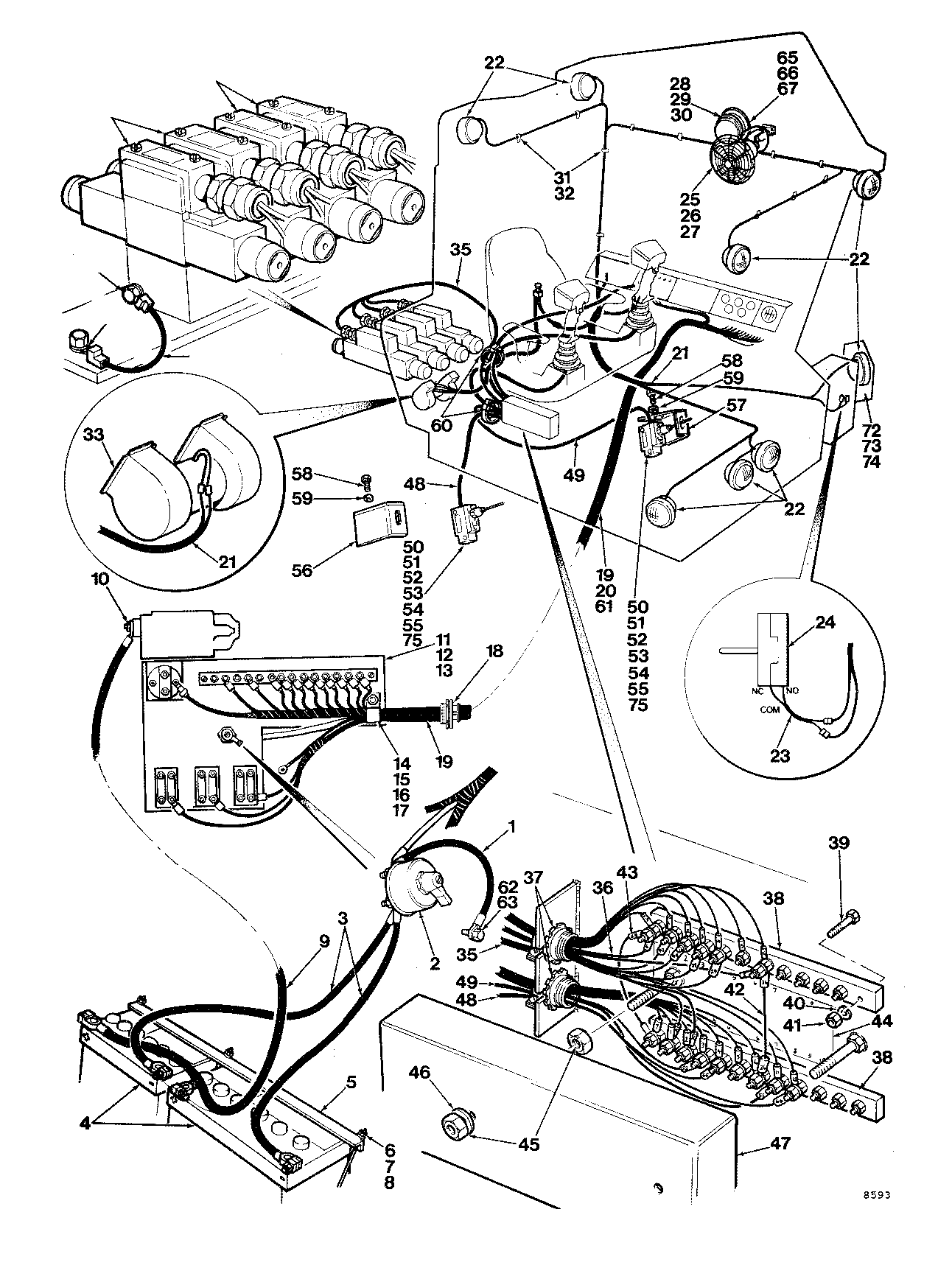

ELECTRICAL SYSTEM CUMMINS CAB HARNESS ( AC9009 - ) 3100-045/12 [3100-045/12]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	823723700	1	BATTERY CABLE - GROUND	-
2	810728400	1	MASTER DISCONNECT SWITCH	-
3	825308500	2	CABLE-BATTERY	-
4	811371700	2	BATTERY - DRY CHARGE	-
5	825350900	1	ANGLE	-
6	825308400	3	STUD	-
7	810768000	3	WASHER*5/16	-
8	810087300	6	NUT*5/16-18UNC	-
9	825842000	1	CABLE-BATTERY - POSITIVE	-
10	-------	1	O-RING	-
11	825816800	1	PLATE	-
12	810937800	2	BOLT*M12X1.75-25	-
13	810011600	2	WASHER*1/2	-
14	810771900	1	Clamp	-
15	810088800	1	BOLT*1/4-20UNCX1	-
16	810878100	1	WASHER*1/4	-
17	810087100	1	NUT*1/4-20UNC	-
18	811095300	1	CONNECTOR	-
19	825717000	1	WIRE HARNESS - SWIVEL	-
20	825743500	1	PROTECTOR	-
21	826052700	1	WIRE HARNESS - CAB	-
22	825893500	8	LIGHT	-
23	825884100	1	WIRE	-
24	-------	1	O-RING	-
25	825318700	1	FAN	-
26	810574300	4	SCREW	-
27	810574600	4	NUT*10-24UNC	-
28	825742500	1	LIGHT - DOME	-
29	810128800	3	MACHINE SCREW	-
30	810574600	3	NUT*10-24UNC	-
31	810204900	10	CLAMP	-
32	810074300	10	SCREW	-
33	-------	1	O-RING	-
34	825347000	4	WIRE	-
35	826047600	1	WIRE HARNESS - VALVE	-
36	826047700	1	WIRE HARNESS - JOYSTICK	-
37	811146800	2	FITTING -	-
38	811146700	2	BLOCK-TERMINAL	-
39	810587200	4	BOLT*10-32UNFX1-1/4	-
40	810574700	16	LOCKWASHER*3/16	-
41	810049300	18	NUT*10-32UNF	-
42	826048500	1	WIRE - POWER	-
43	826048600	1	WIRE - GROUND	-
44	826048800	1	DECAL - TERMINAL BLOCK	-
45	810087500	4	HEX NUT 3/8-16 UNC	-
46	810309800	2	FLAT WASHER 3/8 - HARDENED	-
47	826035100	1	COVER	-
48	826047900	1	WIRE - R.H. LIMIT SWITCH	-
49	826047800	1	WIRE - L.H. LIMIT SWITCH	-
50	811122700	2	SWITCH - MICRO	-
51	810537700	4	FLAT WASHER 3/16	-
52	811143100	4	SCREW #10-24UNCX1.50	-
53	811317000	4	LOCKWASHER*0.190	-
54	810574600	4	NUT*10-24UNC	-
55	811147300	2	Electrical Connector Assy	-
56	826021500	1	GUARD - L.H	-
57	826021600	1	GUARD - R.H	-
58	810088800	4	BOLT*1/4-20UNCX1	-
59	810878100	4	WASHER*1/4	-
60	810402100	2	TIE WRAP -	-
61	810654700	2	TIE STRAP -	-
62	810937800	1	BOLT*M12X1.75-25	-
63	810011600	1	WASHER*1/2	-
64	-------	1	O-RING	-
65	826070300	1	PLATE - DOME LIGHT	-
66	810878100	4	WASHER*1/4	-
67	810088700	4	BOLT*1/4-20UNCX3/4	-
68	810877000	1	BOLT*5/16-18UNCX5/8	-
69	810879000	2	LOCKWASHER 5/16 - EXTERNAL TOOTH	-
70	825574100	1	WIRE	-
71	810176100	1	LOCKWASHER 3/8 - EXTERNAL TOOTH	-
72	825696200	1	GUARD	-
73	810080100	2	HEX HEAD BOLT 3/8-16 UNC X 1	-
74	810087500	2	HEX NUT 3/8-16 UNC	-
-	826182900	1	BOOT	-
-	811122200	8	SEALED BEAM	-
-	810642600	1	BULB	-
