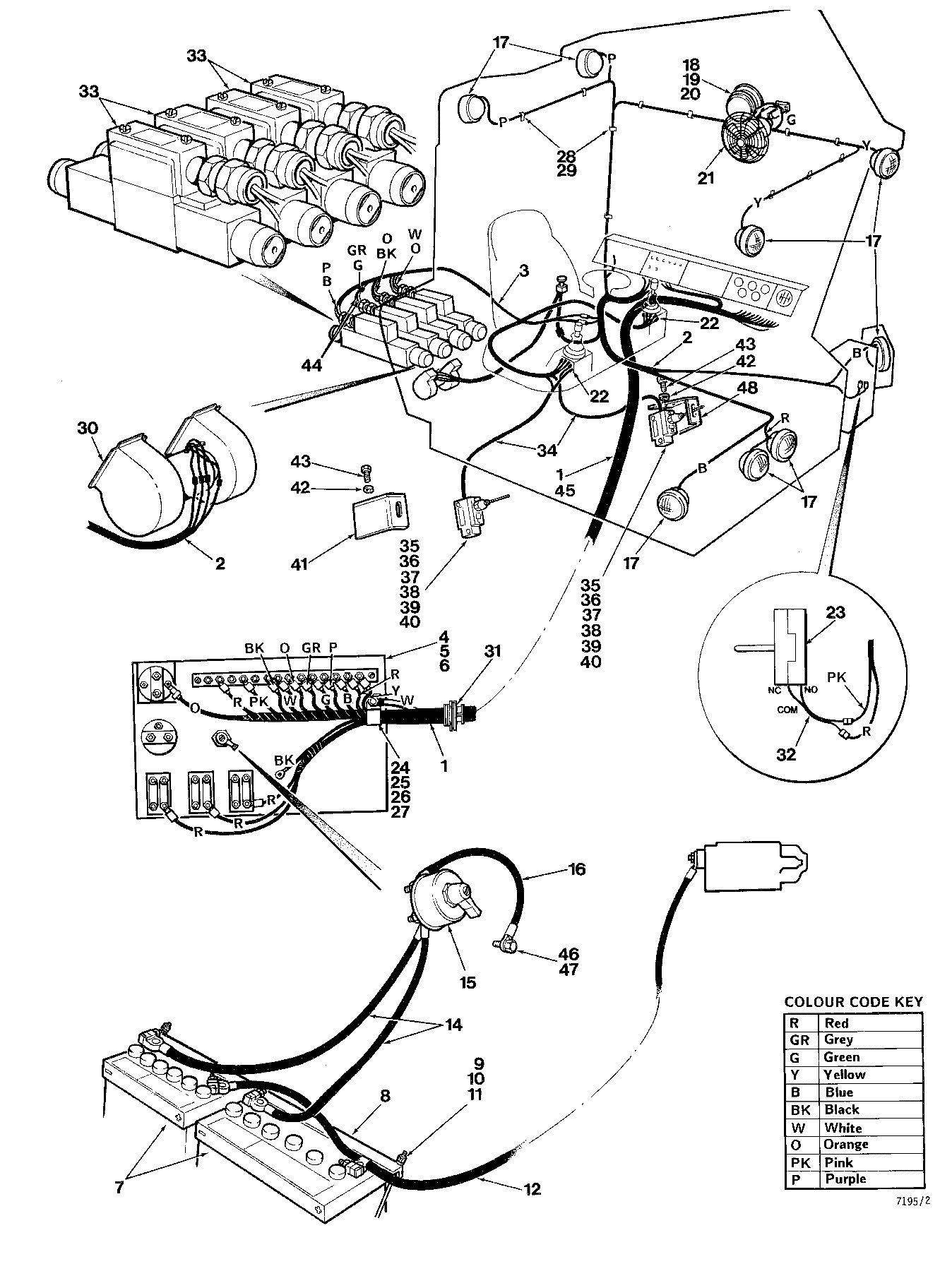

ELECTRICAL SYSTEM CUMMINS CAB HARNESS ( AA9772 - ) 3100-045/10 [3100-045/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	825717000	1	WIRE HARNESS - SWIVEL	-
2	825879700	1	WIRE HARNESS - CAB	-
3	825929000	1	WIRE HARNESS - COMMERCIAL VALVE	-
4	825816800	1	PLATE	-
5	810937800	4	BOLT*M12X1.75-25	-
6	810011600	4	WASHER*1/2	-
7	811371700	2	BATTERY - DRY CHARGE	-
8	825350900	1	ANGLE	-
9	825308400	3	STUD	-
10	810768000	3	WASHER*5/16	-
11	810087300	6	NUT*5/16-18UNC	-
12	825842000	1	CABLE-BATTERY - POSITIVE	-
13	-------	1	O-RING	-
14	825308500	2	CABLE-BATTERY	-
15	810728400	1	MASTER DISCONNECT SWITCH	-
16	823723700	1	BATTERY CABLE - GROUND	-
17	825893500	8	LIGHT	-
18	825742500	1	LIGHT - DOME	-
19	810128800	3	MACHINE SCREW	-
20	810574600	3	NUT*10-24UNC	-
21	825318700	1	FAN	-
22	810627400	10	TERMINAL-WIRE	-
23	-------	1	O-RING	-
24	810771900	1	Clamp	-
25	810088800	1	BOLT*1/4-20UNCX1	-
26	810878100	1	WASHER*1/4	-
27	810087100	1	NUT*1/4-20UNC	-
28	810204900	10	CLAMP	-
29	810074300	10	SCREW	-
30	-------	1	O-RING	-
31	811095300	1	CONNECTOR	-
32	825884100	1	WIRE	-
33	825347000	4	WIRE	-
34	825915900	2	WIRE HARNESS	-
35	811122700	2	SWITCH - MICRO	-
36	810537700	4	FLAT WASHER 3/16	-
37	811143100	4	SCREW #10-24UNCX1.50	-
38	811317000	4	LOCKWASHER*0.190	-
39	810574600	4	NUT*10-24UNC	-
40	811147300	2	Electrical Connector Assy	-
41	826021500	1	GUARD - L.H	-
42	810878100	4	WASHER*1/4	-
43	810088800	4	BOLT*1/4-20UNCX1	-
44	825919200	2	WIRE	-
45	825743500	1	PROTECTOR	-
46	810937800	1	BOLT*M12X1.75-25	-
47	810011600	1	WASHER*1/2	-
48	826021600	1	GUARD - R.H	-
-	826182900	1	BOOT	-
-	810642600	1	BULB	-
-	811122200	8	SEALED BEAM	-
