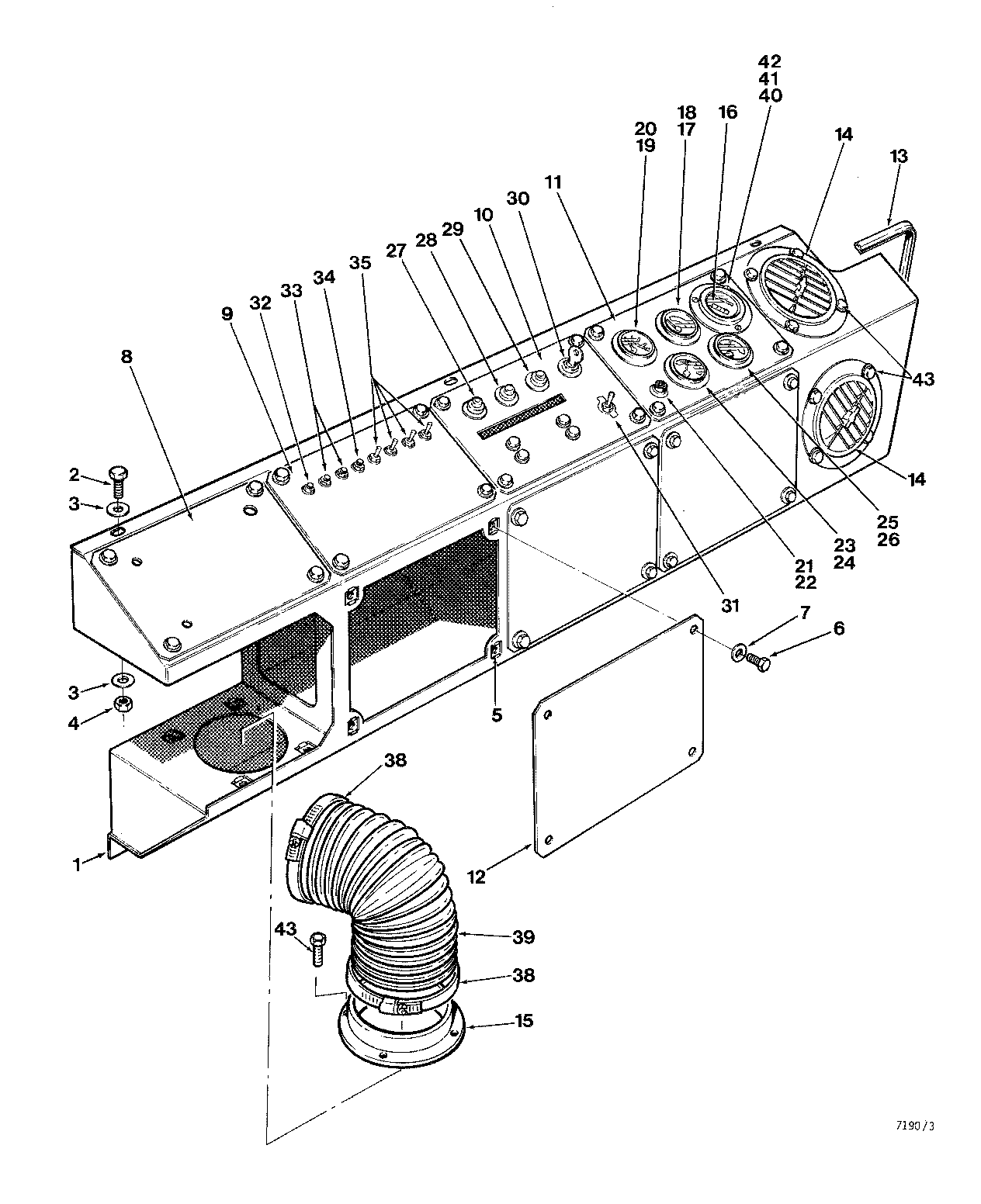

CONTROLS PANEL INSTRUMENTS CUMMINS ( AA9772 - AA9775) 8100-039/10 [8100-039/10]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	825735600	1	CONSOLE	-
2	810080100	3	HEX HEAD BOLT 3/8-16 UNC X 1	-
3	810309800	6	FLAT WASHER 3/8 - HARDENED	-
4	810087500	6	HEX NUT 3/8-16 UNC	-
5	811089600	28	NUT .313-18	-
6	810101900	28	BOLT*5/16-18UNCX3/4	-
7	810768000	28	WASHER*5/16	-
8	825736400	1	PANEL	-
9	825737600	1	PANEL	-
10	825737400	1	PANEL	-
11	825737500	1	PANEL	-
12	825736500	3	PANEL	-
13	825759300	1	SEAL	-
14	810934400	2	VENT	-
15	811038700	1	COLLAR	-
16	811121600	1	HOURMETER	-
17	811124100	1	GUAGE-VOLTMETER	-
18	810977800	1	BULB	-
19	811124200	1	GUAGE-OIL TEMP	-
20	810977800	1	BULB	-
21	231267900	1	LIGHT	-
22	810926000	1	BULB	-
23	811123800	1	GAUGE-OIL PRESSURE	-
24	810977800	1	BULB	-
25	811124000	1	GUAGE-WATER TEMP.	-
26	810977800	1	BULB	-
27	811004900	1	SWITCH - CUMMINS OVERRIDE	-
28	811004800	1	SWITCH - CUMMINS ENGINE KILL	-
29	811004900	1	SWITCH - CUMMINS OVERRIDE	-
30	810470700	1	SWITCH	-
31	810592900	1	SWITCH - EMERGENCY STEERING	-
32	811093700	1	CIRCUIT BREAKER*35A	-
33	810925600	2	CIRCUIT BREAKER*20A	-
34	810925500	1	CIRCUIT BREAKER*10A	-
35	811093800	4	CIRCUIT BREAKER*15A	-
36	-------	1	O-RING	-
37	-------	1	O-RING	-
38	810007400	2	CLAMP*S55 -	-
39	825979200	1	DUCT	-
40	810371500	3	SCREW	-
41	811316900	3	LOCKWASHER*0.138	-
42	810371700	3	NUT*6-32UNC	-
43	811040500	12	SCREW	-
-	811004900	1	SWITCH - CUMMINS OVERRIDE	-
-	811004800	1	SWITCH - CUMMINS ENGINE KILL	-

CONTROLS PANEL INSTRUMENTS CUMMINS ( AA9772 - AA9775) 8100-039/10 [8100-039/10]
