Открытый узел

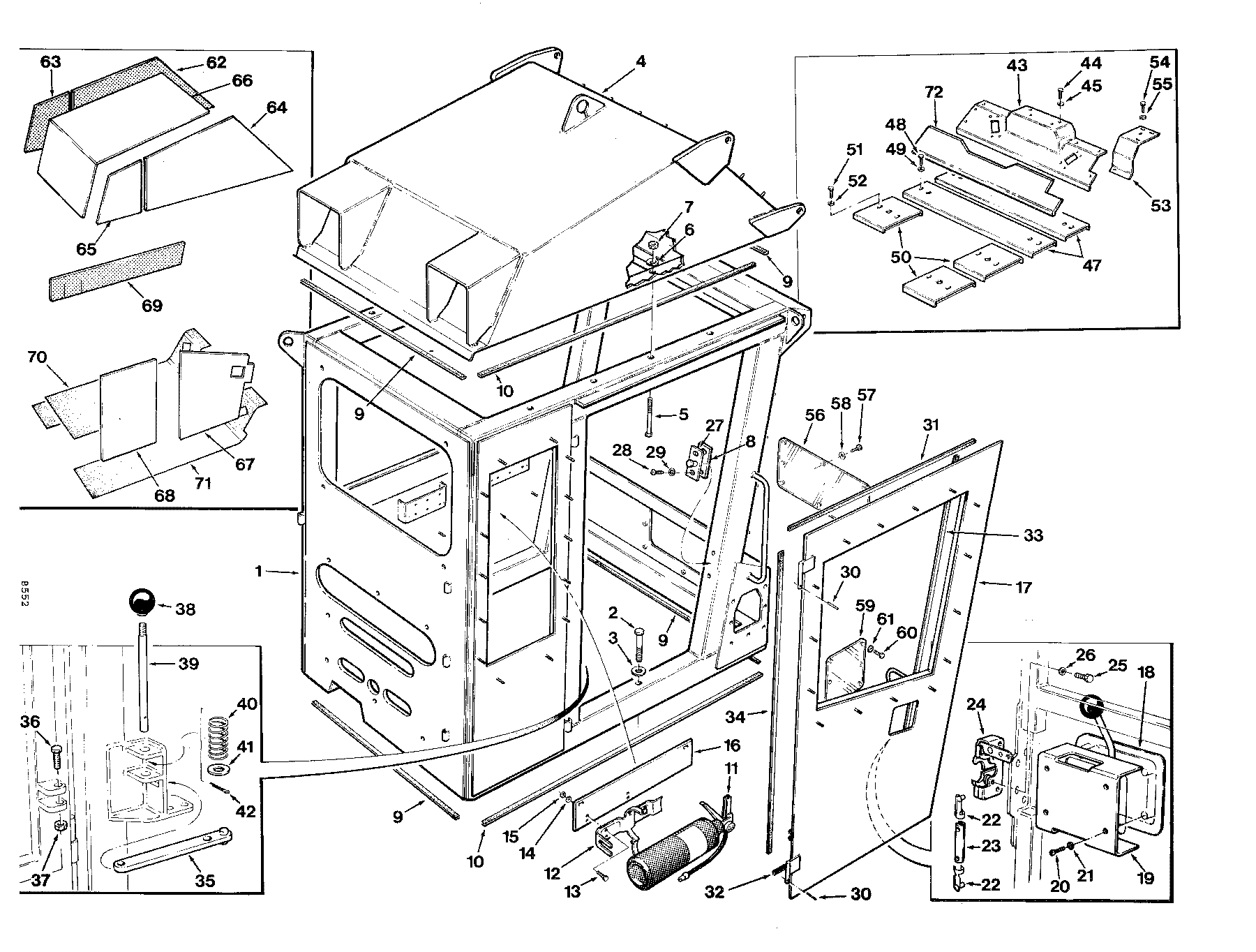

CANOPY ENCLOSED ( AA9800 - ) 6142-032/19 [6142-032/19]

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	826032600	1	CAB -	-
2	811093500	6	HEX HEAD BOLT 1-8UNC X 5-1/2	-
3	810020200	6	WASHER*1	-
4	825993000	1	SKYLIGHT WELDMENT	-
5	810782500	8	BOLT*1/2-13UNCX5	-
6	810011600	8	WASHER*1/2	-
7	810669400	8	LOCKNUT*1/2-13UNC	-
8	825780500	1	SHIM*.120	-
9	825722400	4	SEAL - CAB FLOOR AND ROOF - FRONT AND REAR	-
10	825722500	4	SEAL - CAB FLOOR AND ROOF - L.H. AND R.H	-
11	811111100	1	FIRE EXTINGUISHER	-
12	811111000	1	FIRE EXTINGUISHER BRACKET	-
13	810101900	4	BOLT*5/16-18UNCX3/4	-
14	810768000	4	WASHER*5/16	-
15	810087300	4	NUT*5/16-18UNC	-
16	825890200	1	PLATE -	-
17	825716600	1	DOOR WELDMENT	-
18	811088000	1	PADDLE - L.H	-
19	825731000	1	LATCH MOUNTING BRACKET	-
20	810574300	4	SCREW	-
21	810537700	4	FLAT WASHER 3/16	-
22	811088100	1	LINK	-
23	811095600	2	CLIP	-
24	811087900	1	LATCH - L.H	-
25	810088700	4	BOLT*1/4-20UNCX3/4	-
26	810878100	4	WASHER*1/4	-
27	826231600	1	BOLT	-
28	810748900	2	BOLT3/8-16UNC3/4	-
29	810309800	2	FLAT WASHER 3/8 - HARDENED	-
30	810637400	2	PIN	-
31	825727900	1	WEATHERSTRIP - DOOR - TOP	-
32	825728000	1	WEATHERSTRIP - DOOR - BOTTOM	-
33	825727800	1	WEATHERSTRIP - DOOR - FRONT	-
34	825727700	1	WEATHERSTRIP - DOOR - REAR	-
35	825723100	1	ARM WELDMENT - DOOR	-
36	810080500	1	BOLT*3/8-16UNCX2	-
37	810677900	1	LOCKNUT*3/8-16UNC	-
38	810823700	1	KNOB	-
39	826057200	1	PLUNGER	-
40	810320200	1	SPRING	-
41	810011600	1	WASHER*1/2	-
42	840045400	1	COTTER PIN 1/8 X 1	-
43	825967100	1	FLOOR PLATE WELDMENT - FRONT	-
44	810080100	8	HEX HEAD BOLT 3/8-16 UNC X 1	-
45	810309800	8	FLAT WASHER 3/8 - HARDENED	-
47	825733500	2	FLOOR PLATE WELDMENT - LONG	-
48	810082500	4	BOLT*1/2-13UNCX2	-
49	810011600	4	WASHER*1/2	-
50	825733600	4	FLOOR PLATE WELDMENT - SHORT	-
51	810082500	6	BOLT*1/2-13UNCX2	-
52	810011600	6	WASHER*1/2	-
53	825966600	1	LIGHT BRACKET WELDMENT - R.H. FRONT	-
54	810080100	3	HEX HEAD BOLT 3/8-16 UNC X 1	-
55	810309800	3	FLAT WASHER 3/8 - HARDENED	-
56	825725200	1	LIGHT COVER - FRONT	-
57	810080100	8	HEX HEAD BOLT 3/8-16 UNC X 1	-
58	810309800	8	FLAT WASHER 3/8 - HARDENED	-
59	825725300	1	LIGHT COVER - R.H. FRONT	-
60	810080100	7	HEX HEAD BOLT 3/8-16 UNC X 1	-
61	810309800	7	FLAT WASHER 3/8 - HARDENED	-
62	826050300	1	PANEL - L.H	-
63	826050000	1	PANEL - LEFT REAR	-
64	826050400	1	PANEL - R.H	-
65	826050100	1	PANEL - RIGHT REAR	-
66	826050500	1	PANEL - ROOF	-
67	825749000	1	ISOLATOR PANEL - CAB - DOOR - LOWER	-
68	825748700	1	ISOLATOR PANEL - CAB - R.H. - REAR	-
69	825748600	1	ISOLATOR PANEL - CAB - L.H. SIDE	-
70	825750000	1	FLOOR MAT - UNDER SEAT	-
71	825750100	1	FLOOR MAT - CAB	-
72	826050900	1	PANEL - FRONT	-
-	841934000	1	KEY	-
-	842358300	1	SPRING	-
-	842358400	1	KNOB	-

CANOPY ENCLOSED ( AA9800 - ) 6142-032/19 [6142-032/19]
