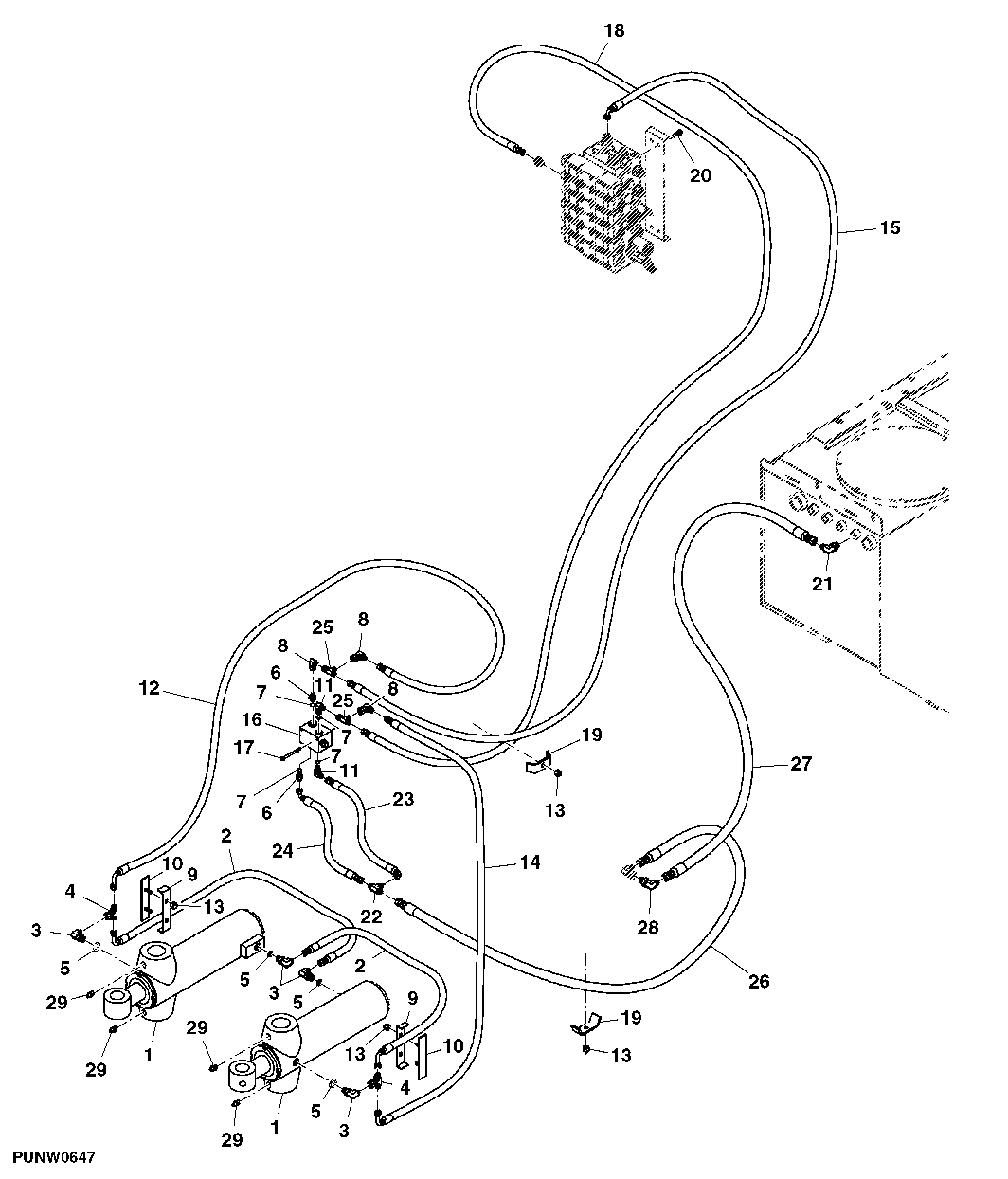

Lines - Elevator Swing - Valve To Cylinder

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH148694	2	Hydraulic Cylinder	-
2	0883001002	2	Hydraulic Hose	-
3	AT35123	4	Elbow Fitting	-
4	AE35617	2	Tee Fitting	SUB FOR 0071341099
5	R26375	4	O-Ring	-
6	R27212	3	Fitting	-
7	R26448	4	O-Ring	-
8	AE24616	2	Elbow Fitting	SUB FOR 0071341100
9	0290272223	2	Clamp	-
10	1190326362	2	Hose Support	-
11	X6C5OX-S	2	Elbow Fitting	-
12	CB11447697	1	Hydraulic Hose	-
13	T11234	5	Lock Nut	-
14	0883000999	1	Hydraulic Hose	-
15	CB11464630	1	Hydraulic Hose	-
16	CB11460173	1	Hyd Actuated Control Valve	-
17	0051345049	2	Bolt	-
18	CB11437866	1	Hydraulic Hose	-
19	0290226082	1	Clamp	-
20	H77932	4	Screw	-
21	AW22821	1	Elbow Fitting	-
22	0070021010	1	Tee Fitting	-
23	CB11462977	1	Hydraulic Hose	-
24	CB11462978	1	Hydraulic Hose	-
25	AT36921	2	Tee Fitting	-
26	CB11464632	1	Hydraulic Hose	-
27	CB11464633	1	Hydraulic Hose	-
28	-	1	Part 28	-
29	JD7798	4	Lubrication Fitting	-

Lines - Elevator Swing - Valve To Cylinder

Нет текстового описания
