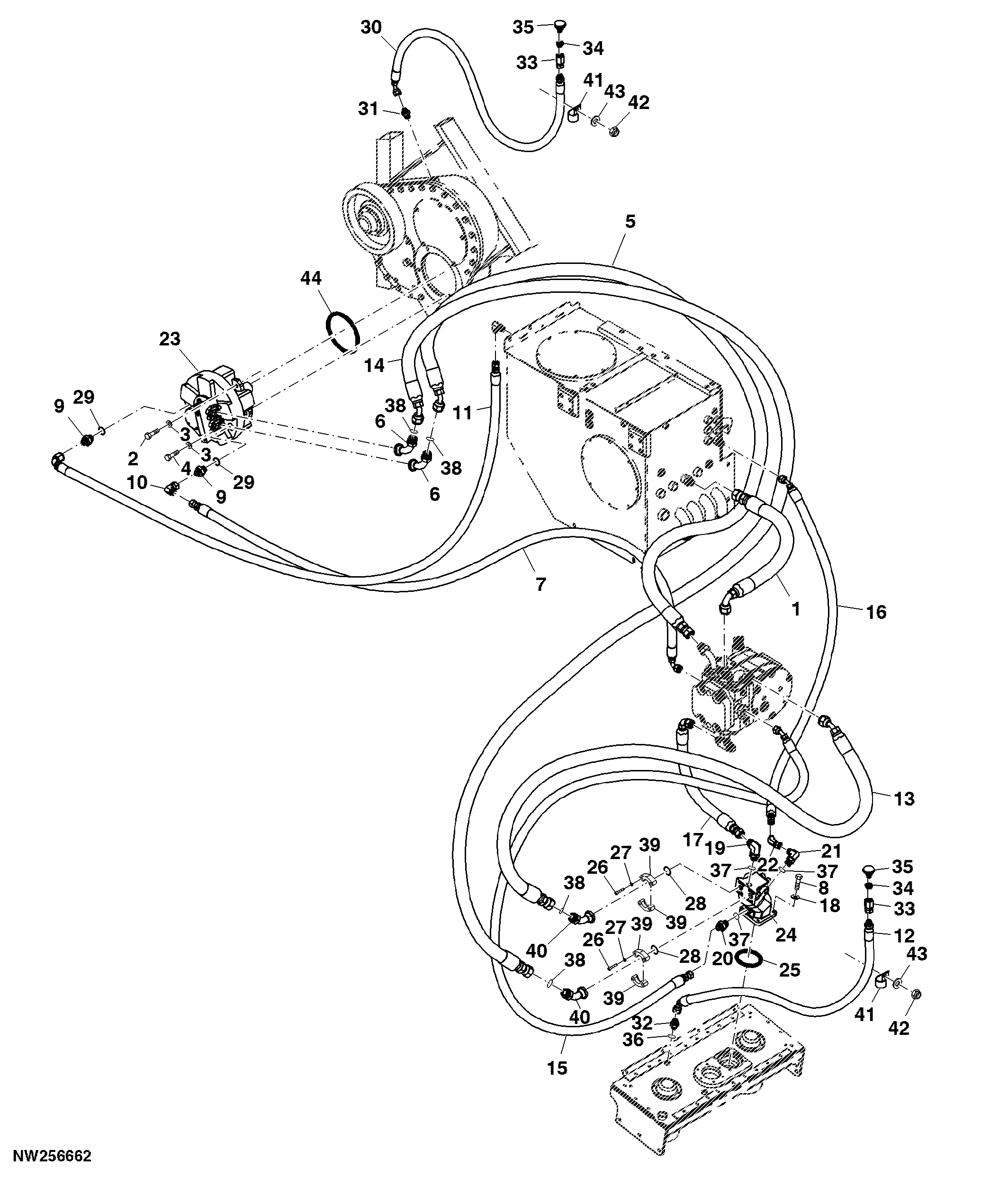

Lines - Chopper / Base Cutter (Engine 328 Hp)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	CB11436858	1	Hydraulic Hose	-
2	19H2706	3	Cap Screw	5/8" X 2"
3	R56423	5	Washer	-
4	19H3107	2	Cap Screw	5/8" X 2-3/4"
5	CB11437818	1	Hydraulic Hose	-
6	CB01433154	2	Elbow Fitting	-
7	CB11437821	1	Hydraulic Hose	-
8	19H2993	4	Cap Screw	1/2" X 1-1/2"
9	KV26136	2	Fitting	(SUB FOR 0070035386)
10	AH75164	1	Elbow Fitting	(SUB FOR 0070032935)
11	CB11437843	1	Hydraulic Hose	-
12	CB11438913	1	Hydraulic Hose	-
13	CB11459080	1	Hydraulic Hose	-
14	CB11470901	1	Hydraulic Hose	-
15	0881383150	1	Hydraulic Hose	-
16	CB11427970	1	Hydraulic Hose	-
17	0880054618	1	Hydraulic Hose	-
18	0050021074	4	Washer	-
19	0071341080	1	Elbow Fitting	-
20	X8-10F5OX-S	1	Adapter Fitting	-
21	0071341603	1	Elbow Fitting	-
22	X8V6X-S	1	Elbow Fitting	-
23	CB11471776	1	Hydraulic Motor	-
24	CB11432119	1	Hydraulic Motor	-
25	F37030250	1	O-Ring	-
26	19H2563	8	Cap Screw	7/16" X 1-3/4"
27	12H293	8	Lock Washer	7/16"
28	T78313	2	O-Ring	-
29	-	2	Part 29	-
30	CB11438909	1	Hydraulic Hose	-
31	X6-2FTX-S	1	Adapter Fitting	-
32	X8-6F5OX-S	1	Adapter Fitting	-
33	AN152726	2	Adapter Fitting	-
34	X6-4F5OX-S	2	Adapter Fitting	-
35	0390032277	2	Breather	-
36	R26448	1	O-Ring	-
37	R26906	3	O-Ring	-
38	T76938	4	O-Ring	-
39	T107068	4	Flange Fitting	-
40	CB01433154	2	Elbow Fitting	-
41	T74416	2	Clamp	-
42	T11234	2	Lock Nut	-
43	24H1219	2	Washer	7/16" X 1" X 0.083"
44	0610018373	1	O-Ring	-

Lines - Chopper / Base Cutter (Engine 328 Hp)
