Открытый узел

ELEVATOR DISCHARGE CHUTE

ELEVATOR DISCHARGE CHUTE

ELEVATOR DISCHARGE CHUTE

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

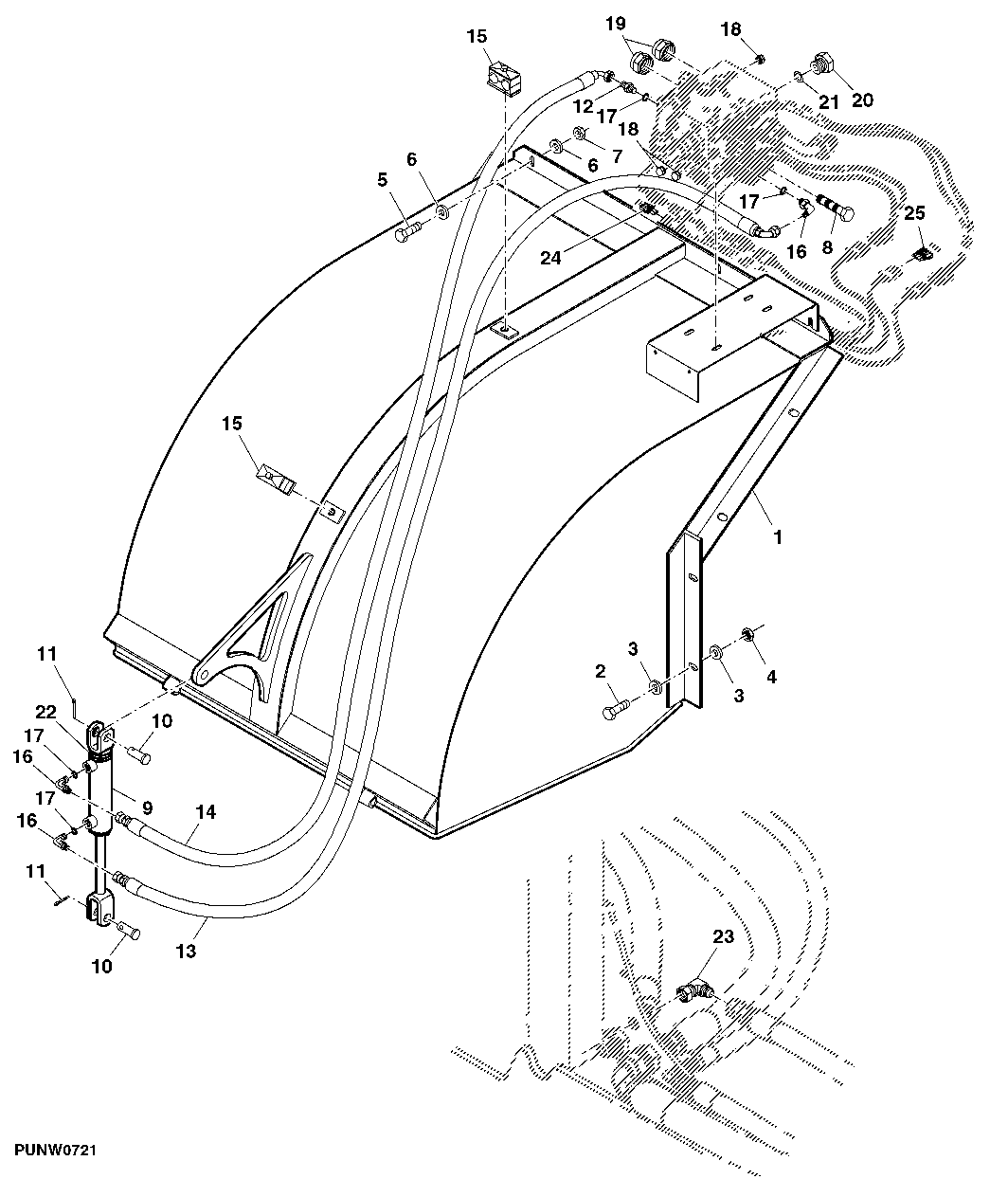

ELEVATOR DISCHARGE CHUTE

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	CB11473148	1	Chute	-
2	19H2898	8	Cap Screw	1/2" X 1-1/4"
3	24H1211	16	Washer	9/16" X 1-3/8" X 0.105"
4	BP12214	8	Lock Nut	-
5	19H3239	4	Cap Screw	3/8" X 1-1/4"
6	24H1219	8	Washer	7/16" X 1" X 0.083"
7	T11234	4	Lock Nut	-
8	CB01444009	1	Plug	-
9	CB11472726	1	Hydraulic Cylinder	-
10	0130009533	2	Pin Fastener	-
11	11M7023	2	Cotter Pin	4 X 32 mm
12	R27212	1	Fitting	-
13	CB11438851	1	Hydraulic Hose	-
14	CB11438850	1	Hydraulic Hose	-
15	AT216166	2	Clamp	-
16	X6C5OX-S	3	Elbow Fitting	-
17	R26448	4	O-Ring	-
18	R39783	3	Fitting	(SUB FOR 0070021925)
19	U45826	2	Fitting	(SUB FOR 0070021023)
20	R36636	1	Drain Plug	-
21	R29936	1	O-Ring	-
22	0011382080	1	Seal Kit	-
23	AH75164	1	Elbow Fitting	-
24	RE12363	1	Electrical Connector Assy	-
25	RE12365	1	Electrical Connector Assy	-
