Valve - Elevator Drive Elevator Lift Bin Flap

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	-	1	Part 1	INCL KEY 26
2	CB01433278	4	Control Valve	INCL KEY 18
3	CB01426081	2	Pressure Relief Valve	INCL KEY 19
4	CB01433280	1	Solenoid Valve	INCL KEY 20
5	F435657	2	Solenoid Valve	(SUB FOR CB01433279) INCL KEY 21
6	CB01435791	1	Elec-Hyd Proportional Valve	INCL KEY 22
7	CB01433281	1	Check Valve	INCL KEY 23
8	CB01433282	1	Check Valve	INCL KEY 24
9	CB01424941	4	Electrical Coil	-
10	CB01433283	2	Solenoid Valve Coil	-
11	-	1	Part 11	-
12	-	1	Part 12	-
13	-	1	Part 13	-
14	CB01422288	1	Plug	INCL KEY 27
15	CB01412137	2	Plug	INCL KEY 28
16	F435866	6	Check Valve	(SUB FOR CB01412134) INCL KEY 29
17	-	26	Part 17	-
18	F435971	4	Seal Kit	(SUB FOR CB11440477)
19	AT216348	2	Seal Kit	-
20	F435606	2	Seal Kit	(SUB FOR CB11440450)
21	AM127624	2	Seal Kit	-
22	CB01439108	1	Seal Kit	-
23	F435667	1	Seal Kit	(SUB FOR CB11440449)
24	-	1	Part 24	-
25	-	1	Part 25	-
26	-	1	Part 26	-
27	-	1	Part 27	-
28	-	2	Part 28	-
29	-	6	Part 29	-
30	CB11438762	1	Electrical Coil	INCL KEYS 33, 34, 35, 36
31	CB11440136	1	Electrical Coil	INCL KEYS 33, 34, 35, 37
32	CB11440286	2	Electrical Coil	33, 34, 35, 37
33	CB11440287	7	Conduit	-
34	57M9216	14	Elec. Connector Seal	SUB FOR R78063
35	0361302882	14	Elec. Connector Terminal	-
36	RE12363	1	Electrical Connector Assy	-
37	RE12365	1	Electrical Connector Assy	-

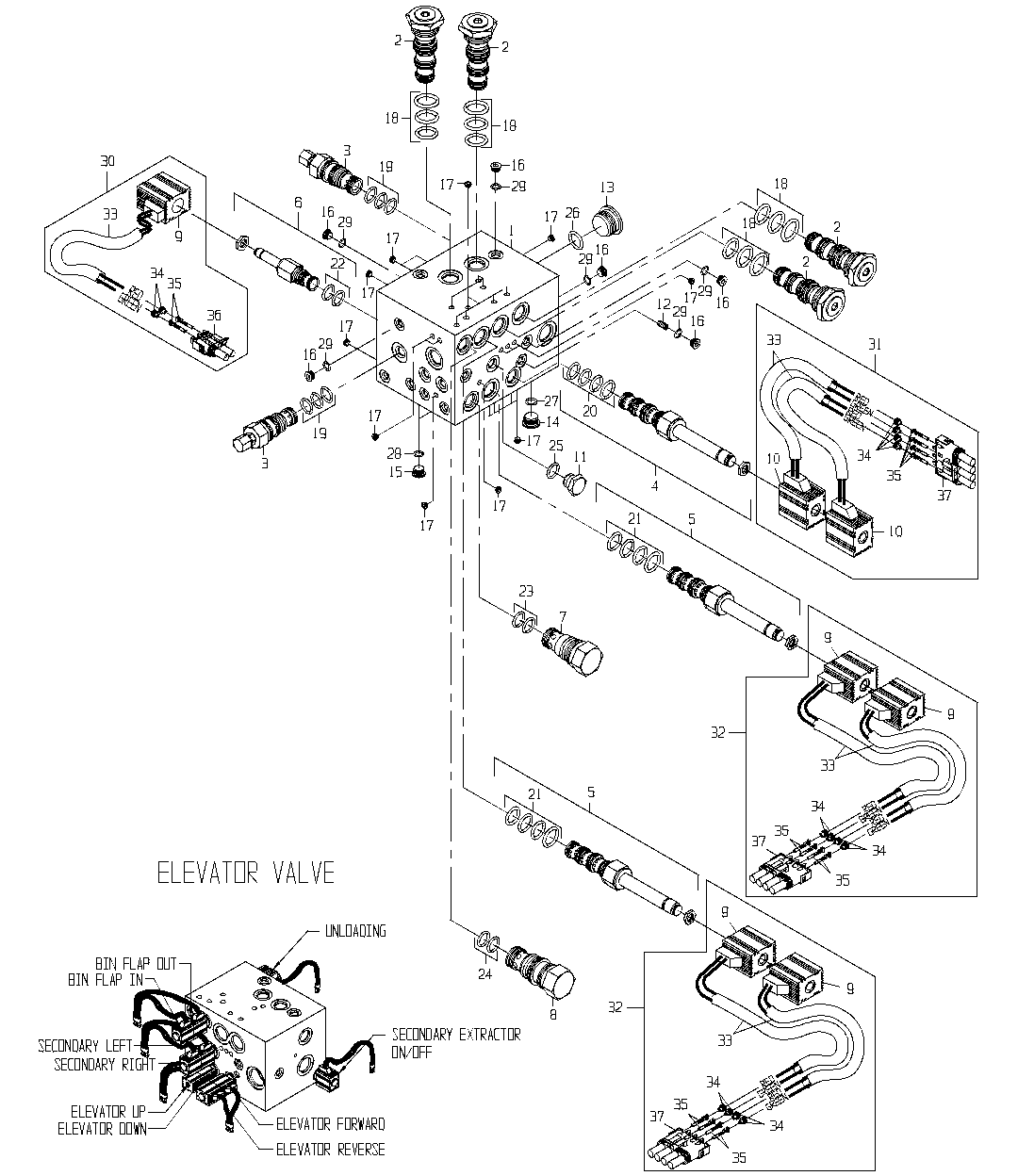

Valve - Elevator Drive Elevator Lift Bin Flap
