Lines - Elevator - Pump To Swing Table

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	CB11456057	1	Hydraulic Hose	-
2	AT205083	1	Cap	-
3	X6C5OX-S	1	Elbow Fitting	-
4	0881342678	1	Hydraulic Hose	-
5	0071342104	1	Elbow Fitting	-
6	0071342068	1	Tee Fitting	-
7	0070033020	1	Adapter Fitting	-
8	CB11437898	1	Pressure Relief Valve	-
9	CB11437600	1	Hydraulic Hose	-
10	R26448	1	O-Ring	-
11	0071341066	4	Union Fitting	-
12	CB11438015	1	Hydraulic Hose	-
13	CB11438016	1	Hydraulic Hose	-
14	U12547	2	O-Ring	-
15	X12C5OX-S	1	Elbow Fitting	-
16	R27175	1	Drain Plug	-
17	CB01462657	1	Hyd Actuated Control Valve	-
18	XPD36BTX	1	Diagnostic Coupling	-
19	CB11438017	1	Hydraulic Hose	-
20	-	2	Part 20	-
21	19H2732	1	Cap Screw	3/8" X 2-3/4"
22	24H1219	1	Washer	7/16" X 1" X 0.083"
23	T11234	1	Lock Nut	-
24	T153064	1	Clamp	-
25	CB11437981	1	Hydraulic Hose	-
26	0071341813	1	Adapter Fitting	-
27	AT54268	1	Tee Fitting	(SUB FOR 0071347729)
28	CB01462662	1	Hyd Actuated Control Valve	-
29	AT209899	1	Seal Kit	-
30	CB11482411	1	Hydraulic Hose	-

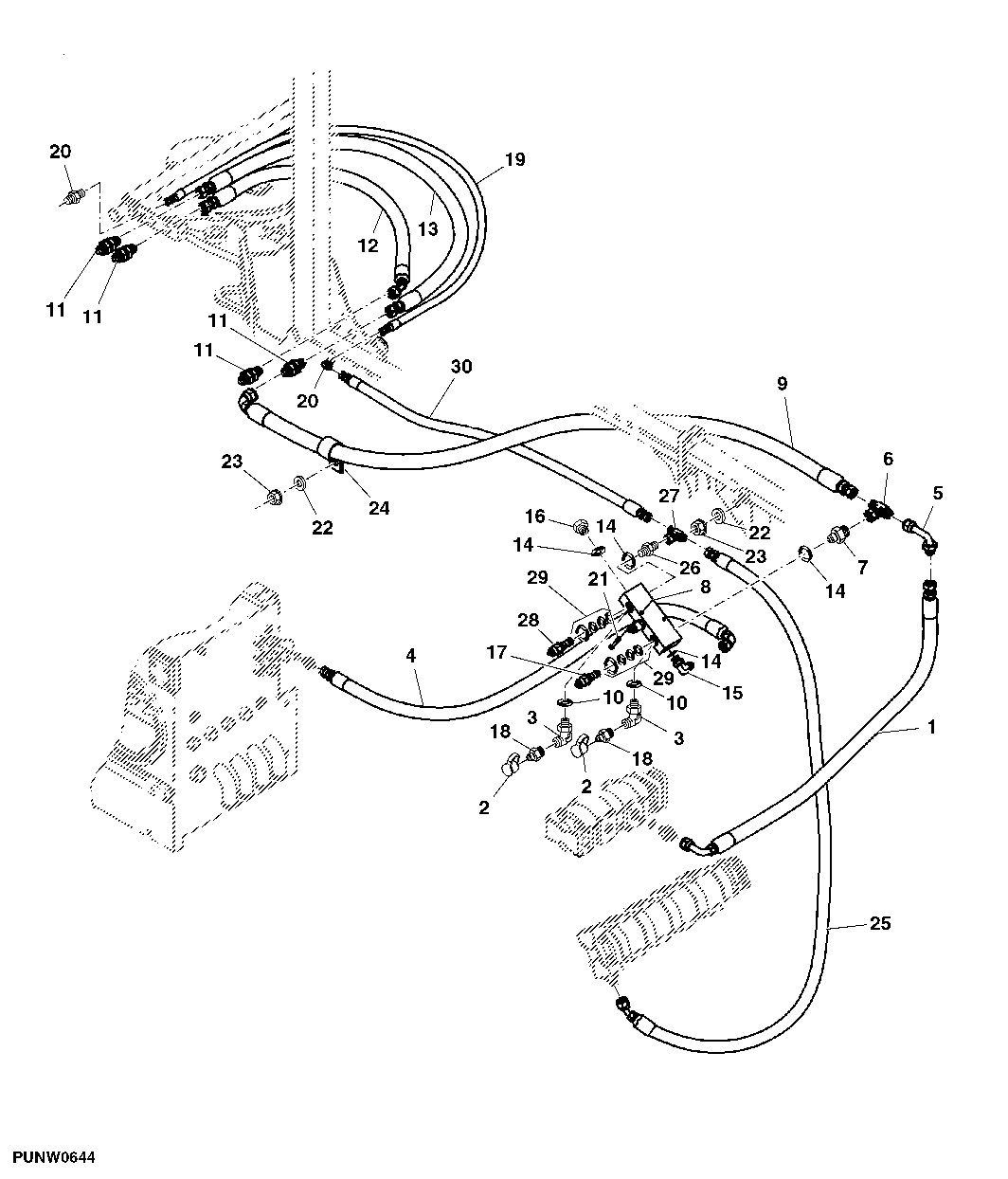

Lines - Elevator - Pump To Swing Table

Нет текстового описания
