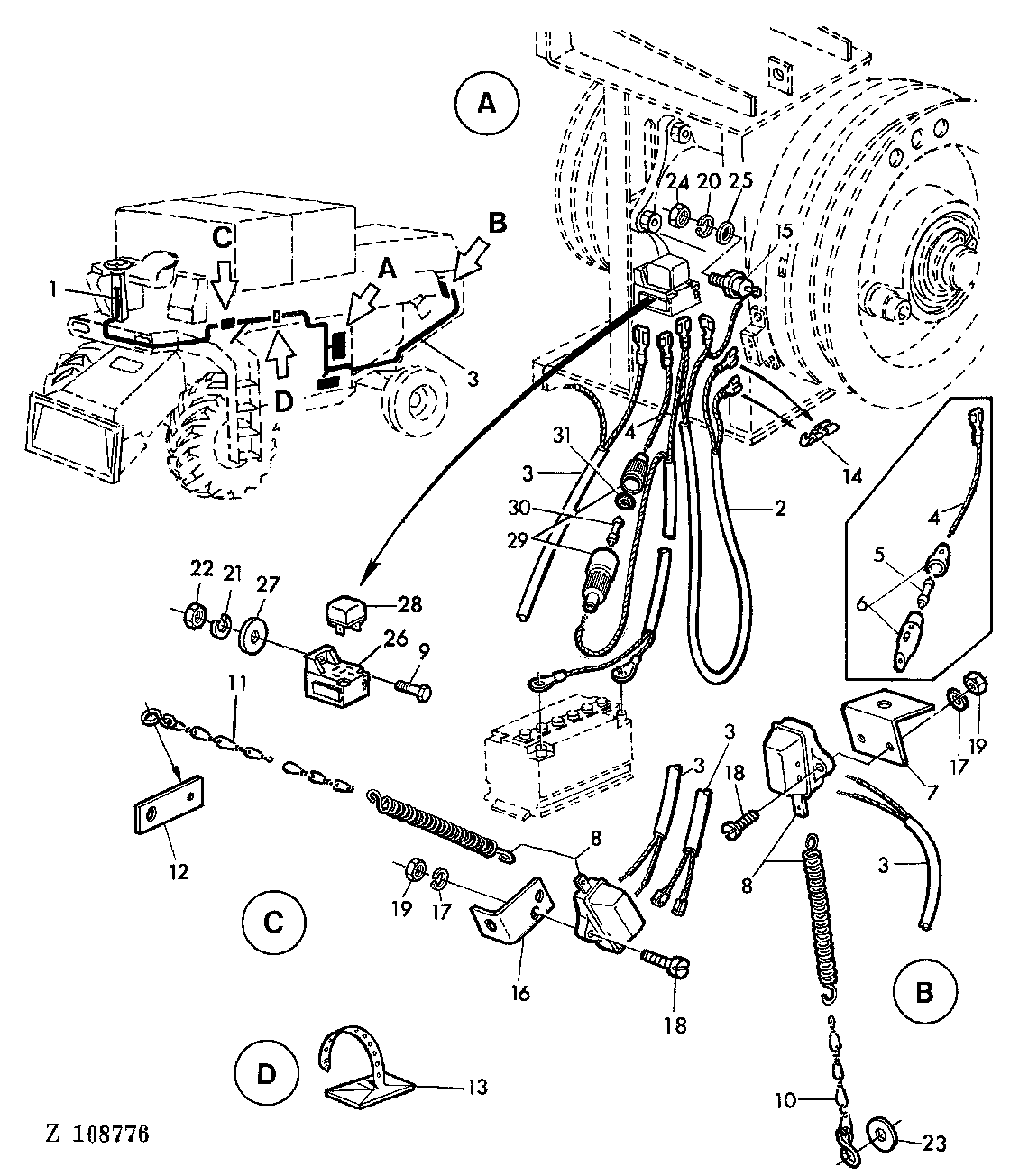

ELECTRO-MAGNETIC CLUTCH (ELECTRICAL EQUIPMENT) [D21]

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AZ29539	1	POWER CORD	-
2	AZ33717	1	WIRING HARNESS	INCL KEYS 15,29-31
2	AZ29531	1	WIRING HARNESS	INCL KEY 15
3	AZ29530	1	WIRING HARNESS	-
3	AZ33179	1	WIRING HARNESS	(A)
4	AZ29176	1	POWER CORD	-
5	99M7030	1	FUSE	16A
6	AZ29175	1	FUSE HOLDER	INCL KEY 5 (ORD AZ33162 W/ Z43319)
6	AZ29175	1	FUSE HOLDER	INCL KEY 5
7	Z39683	1	HOLDER	-
8	AZ29171	2	SWITCH	-
9	19M7159	1	CAP SCREW	6X16MM
10	AZ29173	1	LINK CHAIN	-
11	AZ29536	1	LINK CHAIN	-
12	Z40023	1	HOLDER	-
13	Z36647	1	CLAMP	-
14	Z40424	2	ELECTRICAL PLUG	-
15	AZ29060	1	RECTIFIER	-
16	Z40024	1	HOLDER	-
17	12M7031	1	Lock Washer	4MM
18	21M7033	1	Screw	4X16MM
19	14M7139	1	Nut	4MM
20	12M7011	1	LOCK WASHER	5MM
21	12M7012	1	LOCK WASHER	6MM
22	14M7027	1	NUT	6MM
23	24M7179	1	Washer	8,4MM
24	14M7028	1	Nut	5MM
25	24M7210	1	Washer	5,8M
26	AZ26995	1	ELEC. CONNECTOR TERMINAL	-
27	24M7100	1	Washer	7MM
28	AZ26996	1	RELAY	-
29	AZ33162	1	FUSE HOLDER	INCL KEY 30
30	99M7048	1	FUSE	8A
31	Z43319	1	O-RING	-

ELECTRO-MAGNETIC CLUTCH (ELECTRICAL EQUIPMENT) [D21]
