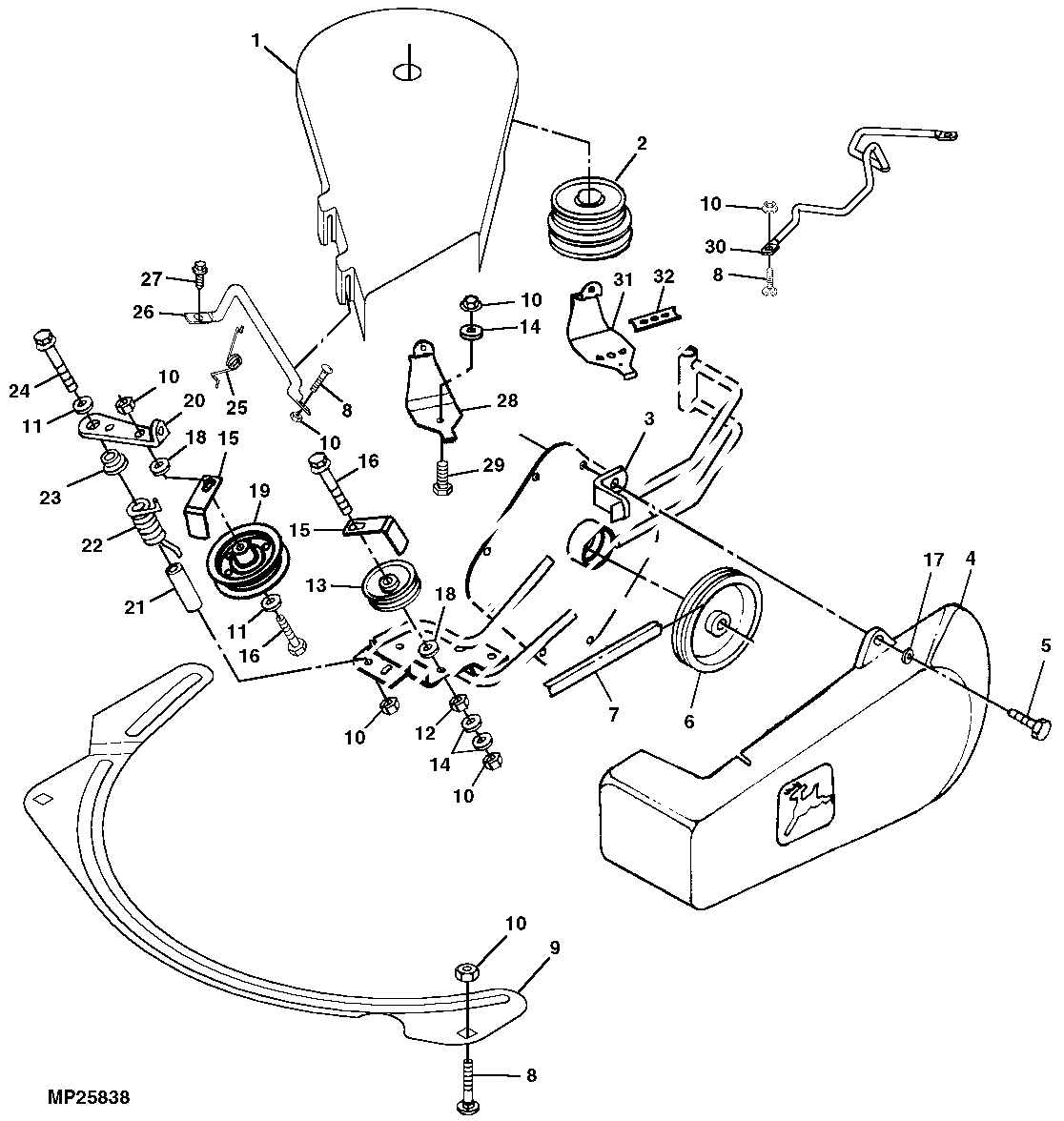

JACKSHEAVE, IDLERS AND BELT

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	M141541	1	Shield	(SUB FOR M136524)
2	AM126597	1	Idler	-
3	M142558	2	Finger	(SUB FOR M126241)
4	M133219	1	Shield	-
5	M140225	2	Bolt	NLA; ORDER TCU33283
5	TCU33283	2	Bolt	-
6	AM121832	1	Sheave	DRIVEN
7	M138974	1	V-Belt	-
8	03M7183	5	Bolt	M8 X 16
9	M135563BLE	1	Plate	(SUB FOR M135563)
10	14M7166	11	Lock Nut	M8
11	24H1887	2	Washer	11/32" X 1" X 0.134"
12	14M7273	1	Nut	M8
13	AM127458	1	Idler	-
14	24M7298	5	Washer	8.400 X 25 X 2 mm
15	M135488	2	Bracket	-
16	19M7801	2	Screw	M8 X 60
17	24M7139	2	Washer	6.400 X 18 X 1.600 mm
18	24H1621	2	Washer	11/32" X 1" X 0.220"
19	AM128189	1	Pulley With Dampener	IDLER
20	M134447	1	Arm	IDLER
21	M42308	1	Bushing	-
22	M123699	1	Spring	-
23	M110316	1	Washer	-
24	19M7873	1	Screw	M8 X 110
25	M112425	1	Torsion Spring	-
26	M136523	1	Support	-
27	M142313	1	Screw	(SUB FOR M135478)
28	AM129644	3	Brake	(SUB AM131651 AND M145566)
29	19M7865	3	Screw	M8 X 16
30	M145650	1	Rod	BELT GUIDE, (SUB FOR M139721)
31	AM131651	3	Brake	-
32	M145566	3	Strap	-
