FORWARD AND REVERSE PEDALS AND LINKAGE

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	M142901	2	Bushing	-
2	M125849	1	Pad	FORWARD PEDAL
3	M142973	1	Pedal	UPPER FORWARD
4	14M7400	2	Lock Nut	M10
5	M142694	1	Pedal	FORWARD
6	03M7192	2	Bolt	M10 X 30
7	M142748	1	Rod	NLA; Forward
8	14M7396	1	Lock Nut	M8
9	M145213	1	Spacer	-
11	M142695	1	Pedal	NLA; REVERSE
12	M142974	1	Pedal	UPPER REVERSE, NLA
13	M125850	1	Pad	REVERSE PEDAL
14	M145209	1	Rod	NLA; Long Reverse
15	M144705	2	Spring Locking Pin	-
16	24M7298	1	Washer	8.400 X 25 X 2 mm
17	M811682	1	Shock Absorber	-
17	M807007	1	Shock Absorber	ORDER M811682
18	M63247	1	Pin Fastener	-
19	M128504	1	Stud	-
20	M144959	1	Lever	TRANSMISSION PROPEL
21	12M7033	1	Lock Washer	10.500 mm
22	M91371	1	Screw	-
23	M139939	2	Torsion Spring	-
24	M136833	4	Bushing	-
25	19M7176	2	Cap Screw	M5 X 35
26	M136832	2	Bracket	RIO PIVOT
27	14M7265	2	Lock Nut	M5
28	M142799	1	Arm	CONTROL LEVER
29	14M7298	1	Flange Nut	M8
30	14H1080	1	Nut	3/8"
31	M145186	1	Turnbuckle	NLA
32	M145189	1	Rod	NLA; Short Reverse
33	11M7059	1	Cotter Pin	3.200 X 20 mm
34	AM131705	1	Arm	REVERSE
34	AM130137	1	Arm	REVERSE
35	24M7099	1	Washer	21 X 34 X 3 mm
36	M41361	1	Washer	-
36	M41361	1	Washer	-
37	N209692	1	Lock Washer	-
38	M112482	2	Bushing	REVERSE PEDAL, (ORDER AM126564)
..	AM126564	1	Bushing Kit	PEDAL (INCLUDES (3) M112482 PEDAL SHAFT BUSHINGS)
10A	19M8319	1	Screw	M8 X 50
10B	34M7047	1	Spring Pin	8 X 40 mm

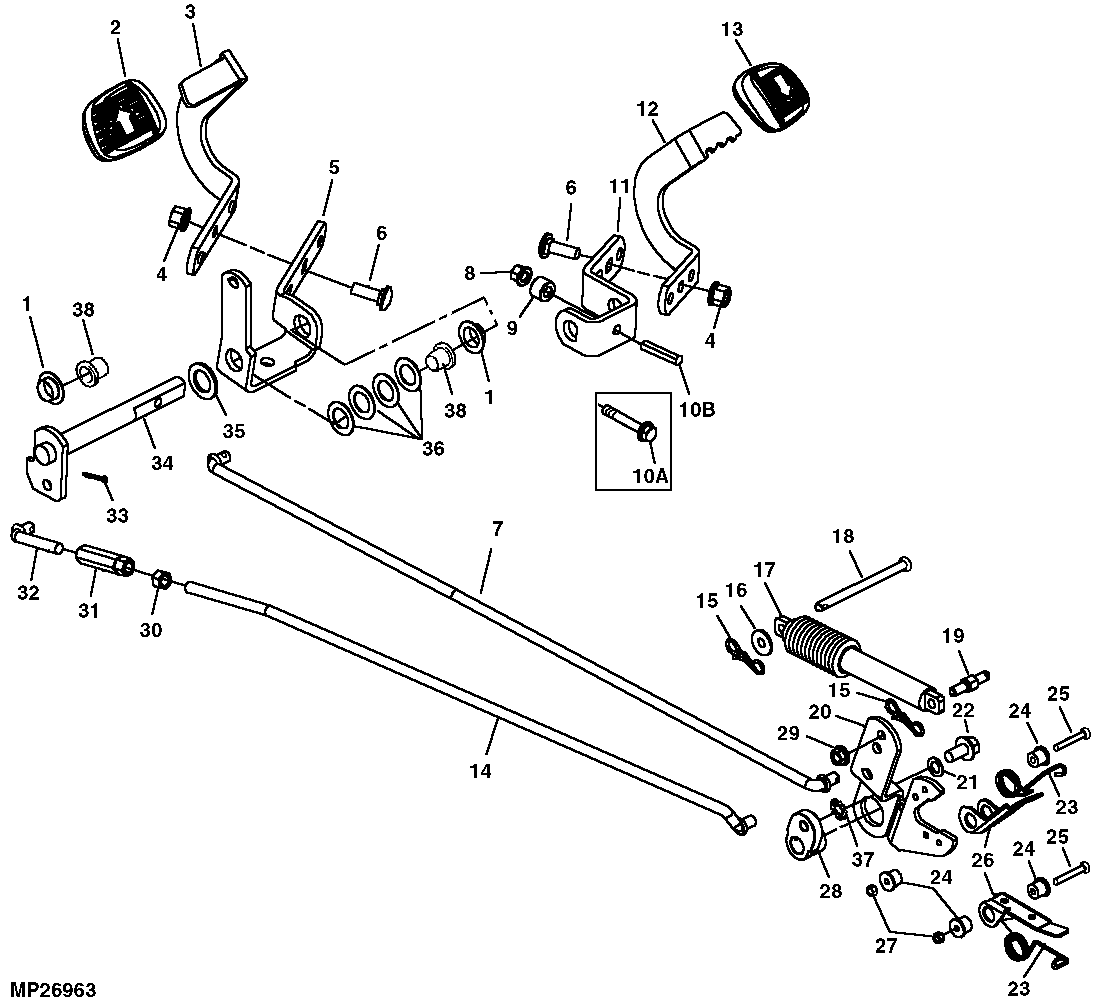

FORWARD AND REVERSE PEDALS AND LINKAGE

Нет текстового описания
