Открытый узел

Frame and Blade Kit

Frame and Blade Kit

Frame and Blade Kit

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

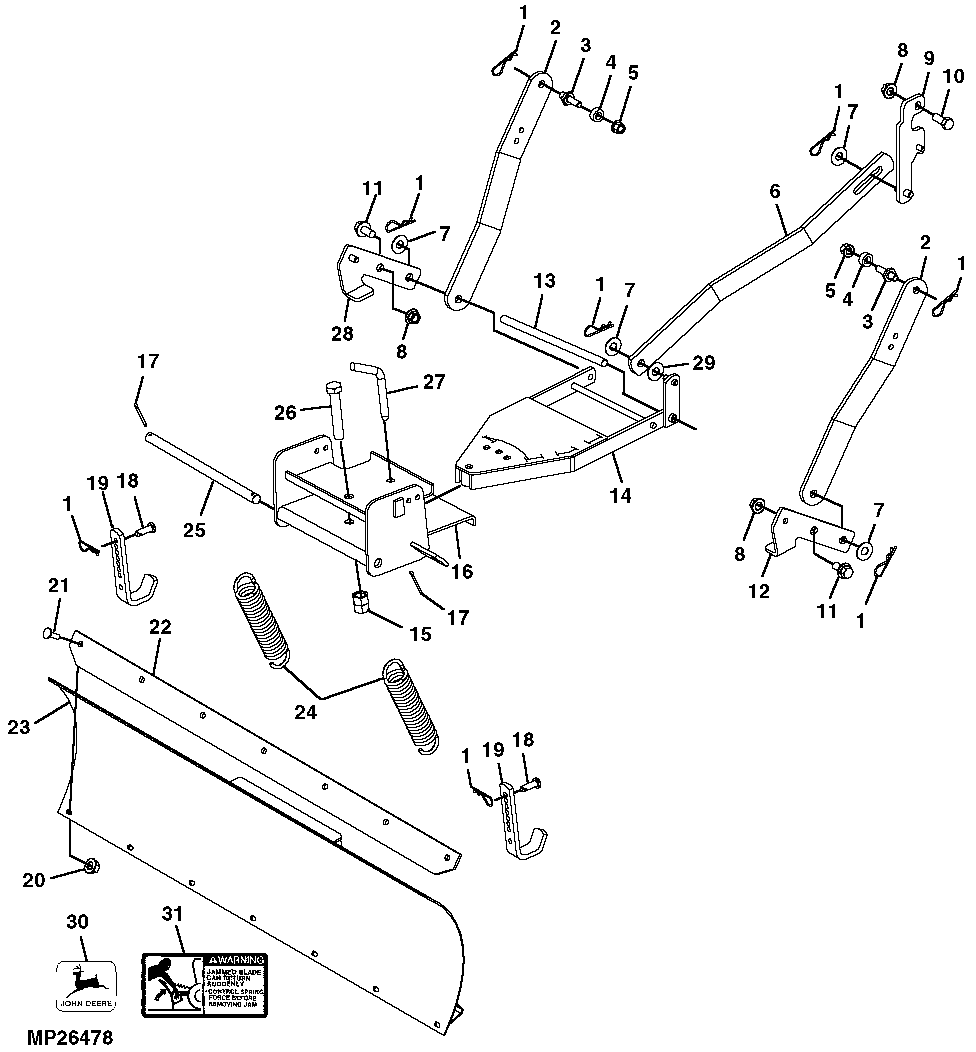

Frame and Blade Kit

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	M40461	8	Pin	-
2	M145303	2	Support	BLADE SUPPORT
3	M133167	2	Pin Fastener	-
4	M113294	2	Bushing	-
5	14M7400	3	Lock Nut	M10
6	M145012	1	Lift Link	BLADE LIFT
7	24H1162	4	Washer	17/32" X 1-1/4" X 0.060"
8	E63527	3	Nut	-
9	AM131984	1	Bracket	PEDAL
10	19M7285	1	Cap Screw	M12 X 30
11	19M7788	2	Screw	M12 X 25
12	AM120649	1	Bracket	NLA; BLADE MOUNTING (LH)
13	M146216	1	Rod	NLA; Front Draft
14	AM131751	1	Frame	NLA; BLADE LIFT
15	14M7276	2	Nut	M16
16	AM131189	1	Frame	NLA
17	11M7087	2	Cotter Pin	4 X 40 mm
18	M40569	2	Pin Fastener	-
19	M147167	2	Runner	-
20	14M7273	7	Nut	M8, (A)
20	E63525	7	Nut	-
21	03M7185	7	Bolt	M8 X 25
21	03M7188	7	Bolt	M8 X 40, (A)
22	M155105	1	Scraper Blade	BLADE EDGE, (SUB FOR M144956)
22	M146542	1	Blade	(A)
23	AM131188	1	Blade	NLA
24	S2827M	2	Spring	-
25	M146225	1	Shaft	PIVOT
26	19M7609	1	Cap Screw	M16 X 90
27	M145787	1	Pin	PIVOT LOCK
28	AM120648	1	Bracket	NLA; BLADE MOUNTING (RH)
29	24M7178	1	Washer	10.500 X 30 X 2.500 mm
30	JD5604	1	Label	LEAPING DEER
31	M175517	1	Label	SUB FOR M119672; Warning
..	AM132109	1	Blade Kit	ORDER M146542, (7) 03M7188 AND (7) 14M7273; Includes Parts Marked (A)
..	BM20771	1	Kit	44" (1.12 M), SNOW BLADE
