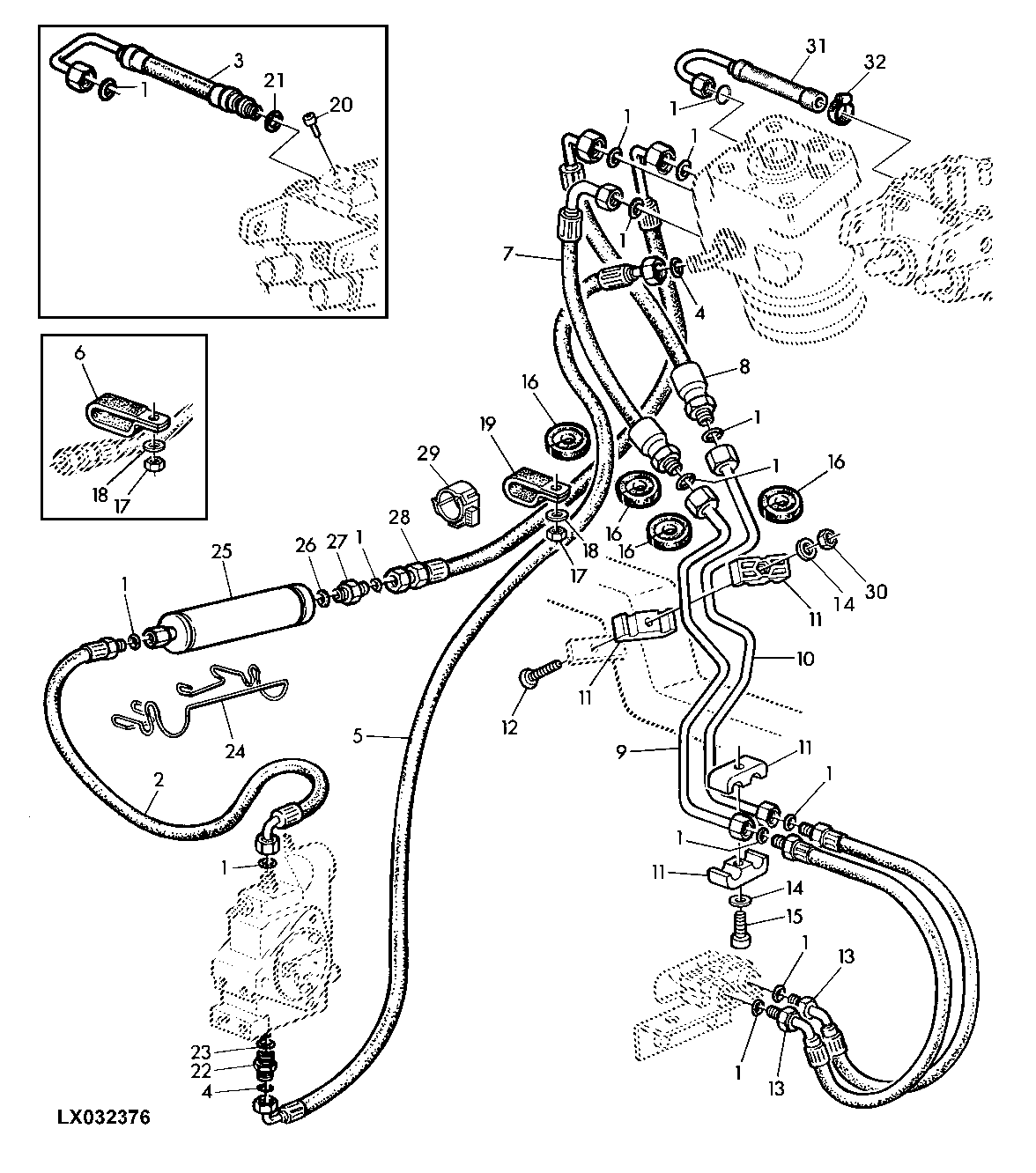

HYDROSTATIC STEERING, OIL LINES (LOW PROFILE CAB)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	T77857	1	O-Ring	-
2	AL114515	1	Hydraulic Hose	-
3	AL75589	1	Hydraulic Hose	(FOR AL111356)
4	T77613	1	O-Ring	-
5	AL114312	1	Hydraulic Hose	-
6	AH77884	2	Clip	-
7	AL112746	1	Hydraulic Hose	-
8	AL112745	1	Hydraulic Hose	-
9	AL112377	1	Oil Line	-
10	AL112380	1	Oil Line	-
11	L101560	4	Clamp	-
12	19M8532	1	Screw	M6 X 35
13	AL112747	2	Hydraulic Hose	-
14	24M7054	1	Washer	6.400 X 12 X 1.600 mm
15	19M8532	1	Screw	M6 X 35
16	L102007	4	Grommet	-
17	14M7273	1	Nut	M8
18	24M7055	2	Washer	8.400 X 16 X 1.600 mm
19	R50454	1	Clamp	-
20	L79372	1	Stud	(FOR AL111356)
21	Z27993	1	O-Ring	(FOR AL111356)
22	38H5002	1	Adapter Fitting	-
23	51M7041	1	O-Ring	11.300 X 2.200 mm
24	L113279	1	Retainer	-
25	AL114514	1	Attenuator	NLA; ORDER AL210196
25	AL210196	1	Attenuator	(Fitting 61M5010 must be Removed from Attenuator.)
26	51M7043	1	O-Ring	15.300 X 2.200 mm
27	38H5003	1	Adapter Fitting	-
28	AL114516	1	Hydraulic Hose	-
29	L113094	1	Clamp	-
30	14M7165	1	Lock Nut	M6
31	AL115334	1	Hydraulic Hose	(FOR AL150144)
32	AL37489	1	Clamp	(FOR AL150144)

HYDROSTATIC STEERING, OIL LINES (LOW PROFILE CAB)
