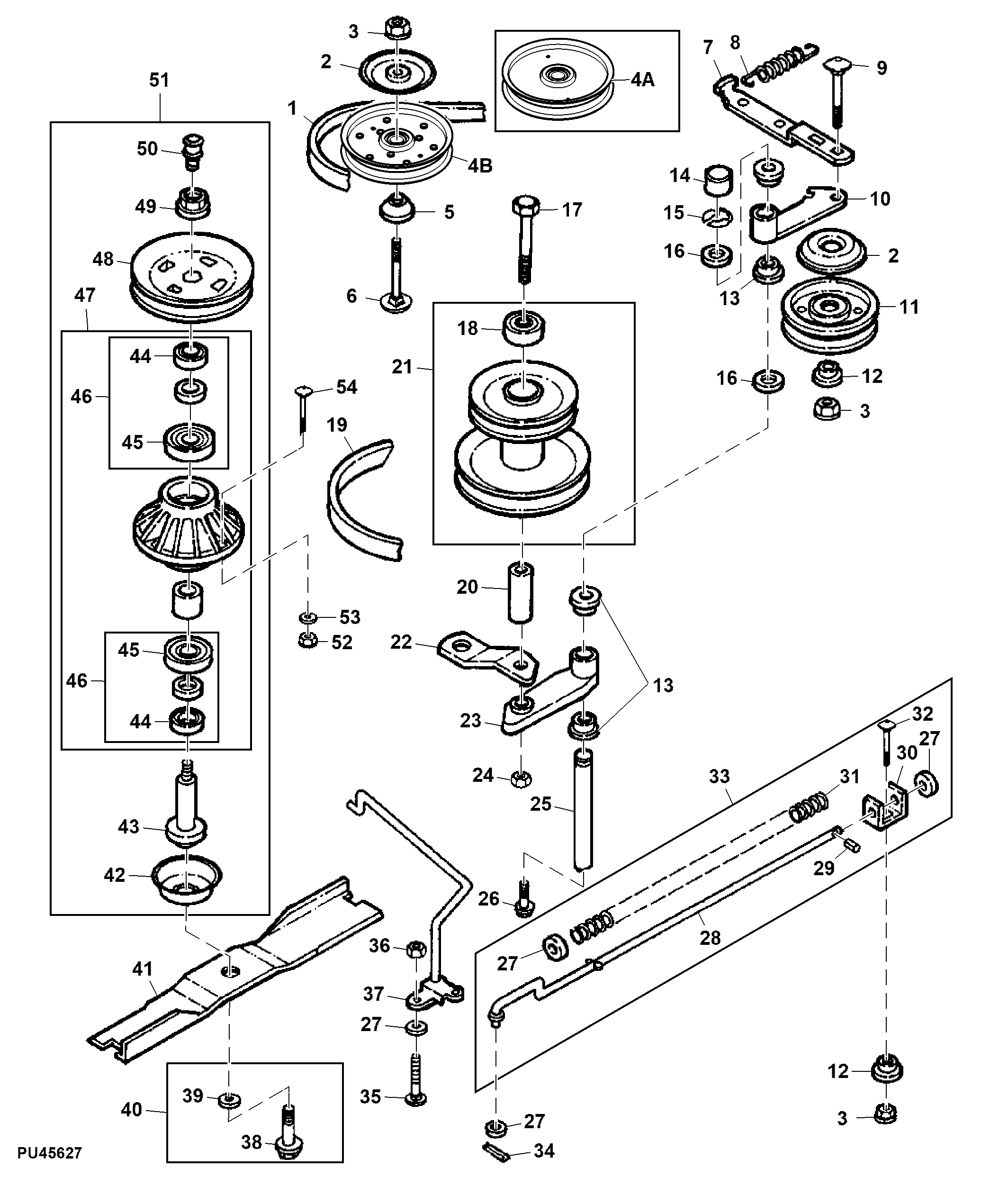

Blades, Idlers, sheave and Spindle

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	M110312	1	V-Belt	PRIMARY, (SUB FOR GY20572)
2	M110815	2	Shield	NLA; ORDER M165520; Idler
2	M165520	2	Shield	Idler
3	14M7298	3	Flange Nut	M8
5	M78658	1	Spacer	-
6	03M7188	1	Bolt	M8 X 40
7	AM127430	1	Arm	SECONDARY SPRING
8	M134312	1	Extension Spring	SECONDARY
9	03M7216	1	Bolt	M8 X 50
10	M143350	1	Arm	-
11	AM37249	1	Idler	-
12	M110316	2	Washer	-
13	M111358	4	Bushing	-
14	M131119	1	Cap	PLASTIC (BLACK)
15	T40189	1	Snap Ring	-
16	24H1184	2	Washer	25/32" X 1-1/4" X 0.105"
17	19H3322	1	Cap Screw	3/4" X 8", NLA
18	JD9296	2	Ball Bearing	-
19	M154958	1	V-Belt	(SUB FOR M110313)SECONDARY
20	M131348	1	Spacer	-
21	AM124477	1	Idler	OD1 = 162 mm, OD2 = 134.9 mm, INCLUDES M131348
22	M110330	1	Arm	JACKSHEAVE TENSIONER
23	M136635	1	Arm	JACKSHEAVE
24	14H1058	1	Nut	3/4"
25	M78194	1	Shaft	-
26	19M7784	1	Screw	M10 X 20
27	24M7055	4	Washer	8.400 X 16 X 1.600 mm
28	-	1	Part 30	(ORDER AM117245)
29	34M7130	1	Spring Pin	4 X 20 mm
30	-	1	Part 32	TENSIONER
31	-	1	Part 33	-
32	03M7185	1	Bolt	M8 X 25
33	AM117245	1	Spring Assembly	-
34	11M7081	1	Cotter Pin	2.500 X 20 mm
35	03M7185	1	Bolt	M8 X 25
36	14M7166	1	Lock Nut	M8
37	AM116130	1	Handle	-
38	M134827	1	Screw	-
39	-	1	Part 41	-
40	AM126580	3	Kit	BLADE HARDWARE (W/INSTRUCTIONS)
41	M135589	3	Mower Blade	HIGH LIFT
41	M115495	3	Mower Blade	MEDIUM LIFT
41	M76466	3	Blade	DISCHARGE PERFORMANCE
42	M131928	1	Deflector	-
43	M122465	1	Spindle	-
44	ET15755	2	Seal	-
45	AM124479	2	Ball Bearing	-
46	AM115721	2	Bearing Kit	SPINDLE BEARING REPLACEMENT (SUB COMPONENTS)
47	AM115720	1	Kit	SPINDLE HOUSING
48	M110015	1	Idler	-
49	M110013	1	Flange Nut	-
50	JD7849	1	Fitting	-
51	AM121342	3	Kit	-
52	14M7396	12	Lock Nut	M8
53	24H1887	12	Washer	11/32" X 1" X 0.134"
54	03M7094	12	Bolt	M8 X 30
4A	AM106627	1	Idler	OD = 138 mm, Flat
4B	AUC16698	1	Idler	OD = 138 mm, Flat SUB FOR AM106627
