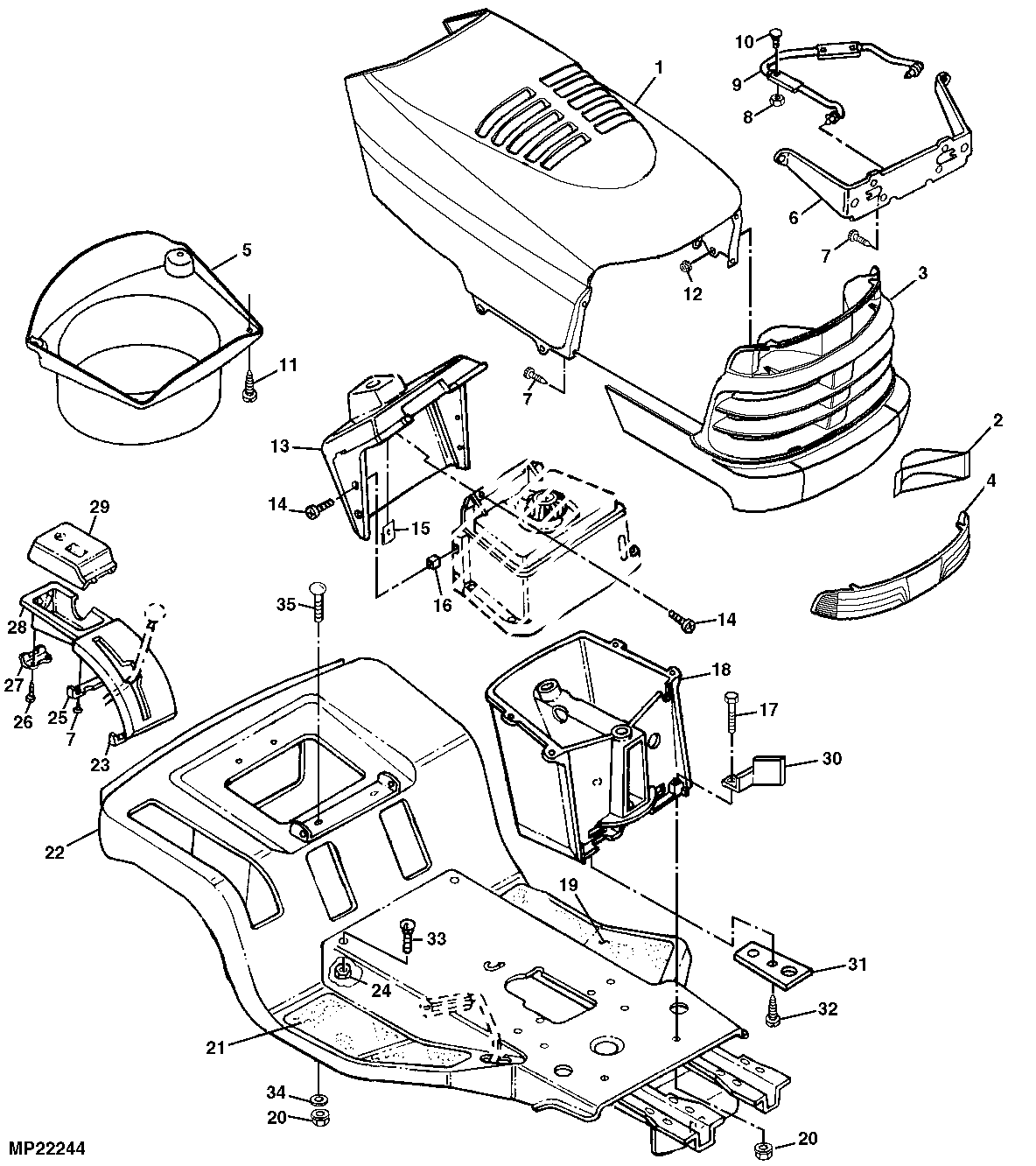

Hood, Frame and Instrument Panel ( - 030000)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	GX10323	1	Hood	NLA
2	M123264	2	Insert	-
3	GX10330	1	Grille	-
4	GX10293	1	Lens	-
5	GX10371	1	Air Plenum	-
6	M116816BLK	1	Bracket	-
7	M71217	12	Screw	-
8	14M7303	3	Flange Nut	M6
9	GX10195	1	Rod	-
10	03M7221	3	Bolt	M6 X 16
11	M117141	4	Screw	-
12	M111717	2	Nut	-
13	GX10325	1	Panel	-
14	M78513	6	Screw	-
15	M78512	2	Nut	-
16	M63775	4	Nut	-
17	19M7897	4	Screw	M8 X 35
18	GY00252	1	Pedestal	(SUB FOR GY00176)
19	GX10363	1	Mat	LH
20	14M7298	6	Flange Nut	M8
21	GX10362	1	Mat	RH
22	GY00160	1	Frame	-
23	M120358	1	Clip	-
24	N10213	2	Lock Nut	-
25	M120209	1	Clip	-
26	M77371	2	Screw	-
27	M77404	1	Clip	-
28	GX10326	1	Quadrant	-
29	GX10327	1	Panel	-
30	M119411	1	Shield	(SUB FOR M119411BLK)
31	GX10167	1	Strap	-
32	37M7089	2	Screw	M6 X 12
33	03H2272	2	Bolt	5/16" X 1/2"
34	M79150	2	Washer	-
35	03M7183	2	Bolt	M8 X 16

Hood, Frame and Instrument Panel ( - 030000)
