Открытый узел

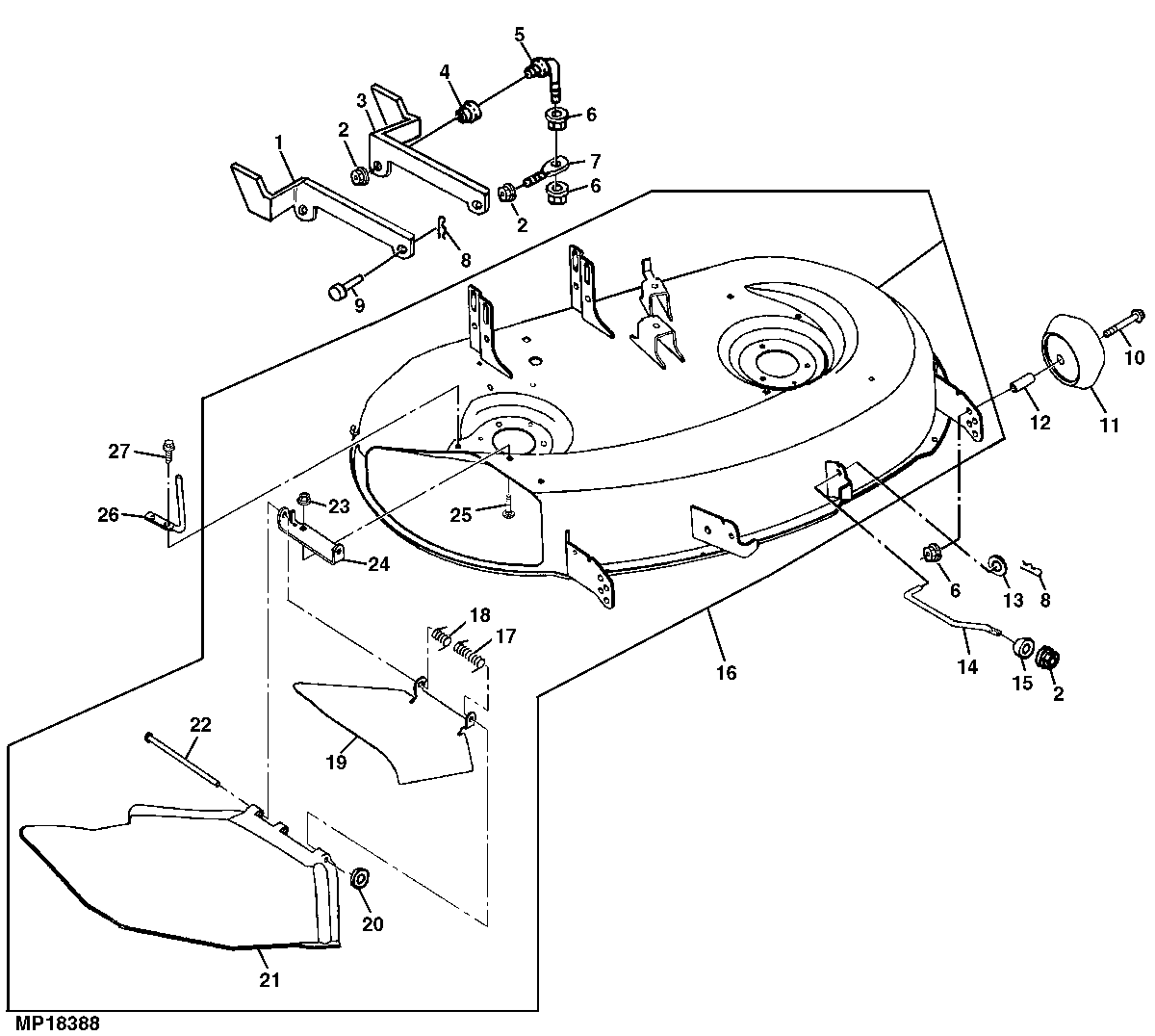

MOWER DECK (42") (107 CM)

MOWER DECK (42") (107 CM)

MOWER DECK (42") (107 CM)

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

MOWER DECK (42") (107 CM)

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	GX10681BLK	1	Bracket	-
1	M116676BLK	1	Bracket	-
2	14M7400	4	Lock Nut	M10
3	M116677BLK	1	Bracket	-
4	M93897	2	Bushing	-
5	M124640	2	Hook Bolt	-
6	14M7296	8	Flange Nut	M10, (A)
7	M117991	2	Eyebolt	-
8	J16931	3	Pin	-
9	H98765	2	Pin Fastener	-
10	19M7809	2	Screw	M10 X 70, (A)
11	-	2	Part 12	(A); ORDER AM133602
12	M123643	2	Spacer	(A)
13	24H1305	5	Washer	13/32" X 13/16" X 0.065"
14	GX10093	2	Rod	-
15	M112982	2	Ball	-
16	GY00230	1	Mower Deck	(SUB FOR GY00155)
17	GX25866	1	Spring	SUB FOR M131359
18	M131080	1	Spring	-
19	GX20378BLE	1	Chute	(ALSO ORDER M133586) (SUB FOR M131078 OR M131078BLE)
20	M84309	2	Nut	-
21	GY20647	1	Guard	(INCLUDES M89504) (SUB FOR AM126397)
22	M112899	1	Pin Fastener	-
22	M138586	1	Pin Fastener	(USE WITH GY20647)
23	14M7166	1	Lock Nut	M8
24	M155988	2	Hinge	(SUB FOR M155242)
25	03M7183	2	Bolt	M8 X 16
26	M123036	1	Guide	-
27	37M7083	1	Screw	M8 X 12
28	AM133602	2	Wheel Kit	Not Illustrated INCLUDES PARTS MARKED (A); SUB FOR AM116299
