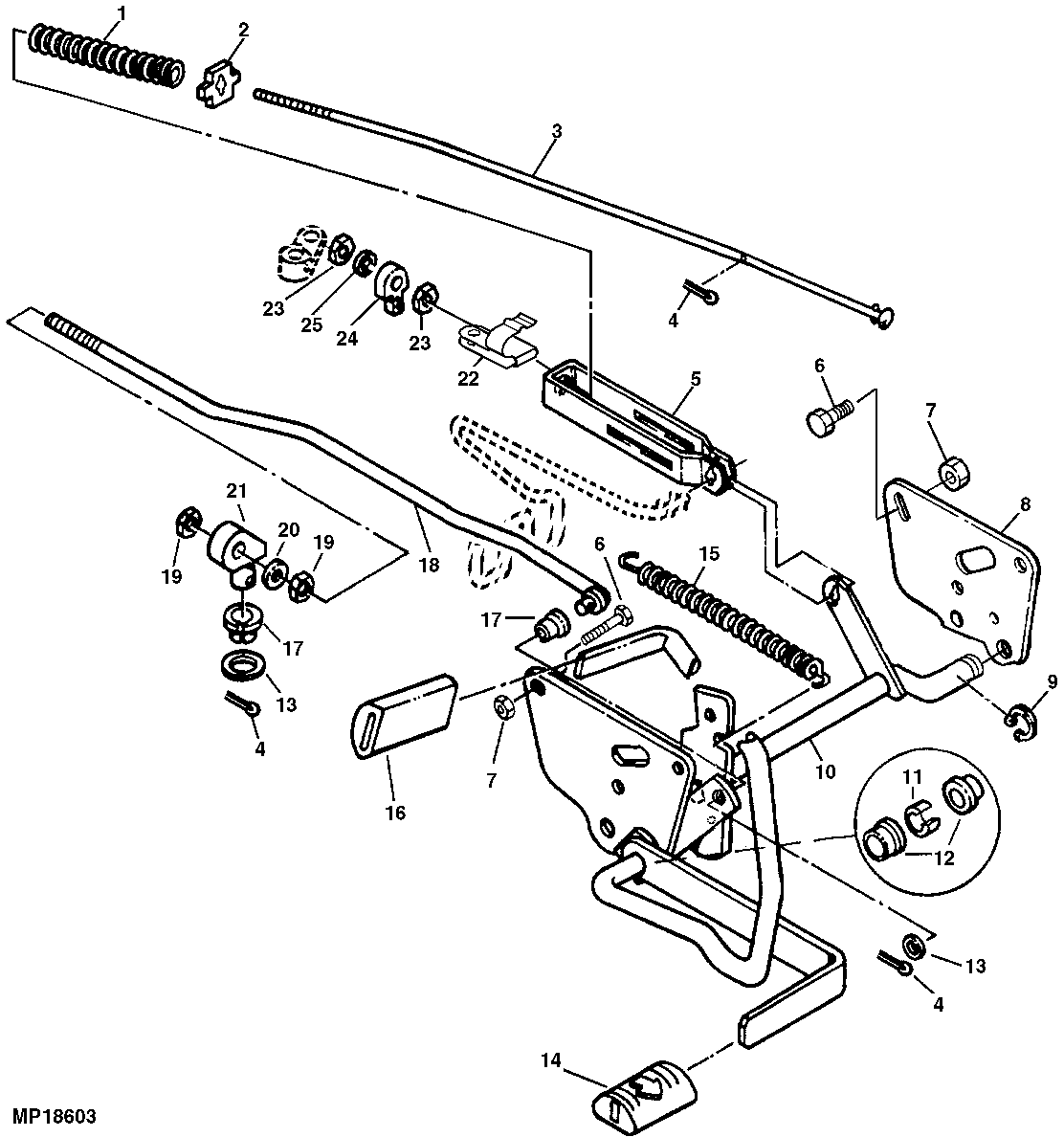

Brake and Hydro Control Linkage ( - 020000)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	M140227	1	Compression Spring	-
2	M111078	1	Guide	-
3	M131798	1	Rod	NLA, BRAKE
4	11M7082	2	Cotter Pin	2.500 X 25 mm
4	11M7015	1	Cotter Pin	3.200 X 25 mm, (BRAKE ROD TO RETAINER)
5	M134468	1	Retainer	NLA; ORDER M163572; Brake Spring
5	M163572	1	Retainer	-
6	19M7932	6	Cap Screw	M8 X 16
7	14M7298	6	Flange Nut	M8
8	M153350	1	Plate	NLA; SUB FOR M114235
9	N105572	2	Snap Ring	-
10	AM124398	1	Shaft	NLA
11	M110989	1	Spacer	-
12	-	2	Part 14	(ORDER AM126564)
13	24H1227	2	Washer	17/32" X 13/16" X 0.060"
14	GX25949	1	Pad	SUB FOR M112626, Forward Pedal
15	M70807	1	Extension Spring	-
16	M111056	1	Pad	BRAKE PEDAL
17	M111058	2	Bushing	-
18	M119319	1	Rod	NLA; Hydro Control
19	14M7275	2	Nut	M12
20	12H292	1	Lock Washer	1/2"
21	M133237	1	Tie Rod End	-
22	M72691	1	Retainer	-
23	14M7274	2	Nut	M10
24	M94510	1	Pin Fastener	-
25	12H310	1	Lock Washer	3/8"

Brake and Hydro Control Linkage ( - 020000)
