BRAKE AND HYDRO CONTROL LINKAGE (FOR K66 TRANSMISSION)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	M140227	1	Compression Spring	-
2	M134796	1	Guide	-
3	M136027	1	Rod	NLA; Brake
4	11M7082	3	Cotter Pin	2.500 X 25 mm
4	11M7015	1	Cotter Pin	3.200 X 25 mm, (BRAKE ROD TO RETAINER)
5	M134468	1	Retainer	NLA; ORDER M163572; Brake Spring
5	M163572	1	Retainer	-
6	19M7932	5	Cap Screw	M8 X 16
7	14M7298	5	Flange Nut	M8
8	M153350	1	Plate	NLA; SUB FOR M114235
9	N105572	2	Snap Ring	-
10	AM127200	1	Shaft	-
11	M110989	2	Spacer	-
12	-	2	Part 14	(ORDER AM126564)
13	24H1227	4	Washer	17/32" X 13/16" X 0.060"
14	GX25949	1	Pad	SUB FOR M112626, Forward Pedal
15	M70807	1	Extension Spring	-
16	M111056	1	Pad	BRAKE PEDAL
17	M137181	1	Bushing	-
18	M136078	1	Rod	HYDRO CONTROL
19	14M7275	2	Nut	M12
20	12H292	2	Lock Washer	1/2"
21	M110994	1	End	-
22	M136165	1	Rod	CLUTCH
23	14M7274	2	Nut	M10
24	M119757	1	Swivel	-
25	12H310	1	Lock Washer	3/8"
26	M72691	1	Retainer	-
27	11M7015	1	Cotter Pin	3.200 X 25 mm
28	11M7080	2	Cotter Pin	2.500 X 16 mm
29	AM128396	1	Arm	LINK
30	AM127010	1	Link	PEDAL LOCK
31	M137394BLE	1	Plate	NLA;Rio Switch, (SUB FOR M137394)
32	M111058	1	Bushing	-

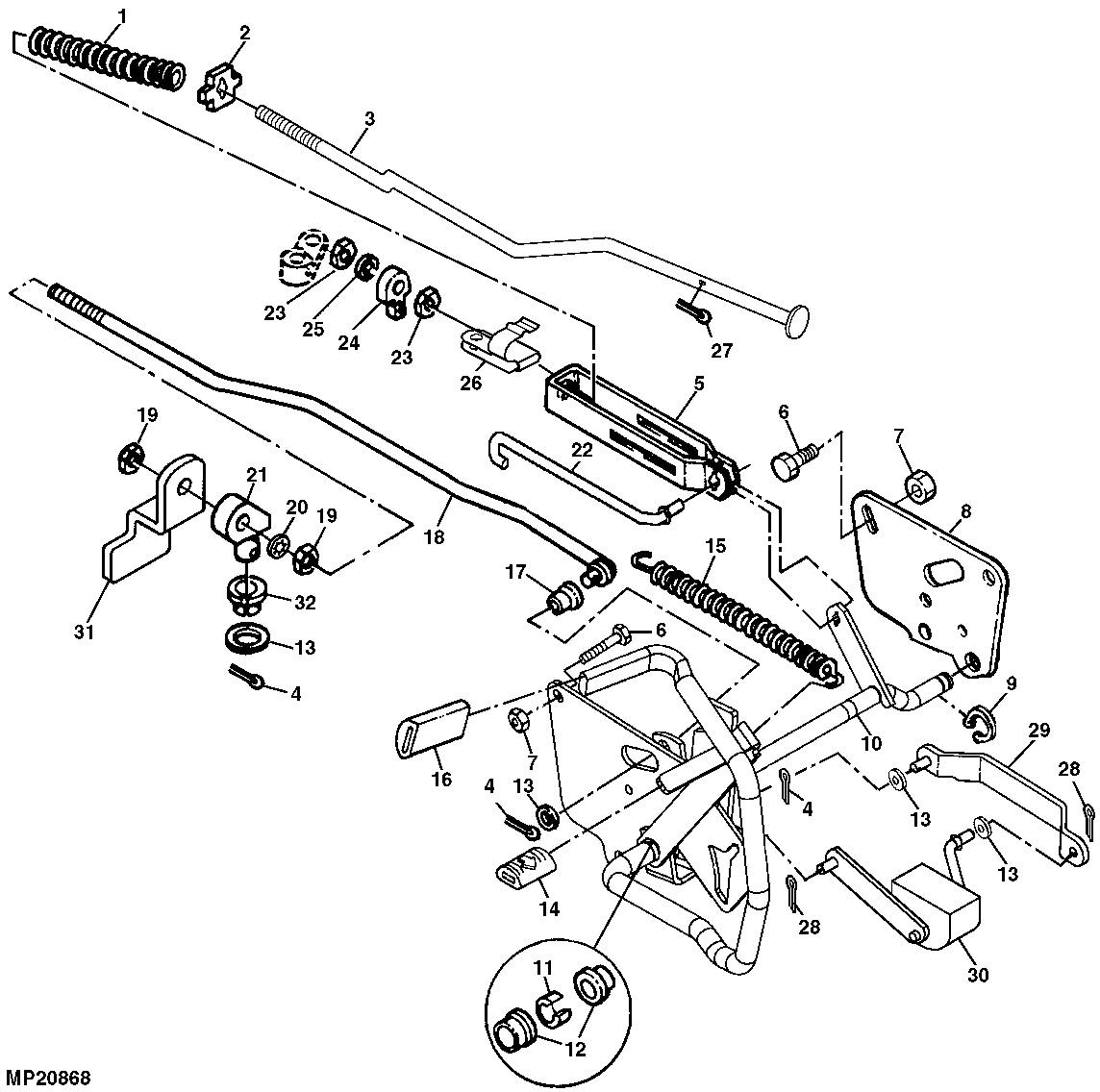

BRAKE AND HYDRO CONTROL LINKAGE (FOR K66 TRANSMISSION)
