Engine Cooling System Hoses W/ Weight Restriction

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H212949	2	Grommet	-
2	M164585	2	Hose Clamp	-
3	-	2	Part 3	CTL 936 mm, MF TY25141
4	19M7866	25	Screw	M8 X 20
5	HXE42721	2	Angle	-
6	HXE48720	6	Angle	-
7	H162860	6	Nut	-
8	AH77924	1	Clip	-
9	H123918	1	Spacer	-
10	19M8318	1	Screw	M8 X 45
11	HXE61296	1	Tee Fitting	-
12	-	1	Part 12	CTL 2832 mm, MF TY22326
13	-	1	Part 13	CTL 2627 mm, MF TY22328
14	HXE62923	1	Tee Fitting	-
15	AH90990	4	Clip	-
16	19M7867	2	Screw	M8 X 25
17	AH77869	16	Clip	-
18	HXE76978	1	Bracket	-
19	AFH203668	1	Tie Band	-
20	R184863	4	Hose Clamp	-
21	R49921	2	Clamp	-
22	14M7296	1	Flange Nut	M10
23	14M7298	21	Flange Nut	M8
24	19M7784	2	Screw	M10 X 20
25	-	1	Part 25	CTL 2542 mm, MF TY22328
26	-	1	Part 26	CTL 2667 mm, MF TY22326
27	R251581	2	Clamp	-
28	T184924	4	Hose Clamp	-
29	M84309	2	Nut	-

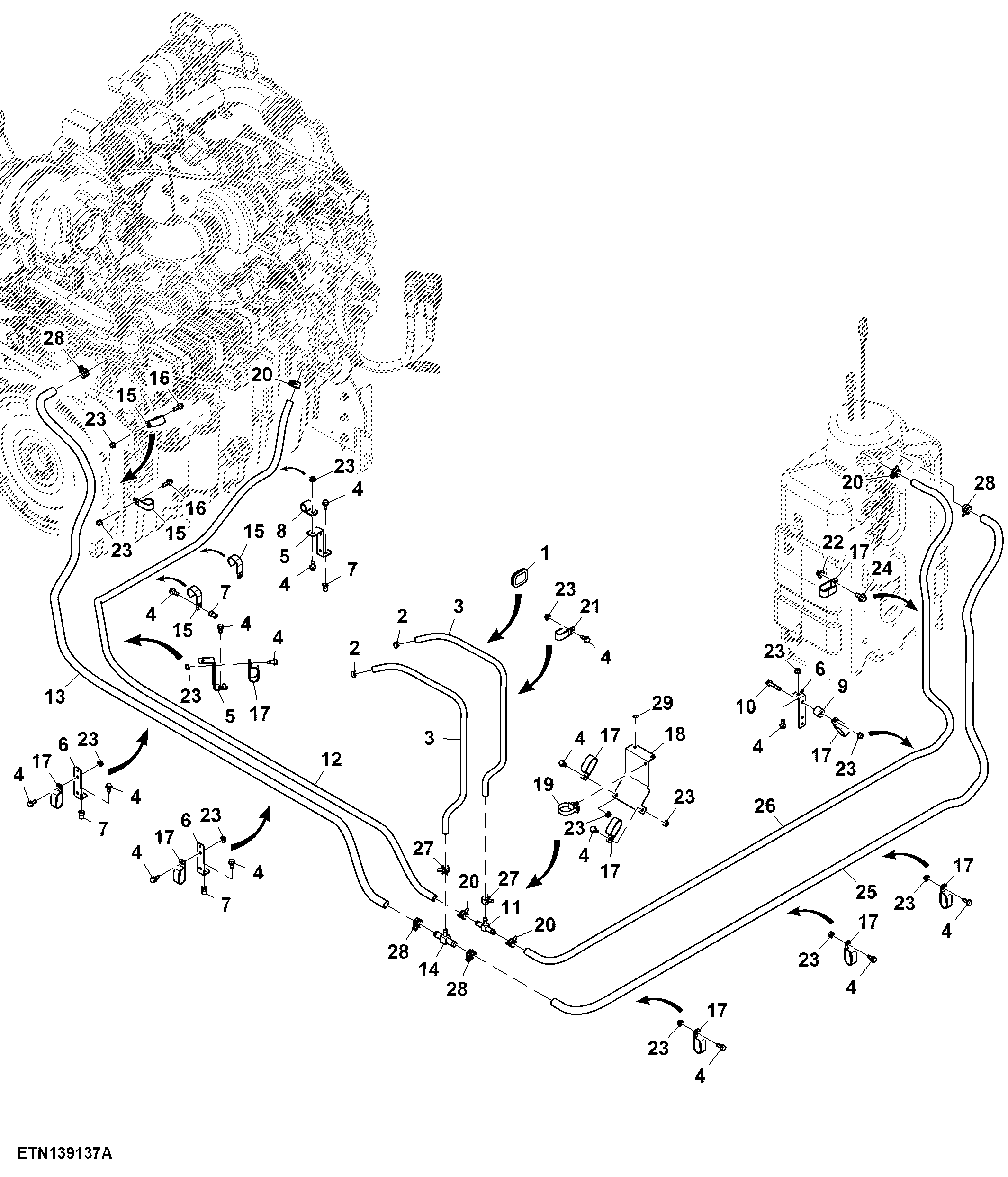

Engine Cooling System Hoses W/ Weight Restriction
