Открытый узел

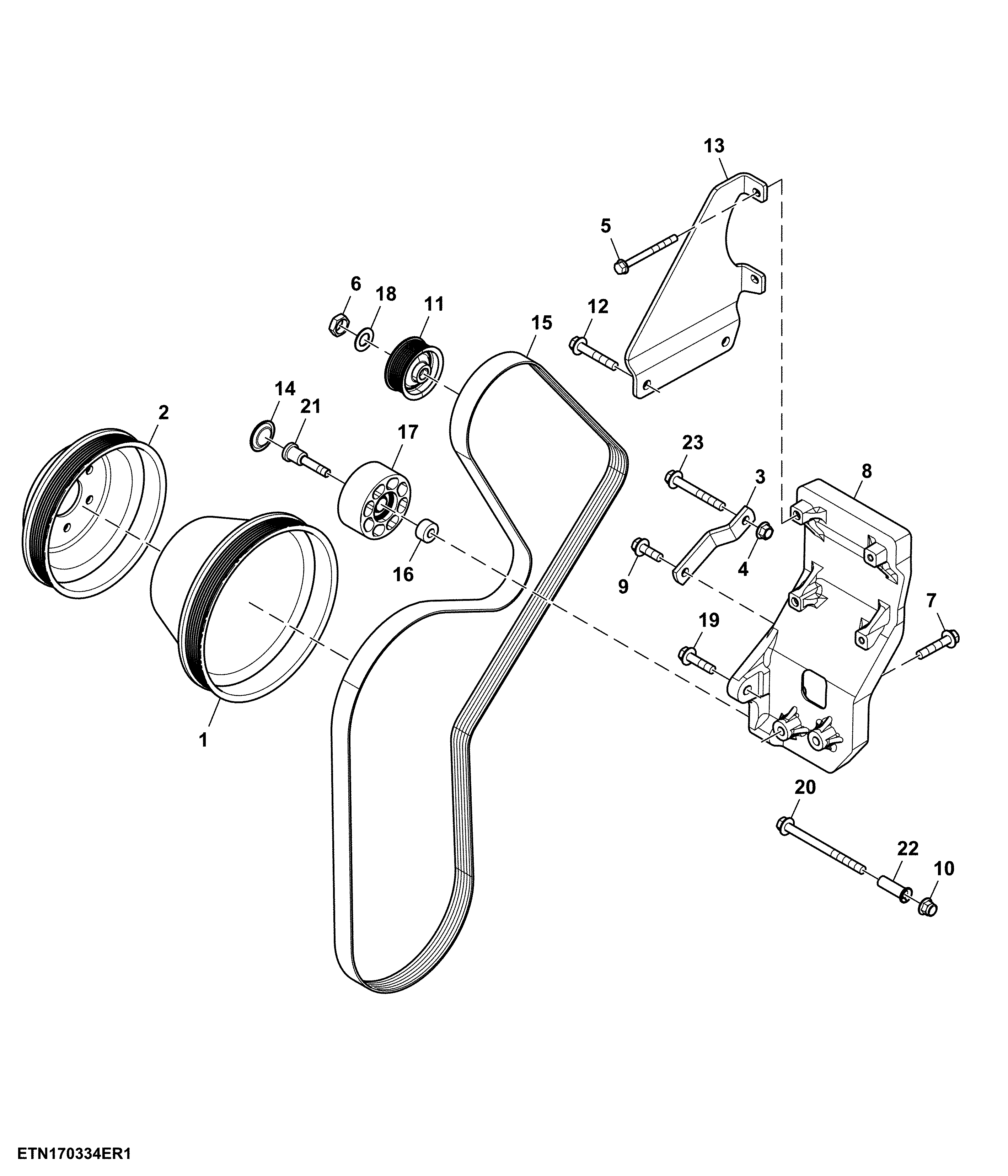

Front Engine Drive W/ Air Compressor, Tier 2 / Tier 3

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	H206426	1	Pulley	-
2	HXE123034	1	Pulley	-
3	H213603	1	Strap	-
4	14M7296	1	Flange Nut	M10
5	19M7913	4	Screw	M8 X 90
6	14M7158	1	Nut	M16
7	19M8292	2	Screw	M10 X 50
8	HXE20994	1	Support	-
9	19M7786	1	Screw	M10 X 30
10	14M7400	1	Lock Nut	M10
11	HXE128830	1	Pulley	-
12	19M7807	2	Screw	M10 X 60
13	H213225	1	Bracket	-
14	R99590	1	Cover	-
15	HXE32806	1	V-Belt	LGTH = 2370 mm, WIDTH = 28 mm
16	H213604	1	Spacer	-
17	RE505265	1	Idler	-
18	12M7131	1	Washer	17 X 30 X 1.600 mm
19	19M7804	1	Screw	M10 X 40
20	19M7898	1	Screw	M10 X 130
21	R130589	1	Screw	-
22	R134010	1	Bushing	-
23	19M7810	1	Screw	M10 X 80

Front Engine Drive W/ Air Compressor, Tier 2 / Tier 3

Нет текстового описания
