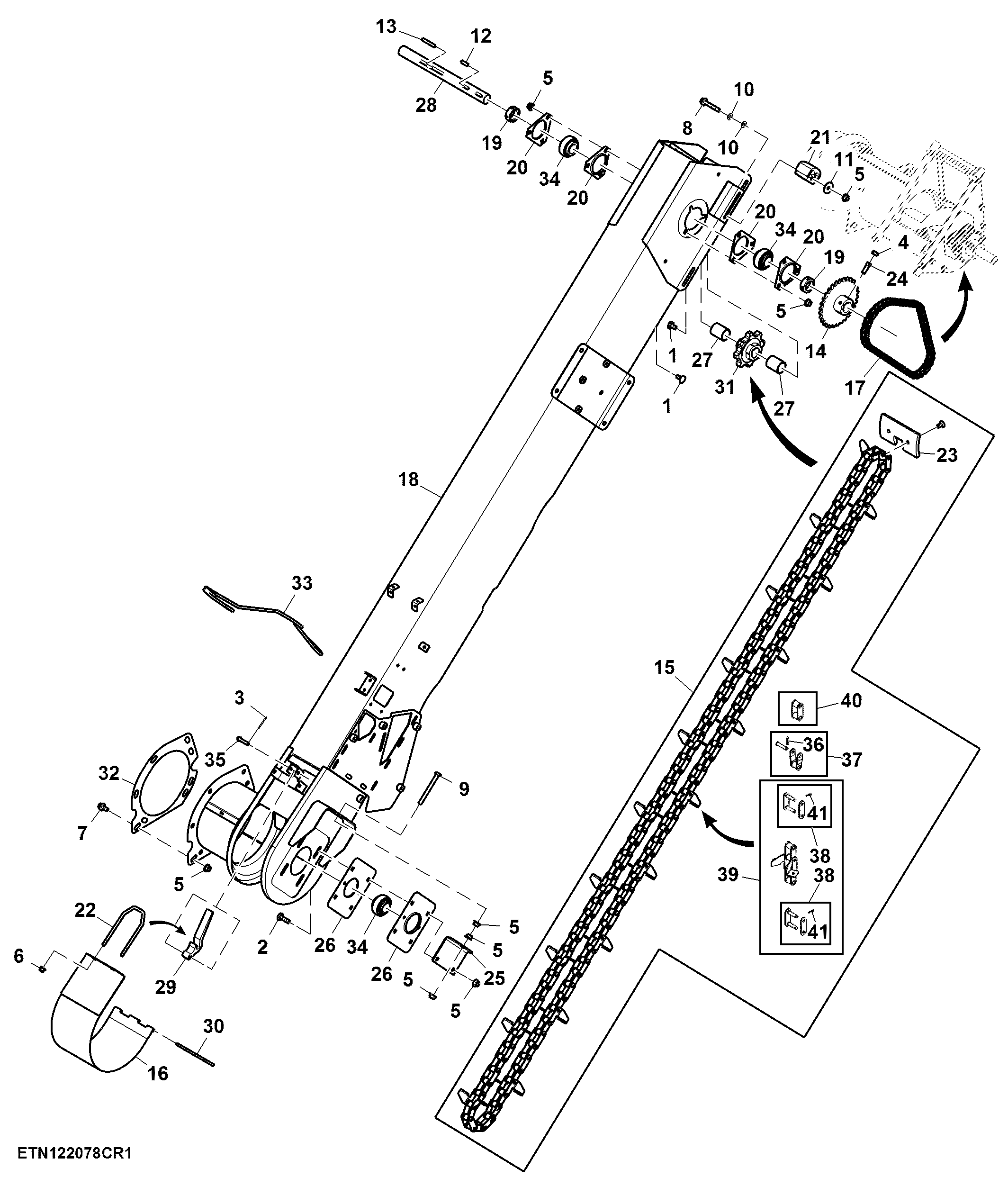

Standard Tailings Elevator, Wide, Rice

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7190	6	Bolt	M10 X 20
2	03M7193	4	Bolt	M10 X 35
3	11M7081	1	Cotter Pin	2.500 X 20 mm
4	14M7274	1	Nut	M10
5	14M7296	16	Flange Nut	M10
6	14M7396	2	Lock Nut	M8
7	19M7784	8	Screw	M10 X 20
8	19M7807	1	Screw	M10 X 60
9	19M8241	1	Cap Screw	M10 X 100
10	24M7028	2	Washer	10.500 X 20 X 2 mm
11	24M7101	1	Washer	11 X 34 X 3 mm
12	26M4228	1	Shaft Key	8 X 28 mm
13	49M6480	1	Shaft Key	8 X 7 X 50 mm
14	AH126008	1	Chain Sprocket	Z = 30
15	AH148021	1	Roller Chain	L = 115
16	AH217786	1	Door	-
17	AXE55094	1	Link Chain	L = 58
18	AXE63224	1	Elevator	-
19	AZ10045	2	Eccentric Locking Collar	-
20	E10018	4	Pressed Flanged Housing	-
21	H109736	1	Tightener	-
22	H128877	1	U-Bolt	-
23	H135235	19	Paddle	-
24	H138435	1	Set Screw	-
25	H152914	1	Angle	-
26	H152916	2	Pressed Flanged Housing	-
27	H155427	2	Spacer	-
28	H156938	1	Shaft	-
29	H161342	1	Lever	-
30	H165676	1	Pin	-
31	H177988	1	Sprocket Segments	Z = 8
32	HXE74666	1	Isolator	-
33	HXE84402	1	Spring	-
34	JD10384	3	Bearing	-
35	RV810A	1	Pin Fastener	-
36	11M7099	1	Cotter Pin	2 X 12 mm
37	AH137631	1	Chain Link	-
38	AH137630	1	Chain Link	-
39	AH201047	1	Linkage Kit	-
40	AH158635	1	Chain Link	-
41	H84026	1	Hook	-

Standard Tailings Elevator, Wide, Rice

Нет текстового описания
