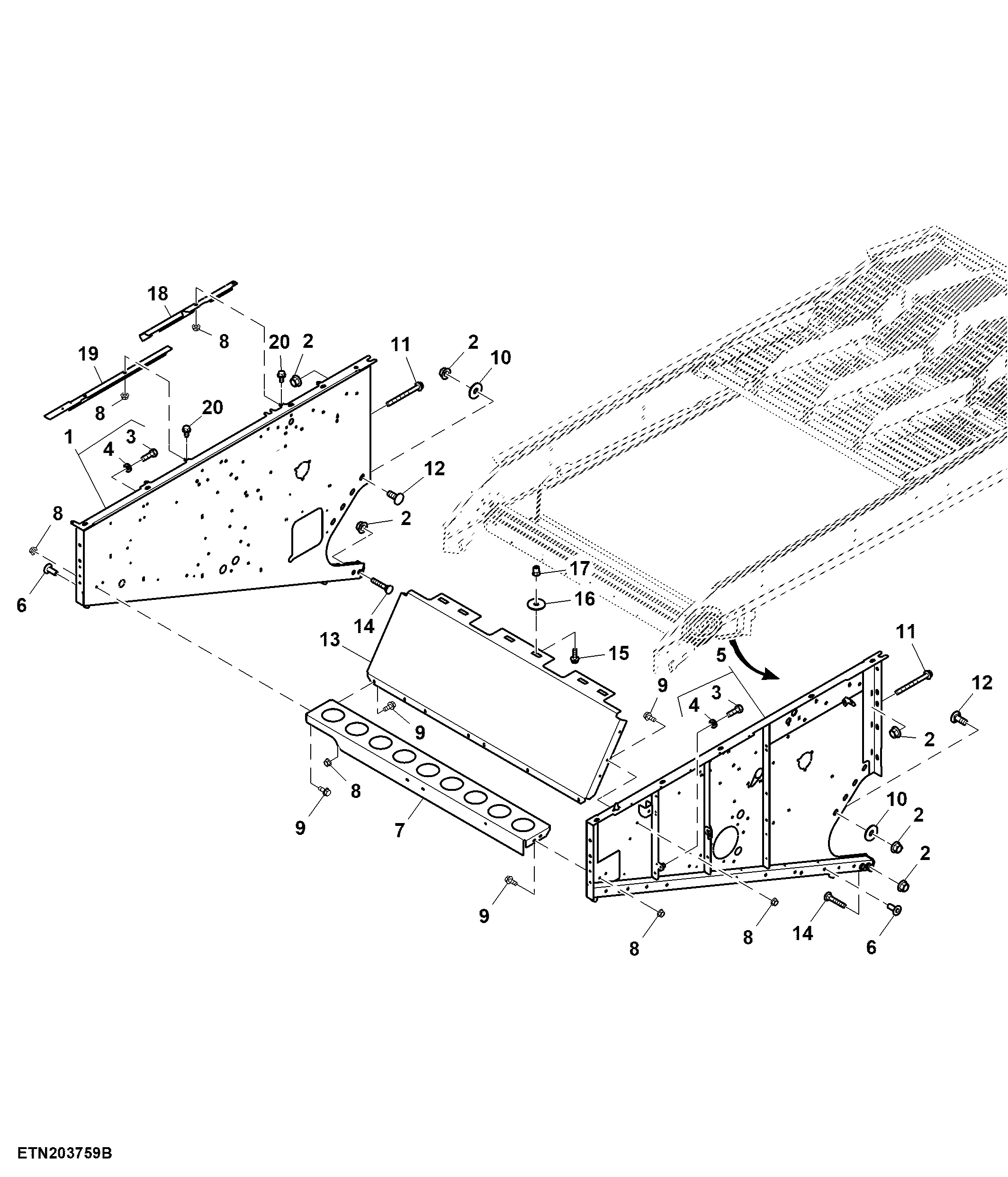

Main Frame Side Sheet Extension (810001 - )

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AXE77892	1	Extension	LH
2	14M7299	23	Flange Nut	M12
3	19M7162	2	Cap Screw	M8 X 16
4	24H1887	2	Washer	11/32" X 1" X 0.134"
5	AXE73817	1	Extension	RH
6	H236386	18	Nut	-
7	HXE34189	1	Reinforcement	-
8	14M7298	21	Flange Nut	M8
9	19M7866	16	Screw	M8 X 20
10	24M7180	8	Washer	13 X 37 X 3 mm
11	19M7838	10	Screw	M12 X 130
12	03M7198	8	Bolt	M12 X 30
13	HXE67300	1	Reinforcement	-
14	HXE82927	4	Bolt	-
15	19M7867	7	Screw	M8 X 25
16	HXE19694	6	Washer	11 X 39 X 3 mm (0.433" X 1.535" X 0.118")
17	H154071	6	Nut	-
18	HXE146971	1	Shield	-
19	HXE146972	1	Shield	-
20	19M7865	4	Screw	M8 X 16

Main Frame Side Sheet Extension (810001 - )
