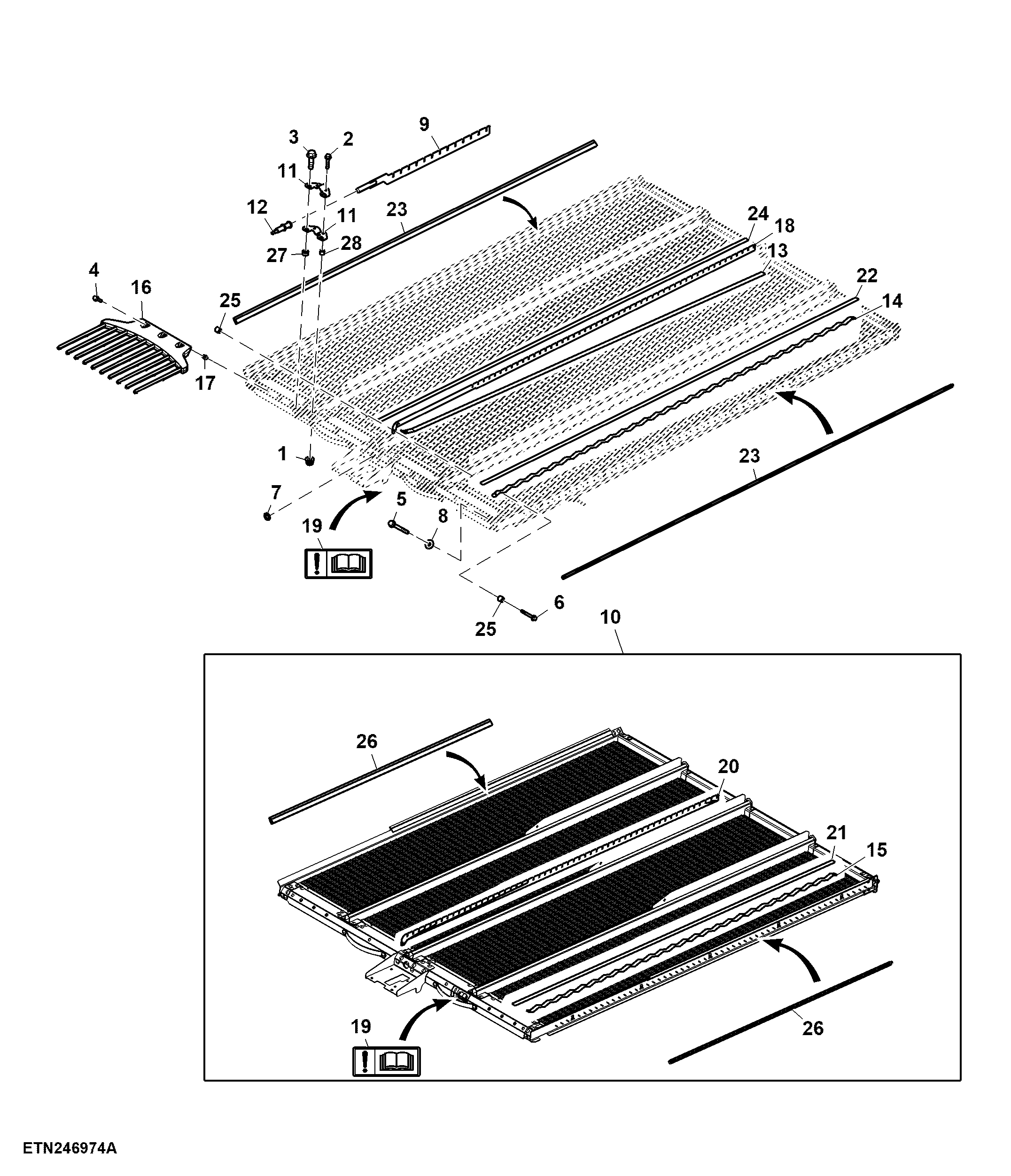

DF4 Frame Elements

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7397	4	Lock Nut	M6
2	19M7796	2	Screw	M6 X 30
3	19M7835	2	Screw	M10 X 35
4	19M7863	12	Screw	M6 X 25
5	19M8039	8	Screw	M8 X 80
6	19M8321	2	Screw	M6 X 45
7	24M7044	5	Washer	13 X 20 X 2 mm
8	24M7207	8	Washer	8.400 X 24 X 2 mm
9	AXE39990	1	Adjuster	-
10	AXE62797	1	Sieve	DF4
11	H156800	2	Retainer	-
12	H156801	1	Actuator	-
13	HXE107148	1	Strip	Center
14	HXE107695	3	Leaf Spring	-
15	HXE107702	3	Strip	Wave
16	HXE117214	2	Finger	-
17	HXE117215	12	Nut	-
18	HXE174984	1	Bar	-
19	HXE42305	2	Label	Refer To Operator Manual
20	HXE65866	1	Bar	Long
21	HXE65868	2	Strip	Center
22	HXE65874	2	Strip	Outside
23	HXE65878	2	Isolator	-
24	HXE68054	1	Strip	-
25	HXE87739	4	Bushing	-
26	HXE96853	2	Isolator	-
27	M90781	2	Spacer	-
28	R52516	2	Bushing	-
