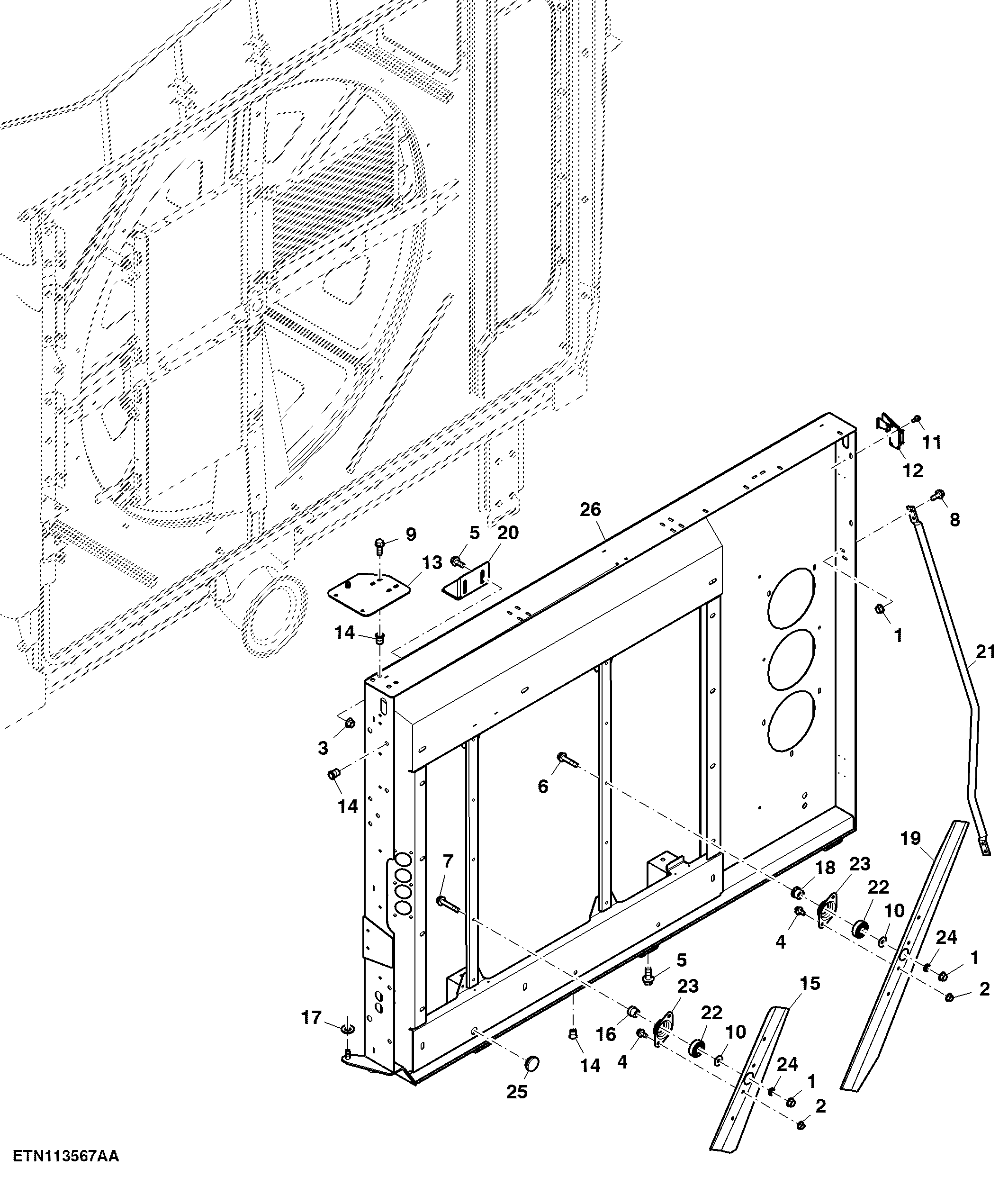

Cooling Package Frame, Tier 2 / Tier 3

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7298	7	Flange Nut	M8
2	14M7303	6	Flange Nut	M6
3	14M7518	2	Flange Nut	M10
4	19M7774	6	Screw	M6 X 12
5	19M7785	8	Screw	M10 X 25
6	19M7798	1	Screw	M8 X 40
7	19M7799	2	Screw	M8 X 45
8	19M7866	4	Screw	M8 X 20
9	19M7867	4	Screw	M8 X 25
10	24M7207	3	Washer	8.400 X 24 X 2 mm
11	DQ04853	8	Rivet	4.800 mm (0.189")
12	AH87272	2	Latch	-
13	AXE27139	1	Bracket	-
14	H158135	15	Nut	-
15	H203828	2	Fan Blade	-
16	H206693	2	Hub	-
17	H220407	1	Washer	-
18	H225067	1	Spacer	-
19	H226258	1	Blade	-
20	HXE14546	1	Bracket	-
21	HXE38698	1	Brace	-
22	JD29980	3	Needle Bearing	-
23	Z33854	3	Pressed Flanged Housing	-
24	12M7065	3	Lock Washer	8 mm
25	L76259	1	Plug	-
26	AXE40790	1	Frame	-

Cooling Package Frame, Tier 2 / Tier 3

Нет текстового описания
