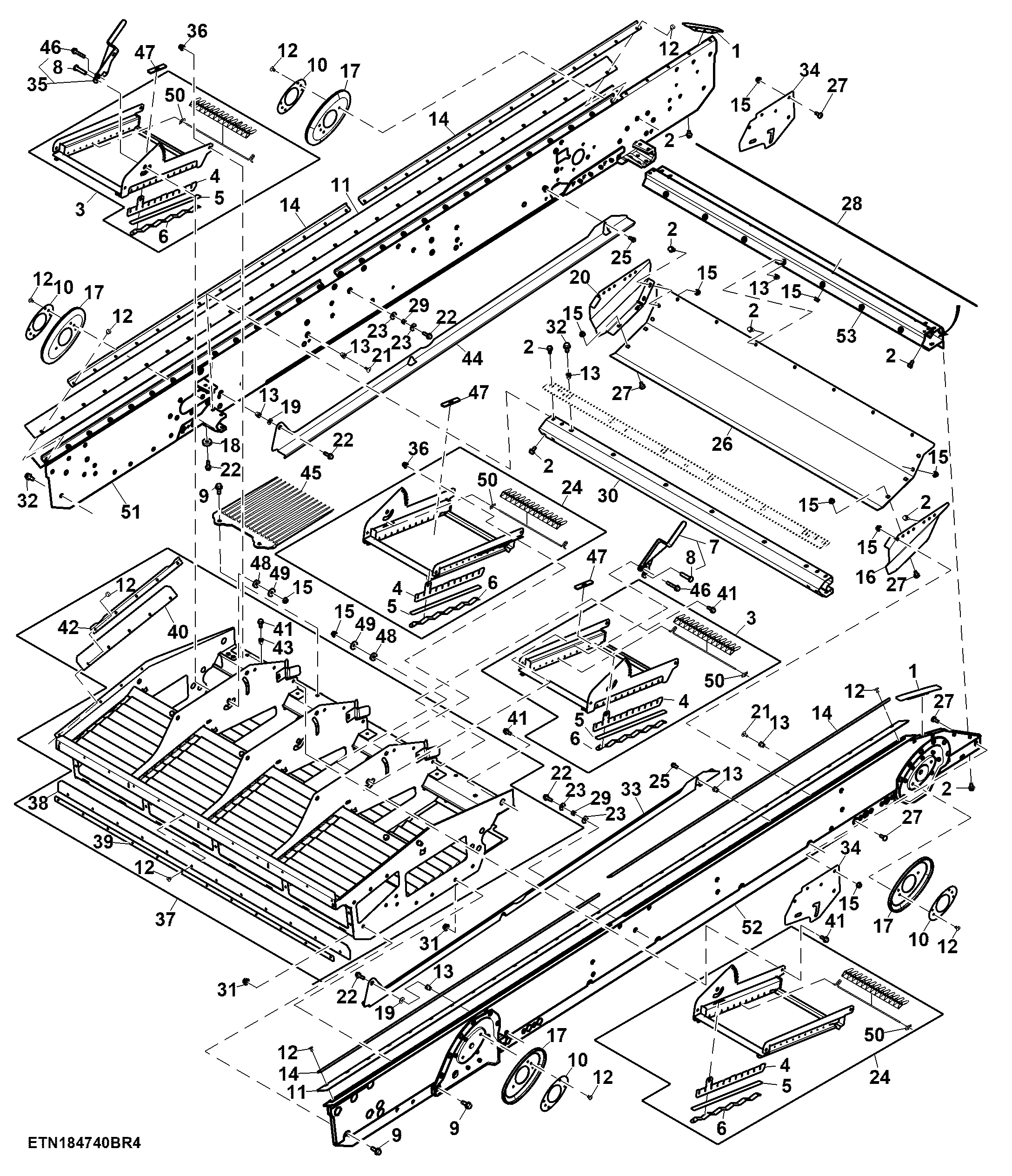

Chaffer Frame, Small Grain W/ Adjustable Pre-Cleaner

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	HXE114912	4	Cap	-
2	19M7865	39	Screw	M8 X 16
3	AXE48157	2	Grate	-
4	HXE84509	8	Plate	-
5	HXE84510	8	Strip	-
6	HXE84511	8	Leaf Spring	-
7	AXE58217	1	Handle	-
8	45M7110	4	Pin Fastener	10 X 45 mm
9	19M7785	12	Screw	M10 X 25
10	HXE84810	4	Retainer	-
11	HXE82884	2	Sealing Trim	-
12	M64720	86	Rivet	-
13	H158135	37	Nut	-
14	HXE102790	4	Retainer	-
15	14M7298	26	Flange Nut	M8
16	HXE94188	1	Sheet	-
17	HXE84930	4	Seal	-
18	Z100078	4	Bushing	-
19	HXE92280	2	Bushing	-
20	HXE94011	1	Sheet	-
21	R115466	16	Plug	-
22	19M7867	10	Screw	M8 X 25
23	24M7298	4	Washer	8.400 X 25 X 2 mm
24	AXE48156	2	Grate	-
25	CE30748	2	Screw	-
26	HXE94069	1	Sheet	-
27	03M7386	18	Bolt	M8 X 20
28	HXE41901	1	Plate	-
29	H169160	2	Bushing	-
30	AXE54696	1	Channel	-
31	14M7296	22	Flange Nut	M10
32	19M7784	24	Screw	M10 X 20
33	HXE97122	1	Rail	LH
34	HXE94955	2	Plate	-
35	AXE58216	1	Handle	-
36	14M7396	8	Lock Nut	M8
37	AXE87559	1	Box	SUB FOR AXE68096,AXE54764
38	HXE65781	1	Seal	-
39	HXE65784	1	Retainer	-
40	HXE132630	2	Sealing Trim	SUB FOR HXE82896
41	19M7866	28	Screw	M8 X 20
42	HXE82897	2	Retainer	-
43	H154071	22	Nut	-
44	HXE97123	1	Rail	RH
45	H132161	4	Finger	-
46	19M8318	2	Screw	M8 X 45
47	HXE125984	4	Cover	-
48	HXE125983	2	Bushing	-
49	24M7024	2	Washer	9 X 28 X 3 mm
50	H178105	4	Nut	4 mm (0.157")
51	-	1	Part 51	ORDER KXE10822 OR KXE10514
52	-	1	Part 52	ORDER KXE10822 OR KXE10514
53	-	1	Part 53	ORDER KXE10545; INCLUDES H158135
