Открытый узел

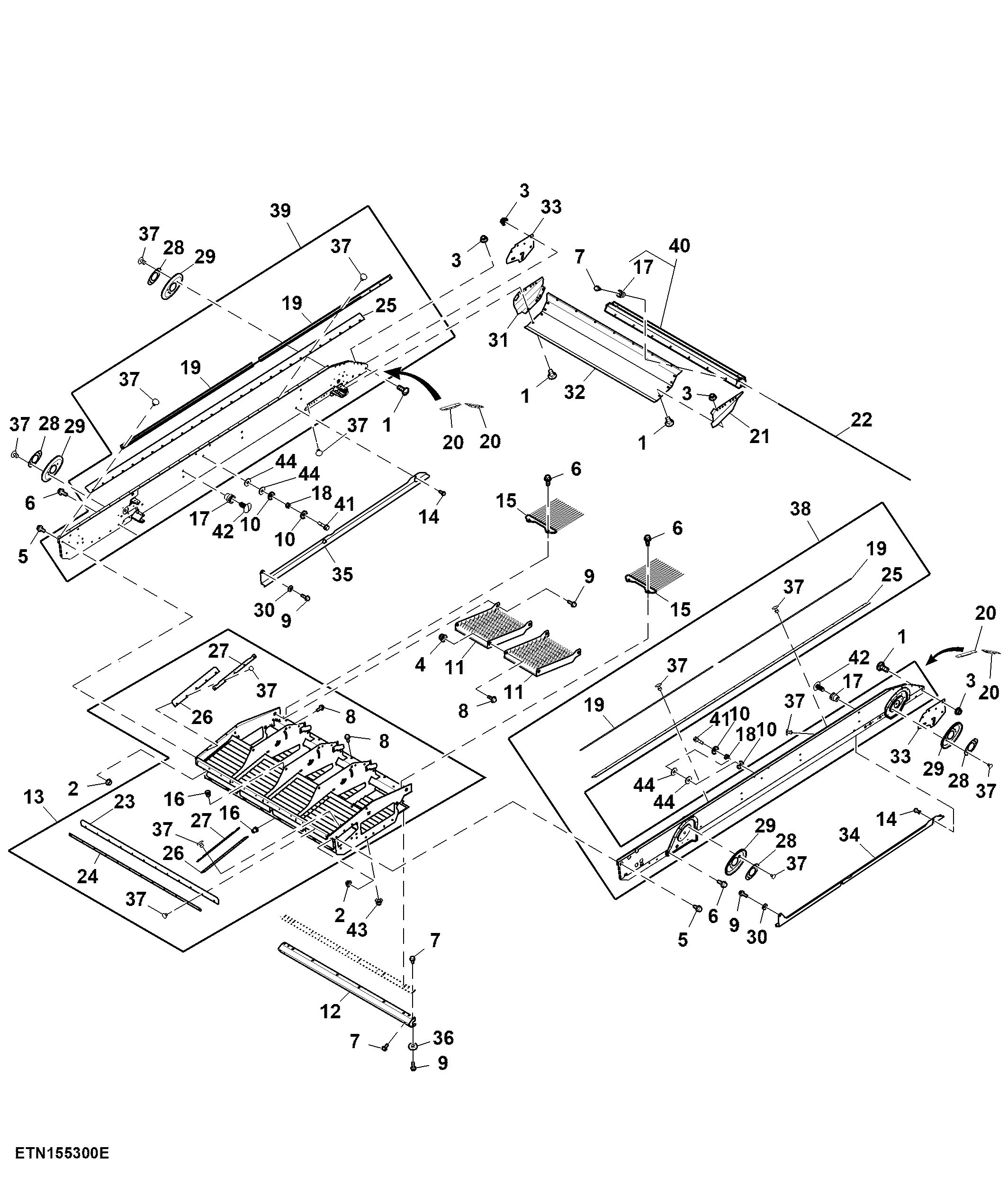

Chaffer Frame, Small Grain

Chaffer Frame, Small Grain

Chaffer Frame, Small Grain

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Chaffer Frame, Small Grain

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7386	18	Bolt	M8 X 20
2	14M7296	22	Flange Nut	M10
3	14M7298	26	Flange Nut	M8
4	14M7396	6	Lock Nut	M8
5	19M7784	18	Screw	M10 X 20
6	19M7785	12	Screw	M10 X 25
7	19M7865	45	Screw	M8 X 16
8	19M7866	48	Screw	M8 X 20
9	19M7867	8	Screw	M8 X 25
10	24M7298	4	Washer	8.400 X 25 X 2 mm
11	AXE39715	4	Grate	-
12	AXE54696	1	Channel	-
13	AXE87559	1	Box	SUB FOR AXE54764
14	CE30748	2	Screw	-
15	H132161	4	Finger	-
16	H154071	22	Nut	-
17	H158135	37	Nut	-
18	H169160	2	Bushing	-
19	HXE102790	8	Retainer	-
20	HXE114912	4	Cap	-
21	HXE94188	1	Sheet	-
22	HXE41901	1	Plate	-
23	HXE65781	1	Seal	-
24	HXE65784	2	Retainer	-
25	HXE82884	4	Sealing Trim	-
26	HXE132630	4	Sealing Trim	SUB FOR HXE82896
27	HXE82897	4	Retainer	-
28	HXE84810	4	Retainer	-
29	HXE84930	4	Seal	-
30	HXE92280	2	Bushing	-
31	HXE94011	1	Sheet	-
32	HXE94069	1	Sheet	-
33	HXE94955	2	Plate	-
34	HXE97122	1	Rail	LH
35	HXE97123	1	Rail	RH
36	Z100078	4	Bushing	-
37	M64720	86	Rivet	-
38	-	1	Part 38	LH, ORDER KXE10822ORKXE10514
39	-	1	Part 39	RH, ORDER KXE10822ORKXE10514
40	KXE10545	1	Frame Kit	INCLUDES H158135
41	19M7868	2	Screw	M8 X 30
42	R115466	16	Plug	-
43	14M7400	8	Lock Nut	M10
44	24M7207	4	Washer	8.400 X 24 X 2 mm
