Chaffer, DF4 Class 6–9 Small Grain W/ Adjustable Precleaner

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7386	18	Bolt	M8 X 20
2	14M7296	46	Flange Nut	M10
3	14M7298	26	Flange Nut	M8
4	14M7396	8	Lock Nut	M8
5	14M7400	32	Lock Nut	M10
6	19M7784	24	Screw	M10 X 20
7	19M7785	12	Screw	M10 X 25
8	19M7865	39	Screw	M8 X 16
9	19M7866	48	Screw	M8 X 20
10	19M7867	10	Screw	M8 X 25
11	19M8318	2	Screw	M8 X 45
12	24M7024	2	Washer	9 X 28 X 3 mm
13	24M7207	4	Washer	8.400 X 24 X 2 mm
14	45M7110	4	Pin Fastener	10 X 45 mm
15	AXE48156	2	Grate	Front Chaffer Adjustable
16	AXE48157	2	Grate	-
17	AXE54696	1	Channel	Front, Crossbar
18	AXE58216	1	Handle	-
19	AXE58217	1	Handle	-
20	AXE87559	1	Box	-
21	KXE10435	1	Frame Kit	Rear
22	CE30748	4	Screw	-
23	H132161	4	Finger	-
24	H154071	44	Nut	-
25	H158135	67	Nut	-
26	H169160	2	Bushing	-
27	HXE102790	4	Retainer	Frame Side
28	HXE114912	4	Cap	-
29	HXE125983	2	Bushing	-
30	HXE125984	4	Cover	-
31	HXE132630	4	Sealing Trim	Front
32	HXE164376	1	Rail	LH
33	HXE164377	1	Sheet	LH
34	HXE164537	1	Sheet	RH
35	HXE164551	1	Rail	RH
36	HXE41901	1	Plate	-
37	HXE65781	2	Seal	-
38	HXE65784	6	Retainer	-
39	HXE82897	4	Retainer	-
40	HXE84509	8	Plate	-
41	HXE84510	8	Strip	-
42	HXE84511	8	Leaf Spring	-
43	HXE84810	4	Retainer	-
44	HXE84930	4	Seal	-
45	HXE94069	1	Sheet	Rear, Frame Floor
46	HXE94955	2	Plate	-
47	M64720	164	Rivet	-
48	UC28310	2	Spacer	-
49	Z100078	4	Bushing	-

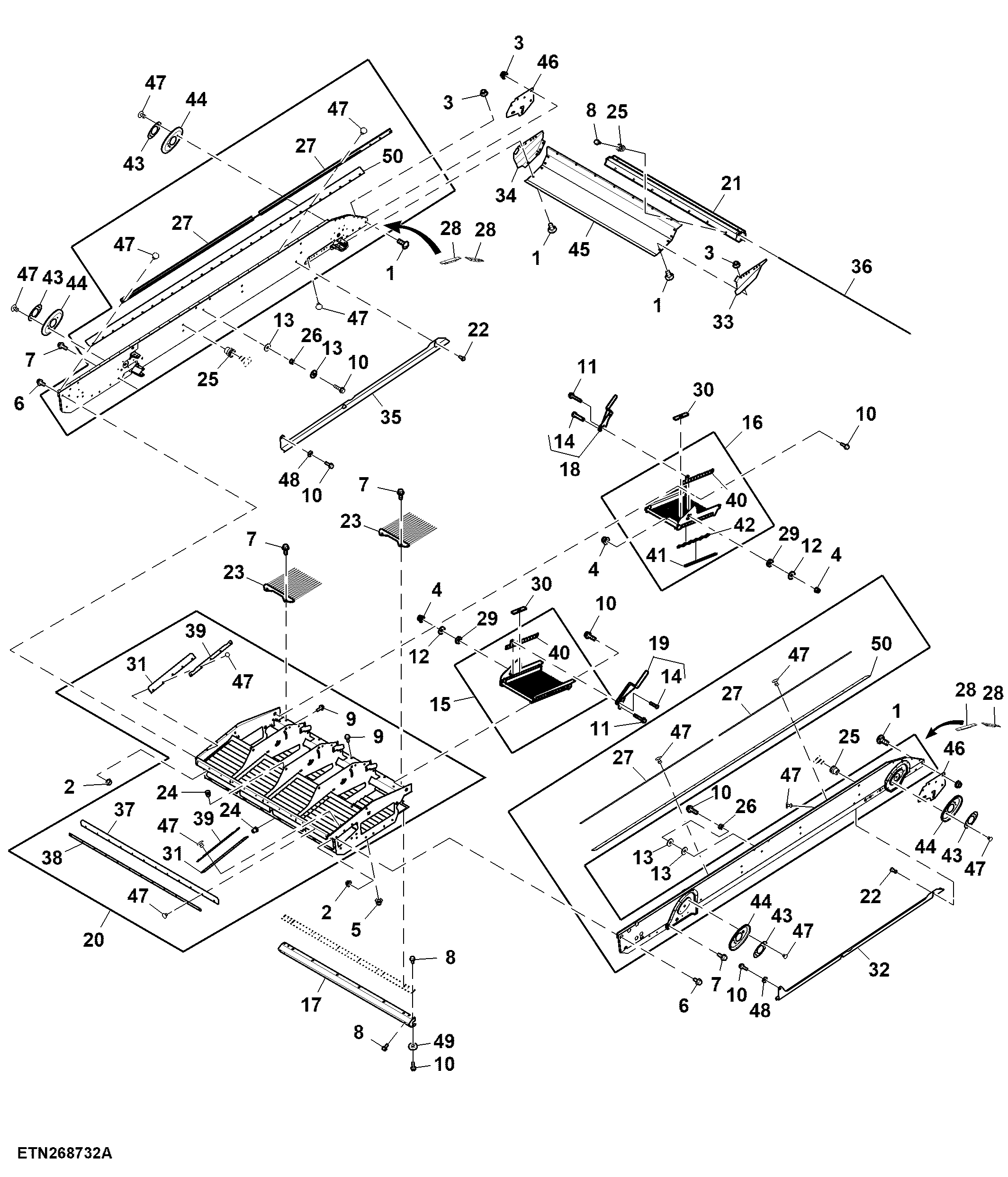

Chaffer, DF4 Class 6–9 Small Grain W/ Adjustable Precleaner

Нет текстового описания
