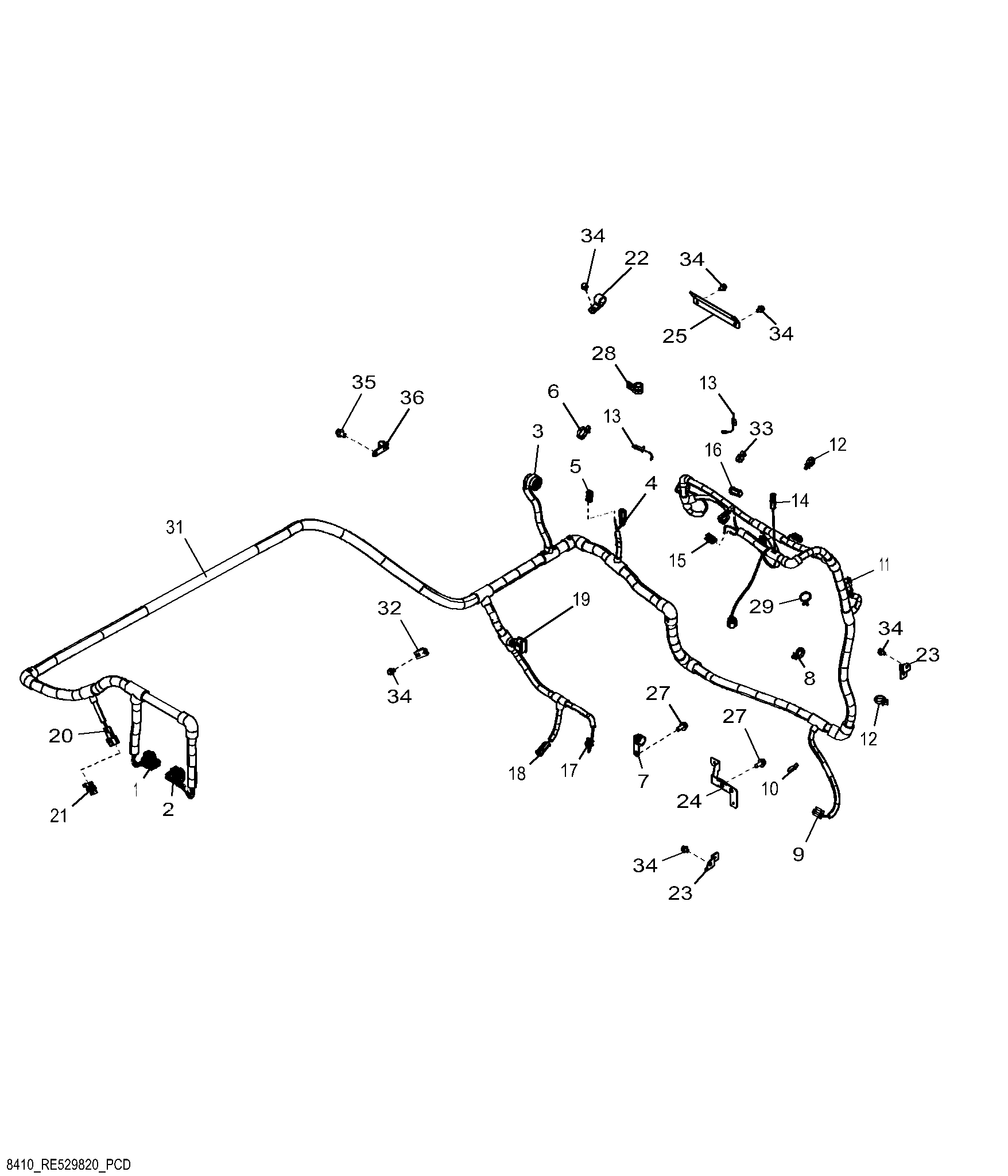

8410 Engine Wiring Harness

8410 Engine Wiring Harness

8410 Engine Wiring Harness

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

8410 Engine Wiring Harness

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	57M10606	1	Elec. Connector Housing	-
2	57M10605	1	Elec. Connector Housing	-
3	57M7746	1	Electrical Connector Assy	-
4	AZ100110	1	Electrical Connector Assy	-
5	57M8639	3	Elec. Connector Housing	-
6	57M9248	2	Clip	-
7	57M9503	1	Clamp	-
8	57M9247	5	Clip	-
9	57M8601	3	Elec. Connector Housing	-
10	57M9243	2	Clip	-
11	57M8735	1	Elec. Connector Housing	-
12	57M9245	4	Clip	-
13	57M9597	2	Elec.Connect Locking Device	-
14	R78052	1	Electrical Connector Assy	-
15	57M8542	1	Elec. Connector Housing	-
16	57M8635	1	Elec. Connector Housing	-
17	57M8625	1	Elec. Connector Housing	-
18	57M7256	1	Elec. Connector Housing	-
19	57M8917	1	Elec. Connector Housing	-
20	57M7305	1	Elec. Connector Housing	-
21	57M7280	1	Elec. Connector Housing	-
22	T115715	1	Clamp	-
23	R521338	4	Bracket	-
24	R522925	1	Bracket	ORDER R525833
24	R525833	1	Bracket	-
25	R521310	1	Bracket	-
27	19M7784	2	Screw	M10 X 20
28	T74416	1	Clamp	-
29	R44302	3	Tie Band	-
30	R522503	1	Bracket	-
31	RE532131	1	Wiring Harness	ORDER RE547753
31	RE547753	1	Wiring Harness	-
32	57M9589	1	Clamp	-
33	57M9244	1	Clip	-
34	RE524730	10	Cap Screw	-
35	19M7783	1	Screw	M10 X 16
36	57M8824	1	Elec. Connector Accessory	-
