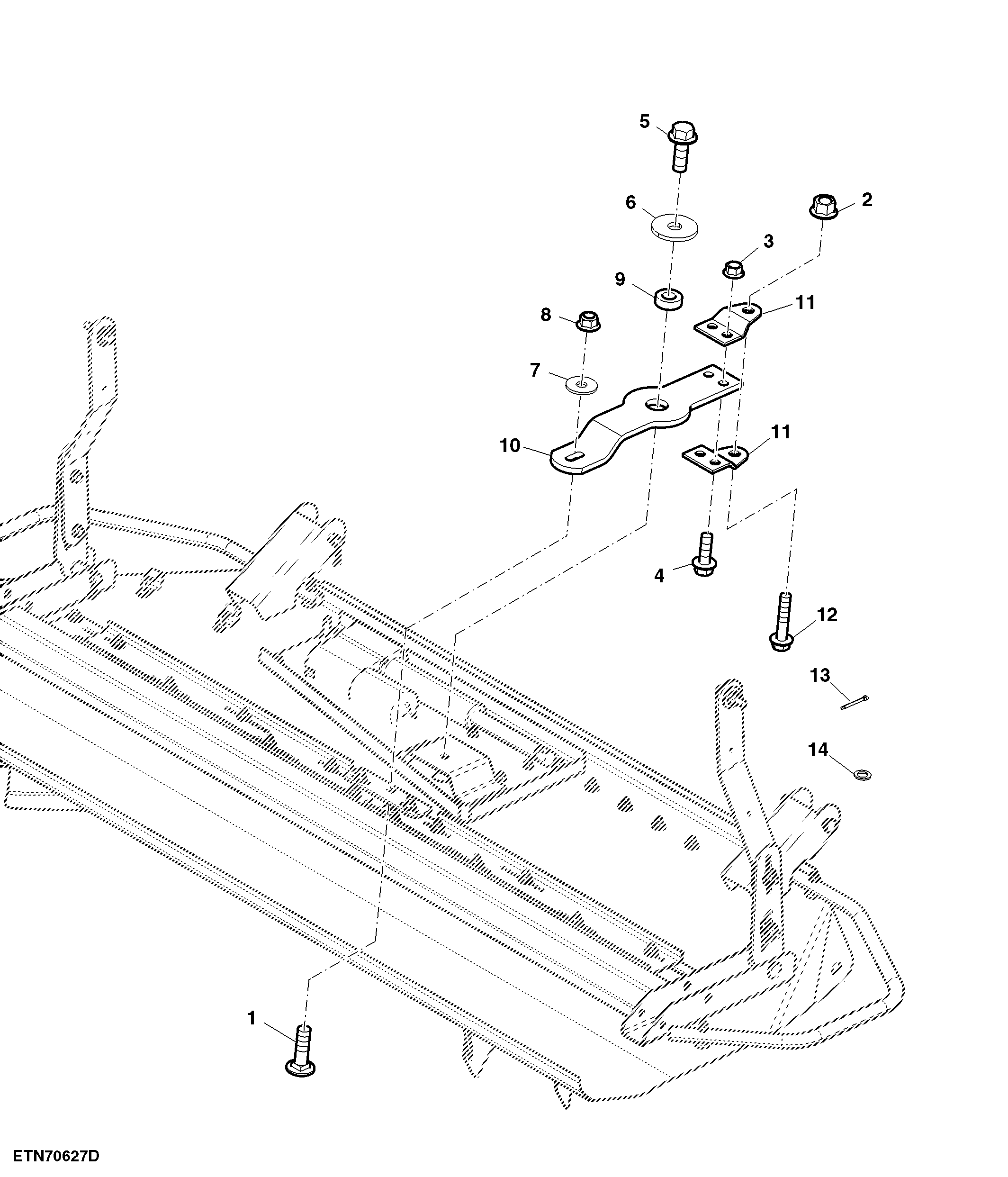

Electrical Tailboard Vane Adjustment

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7193	1	Bolt	M10 X 35
2	14M7401	1	Lock Nut	M12
3	14M7296	2	Flange Nut	M10
4	19M7786	2	Screw	M10 X 30
5	19M7790	1	Screw	M12 X 35
6	24M7102	3	Washer	13.500 X 44 X 4 mm
7	24M7178	1	Washer	10.500 X 30 X 2.500 mm
8	H135891	1	Lock Nut	-
9	H205329	1	Washer	-
10	H205454	1	Strap	-
11	H205540	2	Clevis	-
12	19M7815	1	Screw	M12 X 60
13	11M7015	1	Cotter Pin	3.200 X 25 mm
14	24M7044	1	Washer	13 X 20 X 2 mm

Electrical Tailboard Vane Adjustment

Нет текстового описания
