Открытый узел

Wiring Harness, Battery Box

Wiring Harness, Battery Box

Wiring Harness, Battery Box

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

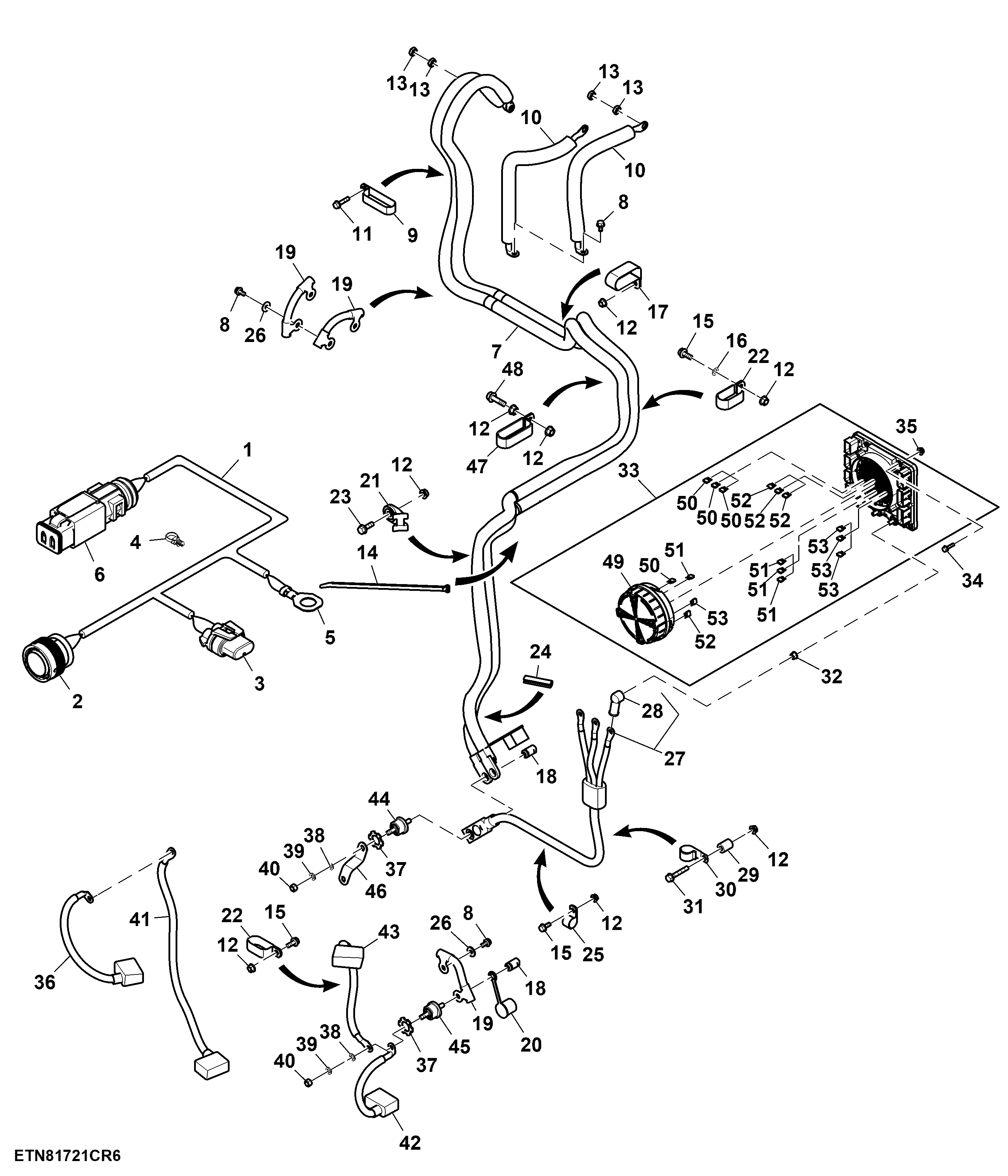

Wiring Harness, Battery Box

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AXE26814	1	Wiring Harness	-
2	57M8792	1	Elec. Connector Housing	Left Contol Unit 2 Main Harness / Battery Box Harness
2	Z78008	10	Elec. Connector Seal	-
2	R78069	3	Elec. Connector Cavity Plug	-
2	57M9526	2	Elec. Connector Terminal	-
2	57M7614	1	Elec. Connector Terminal	-
2	57M9808	2	Elec. Connector Terminal	-
3	57M8128	1	Electrical Connector Assy	Left Shoe Light
3	57M7491	2	Elec. Connector Terminal	-
3	57M9216	2	Elec. Connector Seal	-
3	57M8129	1	Elec. Connector Terminal	-
4	57M10233	3	Tie Band	-
5	57M8865	1	Elec. Connector Terminal	Ring Terminal to Battery
6	57M10517	1	Elec. Connector Housing	Tailings Elevator Speed Sensor
6	57M8022	1	Elec.Connect Locking Device	-
6	57M10486	1	Elec. Connector Accessory	-
6	57M9808	2	Elec. Connector Terminal	-
7	AH235264	2	Cable	-
8	19M7865	4	Screw	M8 X 16
9	H117952	3	Clamp	-
10	AH235480	1	Cable	-
11	19M7897	3	Screw	M8 X 35
12	14M7298	11	Flange Nut	M8
13	14M7415	4	Nut	M12
14	H224073	2	Tie Band	-
15	19M7866	5	Screw	M8 X 20
16	M84309	1	Nut	-
17	R65207	2	Clamp	-
18	H217200	3	Nut	-
19	AXE13010	2	Cable	-
20	H218834	1	Cover	-
21	H224072	1	Clamp	-
22	AH226096	2	Clamp	-
23	19M7867	2	Screw	M8 X 25
24	H229171	1	Weatherstrip	-
25	T27550	3	Clip	-
26	24M7207	3	Washer	8.400 X 24 X 2 mm
27	AXE27005	1	Cable	-
28	HXE33857	3	Boot	-
29	H130269	1	Spacer	-
30	AH90990	1	Clip	-
31	19M7800	1	Screw	M8 X 50
32	H137328	3	Lock Nut	-
33	AXE20524	1	Fuse Box	-
34	19M7863	4	Screw	M6 X 25
35	14M7397	4	Lock Nut	M6
36	AH235253	1	Cable	-
37	H231587	2	Lock Nut	-
38	24M7096	2	Washer	10.500 X 18 X 1.600 mm
39	12H304	2	Lock Washer	3/8"
40	14H812	2	NUT	3/8"
41	AH235261	1	Cable	-
42	AH235443	1	Cable	-
43	AH235444	1	Cable	-
44	AH229880	1	Battery Booster Cables	-
45	AH229881	1	Battery Booster Cables	-
46	HXE31162	1	Bar	-
47	AH77884	2	Clip	-
48	19M7868	1	Screw	M8 X 30
49	AXE74990	1	Cover	-
50	57M8623	8	Fuse	25 A
51	57M7690	11	Fuse	15 A
52	57M7691	14	Fuse	20 A
53	57M7689	5	Fuse	10 A
