Открытый узел

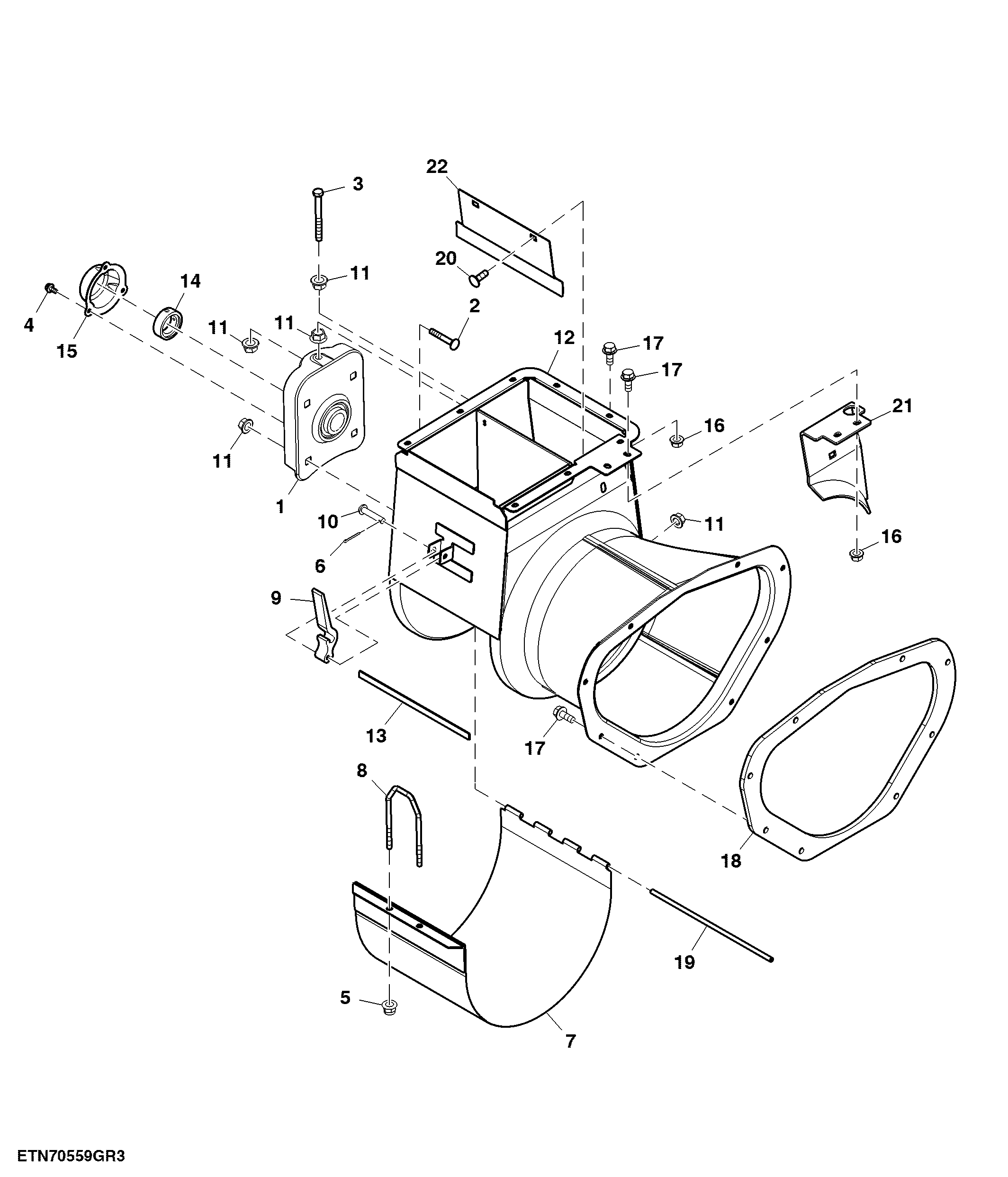

Clean Grain Elevator Boot, Extra High Capacity

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AXE23392	1	Bearing With Housing	-
2	03M7194	4	Bolt	M10 X 40
3	19M8241	1	Cap Screw	M10 X 100
4	19M7774	3	Screw	M6 X 12
5	14M7396	2	Lock Nut	M8
6	11M7081	1	Cotter Pin	2.500 X 20 mm
7	AXE69121	1	Door	SUB FOR APPL AH138426
8	H128877	1	U-Bolt	-
9	H161342	1	Lever	-
10	RV810A	1	Pin Fastener	-
11	14M7296	10	Flange Nut	M10
12	AXE78781	1	Boot	SUB FOR AXE14899 OR AXE68610
13	H81330	1	Isolator	-
14	AH133191	1	Eccentric Locking Collar	-
15	HXE36712	1	Cover	-
16	14M7298	10	Flange Nut	M8
17	19M7866	26	Screw	M8 X 20
18	HXE22288	1	Isolator	-
19	H76083	1	Pin	-
20	H174755	3	Bolt	-
21	HXE131579	1	Wear Plate	USE WITH AXE68610
22	HXE125772	1	Sheet	-

Clean Grain Elevator Boot, Extra High Capacity

Нет текстового описания
