Открытый узел

Support Structure, Exhaust Pipe

Support Structure, Exhaust Pipe

Support Structure, Exhaust Pipe

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

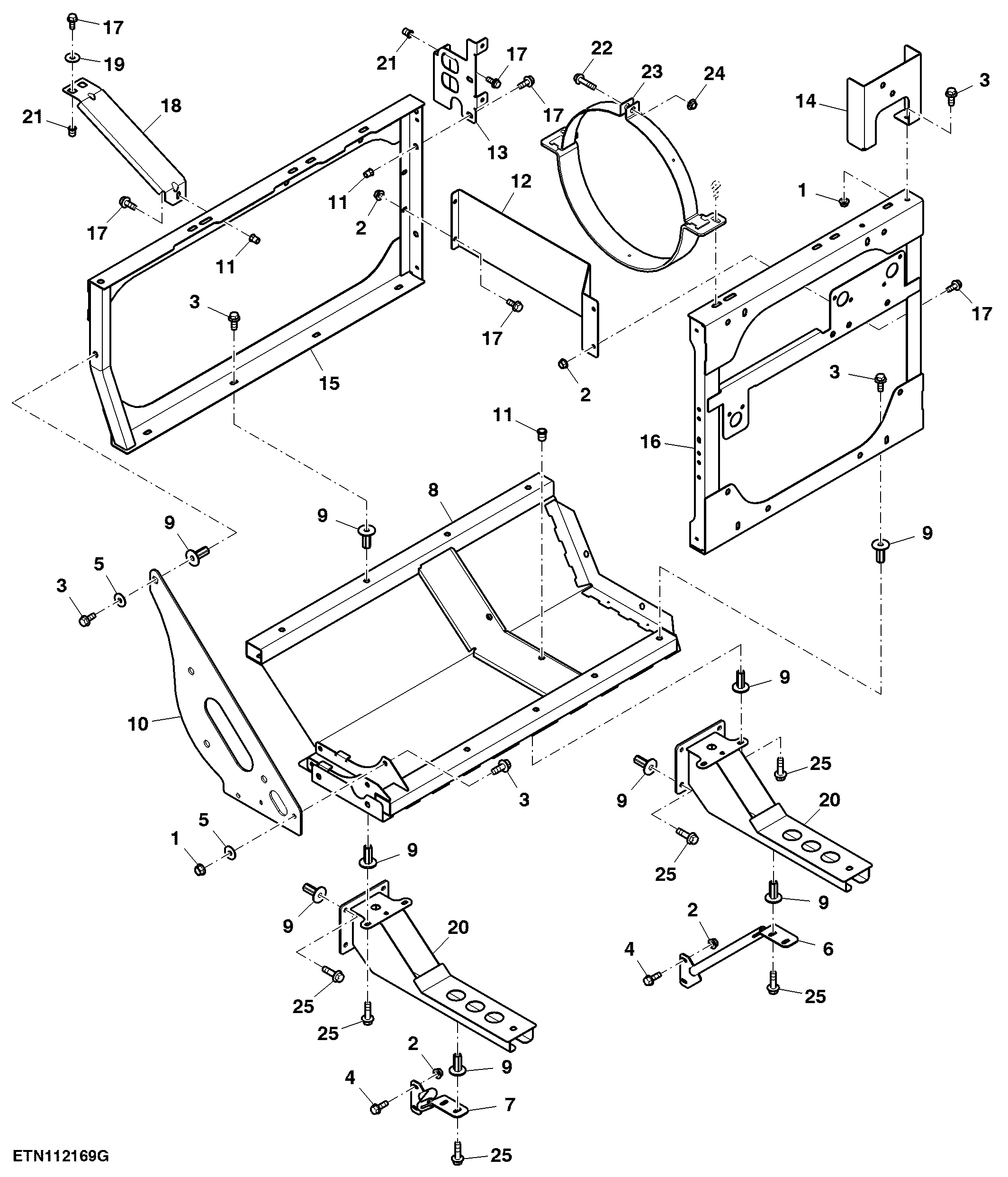

Support Structure, Exhaust Pipe

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7296	4	Flange Nut	M10
2	14M7298	3	Flange Nut	M8
3	19M7785	18	Screw	M10 X 25
4	19M7867	3	Screw	M8 X 25
5	24M7296	5	Washer	10.500 X 30 X 2.500 mm
6	AXE37724	1	Arm	-
7	AXE37749	1	Arm	-
8	AXE39546	1	Frame	-
9	H173411	27	Nut	-
10	HXE67371	1	Plate	-
11	H154071	3	Nut	-
12	HXE70380	1	Plate	-
13	HXE70561	1	Bracket	-
14	HXE70486	1	Bracket	-
15	AXE41328	1	Frame	-
16	AXE41329	1	Frame	-
17	19M7866	11	Screw	M8 X 20
18	HXE74526	1	Bracket	SUB FOR HXE70737
19	24M7298	2	Washer	8.400 X 25 X 2 mm
20	AXE37693	2	Support	-
21	H158135	4	Nut	-
22	19M8114	2	Screw	M10 X 70
23	AXE41327	2	Support	-
24	M142955	2	Lock Nut	-
25	19M7835	10	Screw	M10 X 35
