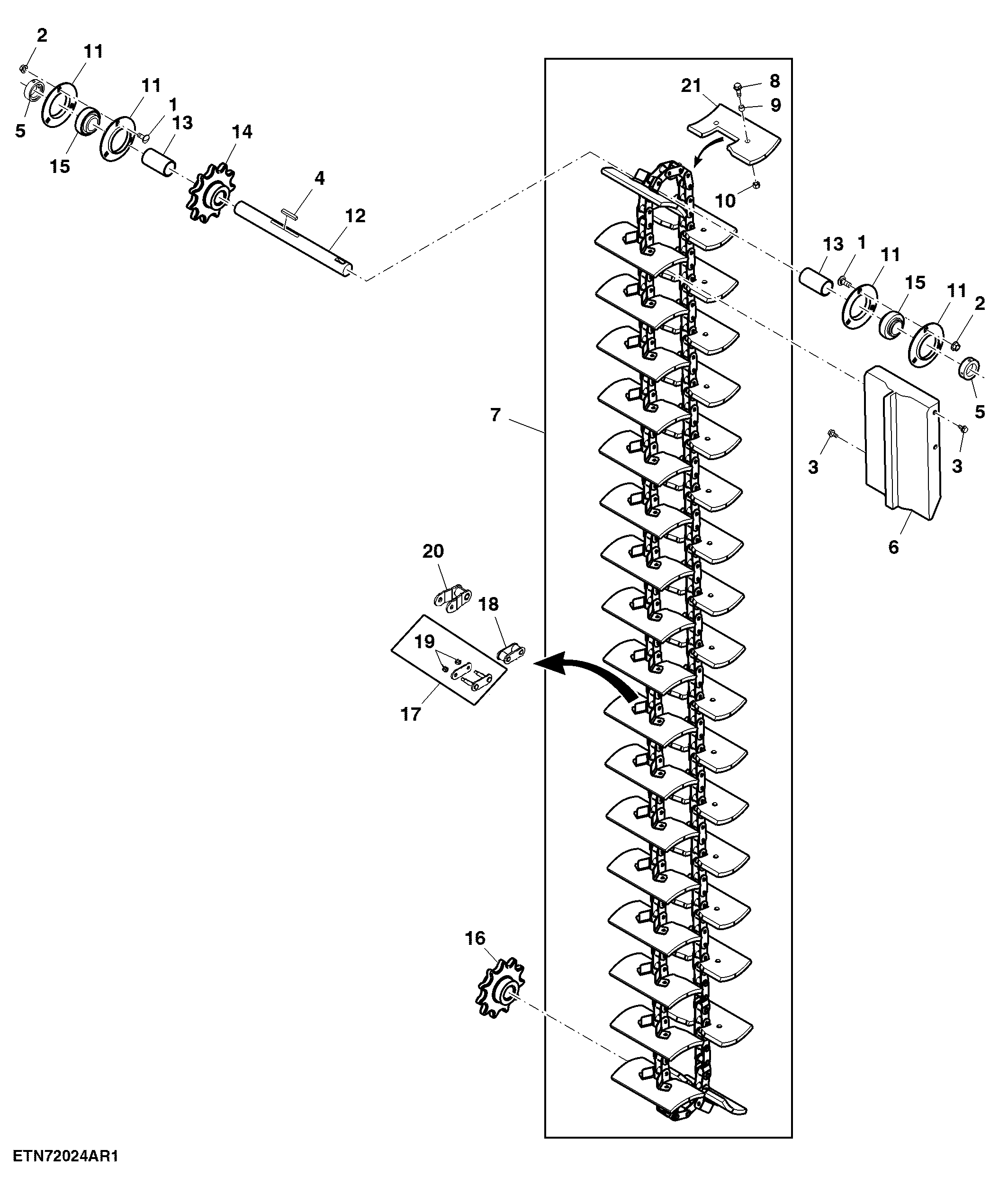

Clean Grain Elevator Link Chain, Extra High Capacity

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	03M7191	6	Bolt	M10 X 25
2	14M7296	6	Flange Nut	M10
3	19M7865	4	Screw	M8 X 16
4	49M6480	1	Shaft Key	8 X 7 X 50 mm
5	AH133191	2	Eccentric Locking Collar	-
6	AXE11318	1	Plug	-
7	AXE16681	1	Roller Chain	L = 148
8	19M7867	72	Screw	M8 X 25
9	H168578	72	Washer	-
10	E64256	72	Lock Nut	-
11	H153308	4	Pressed Flanged Housing	-
12	H220121	1	Shaft	-
13	H220234	2	Spacer	-
14	HXE22458	1	Chain Sprocket	Z = 11
15	JD39104	2	Ball Bearing	-
16	HXE22459	1	Chain Sprocket	Z = 11
17	AH220541	1	Chain Link	(Connector link)
18	AH209911	1	Chain Link	(Inner link)
19	H226769	1	Nut	-
20	AN195170	1	Link Chain	(Offset link)
21	HXE24082	36	Paddle	-

Clean Grain Elevator Link Chain, Extra High Capacity
