Открытый узел

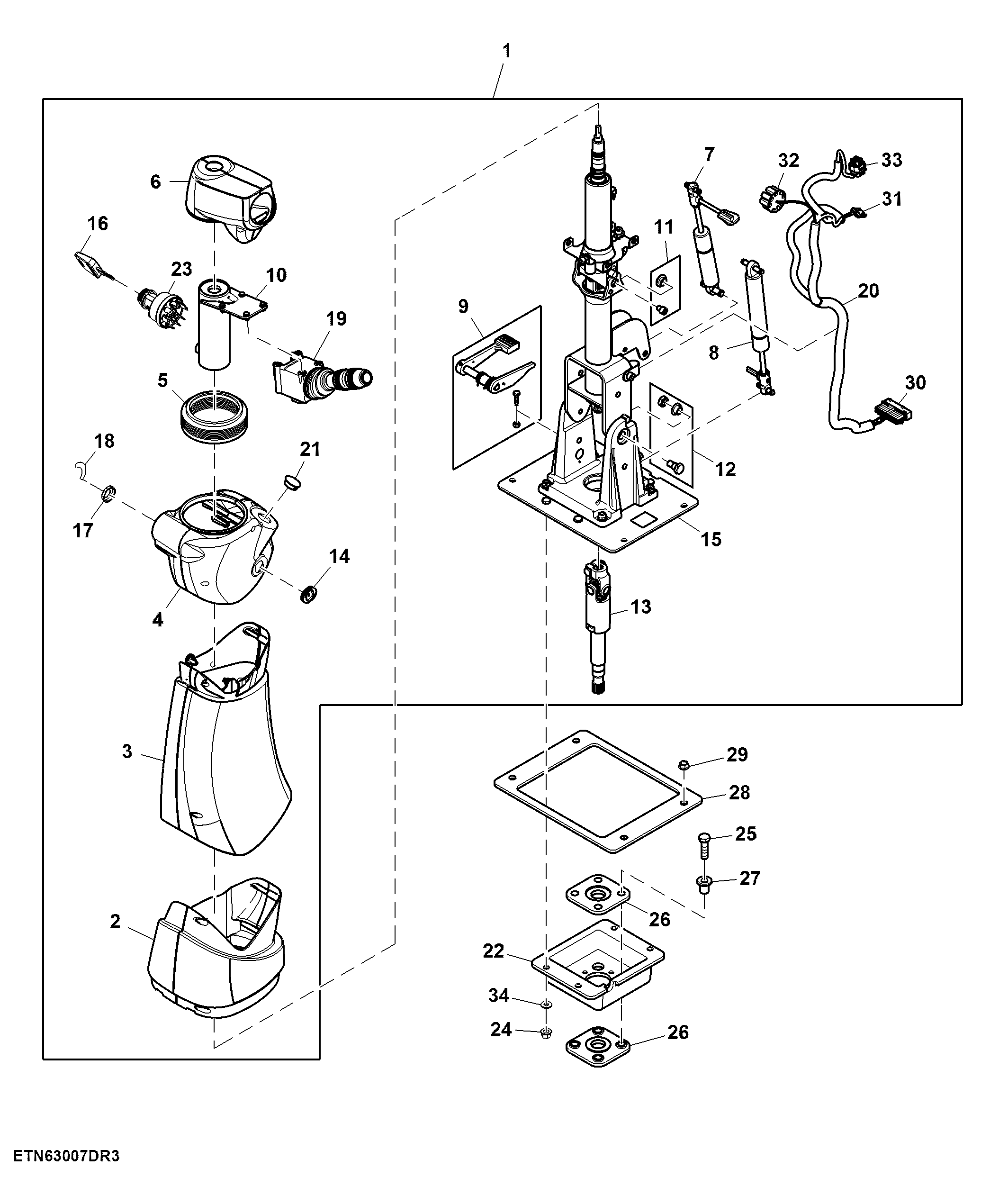

Steering Column Dual Tilt, Telescope, High Spec Version

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AXE74422	1	Steering Column	SUB FOR AL202446 OR AL210649
2	AL203544	1	Cover	-
3	AL203545	1	Cover	-
4	AL203546	1	Cover	-
5	L204196	1	Boot	-
6	AL211943	1	Cover	SUB FOR AL203547
7	AL203553	1	Gas Operated Cylinder	-
8	AL203554	1	Gas Operated Cylinder	-
9	AL203556	1	Pedal	-
10	AXE74429	1	Shaft	SUB FOR AL203557
11	AL203561	1	Pivot	-
12	AL203562	1	Pivot	-
13	AL203957	1	Link	-
14	L207393	1	Grommet	-
15	AXE74428	1	Steering Column	SUB FOR AL210650 OR AXE62946; ALSO ORDER AXE74429
16	RE183935	1	Key	-
17	R44342	1	Nut	-
18	L204195	1	Label	-
19	AXE60127	1	Module	SUB FOR AH233944 OR AXE36775
20	AL204364	1	Wiring Harness	SUB FOR AXE59782
21	L204225	1	Plug	-
22	L203771	1	Flange	-
23	RE61717	1	Rotary Switch	-
24	14M7601	4	Flange Nut	M8
25	19M7169	4	Cap Screw	M10 X 35
26	T268288	2	Isolator	SUB FOR T230463
27	L203985	4	Bushing	-
28	L203772	1	Seal	-
29	14M7298	4	Flange Nut	M8
30	57M7400	14	Elec. Connector Seal	Cavity 1, 2, 3, 4, 5, 6, 7, 8, 11, 13, 16, 17, 20, 23
30	57M7399	4	Elec. Connector Seal	Cavity 9, 10, 14, 15
30	57M8732	5	Elec. Connector Terminal	Cavity 11, 13, 16, 20, 23
30	57M8084	1	Elec. Connector Accessory	-
30	57M8076	1	Elec. Connector Terminal	-
30	57M8070	1	Elec. Connector Housing	Cab Main / Steering Column
31	R77480	1	Electrical Connector Assy	S3, Start Aid Switch
31	57M9461	2	Elec. Connector Terminal	Cavity A, B
32	L78202	1	Elec. Connector Housing	S1, Key Switch
32	57M7106	3	Elec. Connector Terminal	-
32	57M7089	1	Elec. Connector Terminal	-
33	57M9145	1	Elec. Connector Housing	A89, Steering Column Module
33	F053303	7	Elec. Connector Terminal	Cavity 1, 3, 4, 5, 6, 7, 8
33	57M9151	1	Elec. Connector Seal	USE WITH AL204364, Cavity 2
34	R525086	4	Spring Washer	-

Steering Column Dual Tilt, Telescope, High Spec Version

Нет текстового описания
