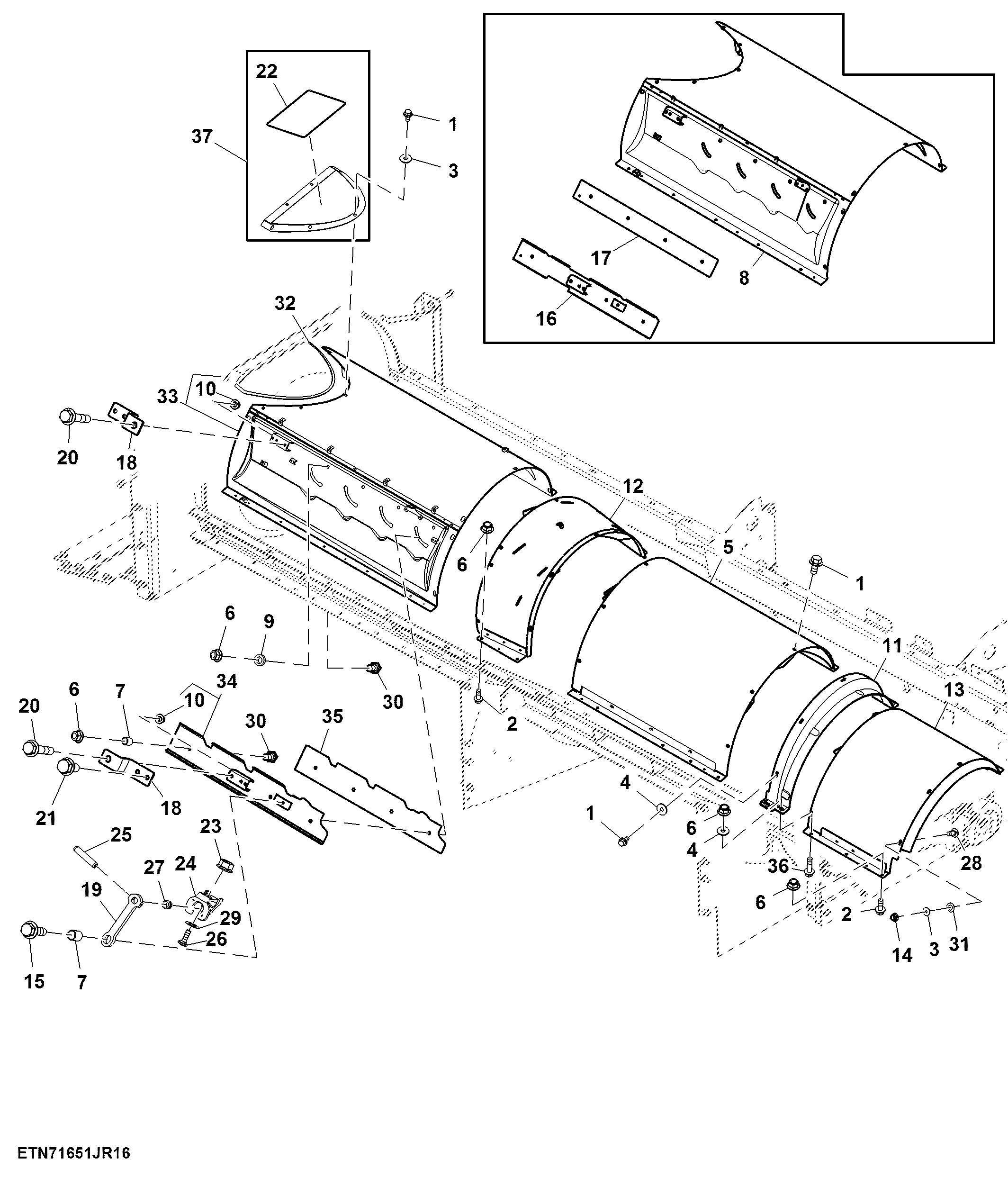

Rotary Top Covers, Adjustable Conical, High Wear

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	19M7784	22	Screw	M10 X 20
2	19M7786	24	Screw	M10 X 30
3	24M7178	13	Washer	10.500 X 30 X 2.500 mm
4	24M7296	17	Washer	10.500 X 30 X 2.500 mm
5	AXE10277	1	Cover	-
6	14M7400	37	Lock Nut	M10
7	HXE38328	5	Bushing	SUB FOR HXE23003
8	AXE11402	1	Cover	ORDER AXE50518; USE WITH AXE50517, HXE90947
9	HXE23002	4	Bushing	-
10	14M7401	2	Lock Nut	M12
11	H206370	1	Flange	FRONT
12	AXE18547	1	Cover	-
13	AH208967	1	Cover	-
14	14M7296	4	Flange Nut	M10
15	19M7835	1	Screw	M10 X 35
16	AXE24510	1	Plate	ORDER AXE50517; USE WITH AXE50518, HXE90947
17	H240243	1	Strip	ORDER HXE90947; USE WITH AXE50518, AXE50517
18	H240424	2	Strap	-
19	HXE11878	1	Linkage	-
20	19M7816	2	Screw	M12 X 65
21	19M7866	4	Screw	M8 X 20
22	H136015	1	Mat	-
23	14M7298	1	Flange Nut	M8
24	HXE25562	1	Bracket	UP
25	34M7040	1	Spring Pin	6 X 30 mm
26	03M7185	1	Bolt	M8 X 25
27	R41076	1	Grommet	-
28	03M7192	4	Bolt	M10 X 30
29	M84309	1	Nut	-
30	19M7382	8	Cap Screw	M10 X 40
31	H141123	4	Push Nut	10 mm (0.394")
32	-	1	Part 32	CTL 609mm, MF H81330
33	AXE50518	1	Cover	SUB FOR AXE11402
34	AXE50517	1	Plate	SUB FOR AXE24510
35	HXE90947	1	Strip	SUB FOR H240243
36	19M7804	4	Screw	M10 X 40
37	AXE12443	1	Door	-

Rotary Top Covers, Adjustable Conical, High Wear

Нет текстового описания
