Открытый узел

Final Drive Gear Case, Track

Final Drive Gear Case, Track

Final Drive Gear Case, Track

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

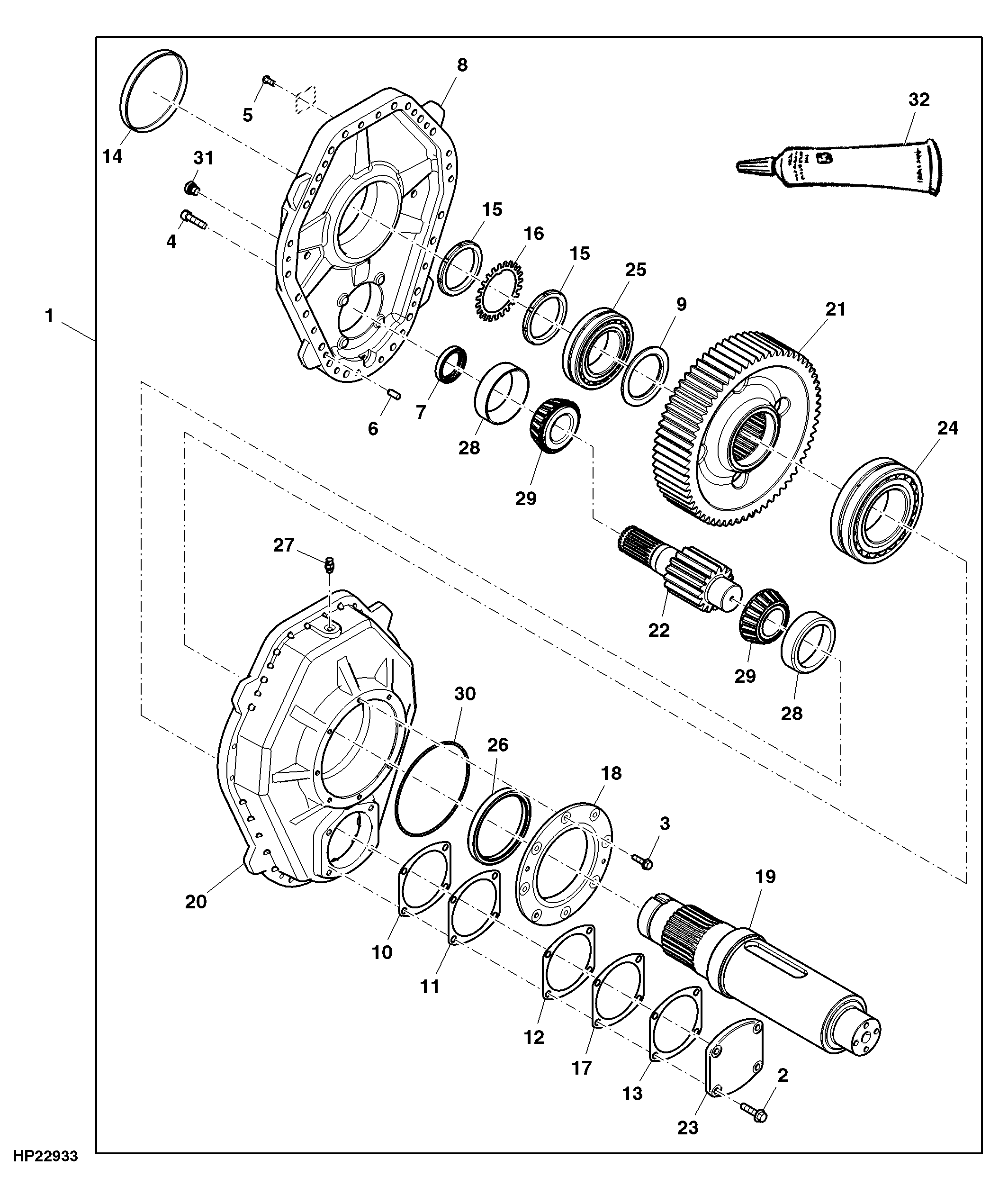

Final Drive Gear Case, Track

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	DE30342	1	Gear Case	SUB FOR DE20922
2	19M7804	4	Screw	M10 X 40
3	19M7868	8	Screw	M8 X 30
4	19M9803	16	Socket Head Screw	M10 X 40
5	25M3827	2	Groove Pin	3 X 8 mm
6	44M7036	2	Dowel Pin	-
7	AZ42575	1	Seal	-
8	CE21549	1	Housing	-
9	CE21550	1	Sleeve	-
10	-	1	Part 10	TK = 0.5 mm , ORDER DE30396
11	-	1	Part 11	TK = 0.25 mm , ORDER DE30396
12	-	1	Part 12	TK = 0.15 mm , ORDER DE30396
13	-	1	Part 13	TK = 0.1 mm , ORDER DE30396
14	CE21678	1	Cap	-
15	CE21680	2	Lock Nut	-
16	CE21681	1	Sealing Washer	-
17	-	1	Part 17	TK = 0.076 mm , ORDER DE30396
18	CE30040	1	Cap	-
19	CE30041	1	Shaft	-
20	CE30042	1	Housing	-
21	CE30043	1	Spur Gear	Z = 63
22	CE30057	1	Pinion	-
23	CE30255	1	Gear	Z = 20 / 30
24	DE20920	1	Thrust Bearing	-
25	DE20921	1	Thrust Bearing	-
26	DE20925	1	Seal	-
27	DE20928	1	Union Fitting	-
28	JD8255	2	Bearing Cup	-
29	JD9078	2	Bearing Cone	-
30	R59532	1	Ring	-
31	RE46684	3	Fitting Plug	-
32	L64500	1	Sealant	-
