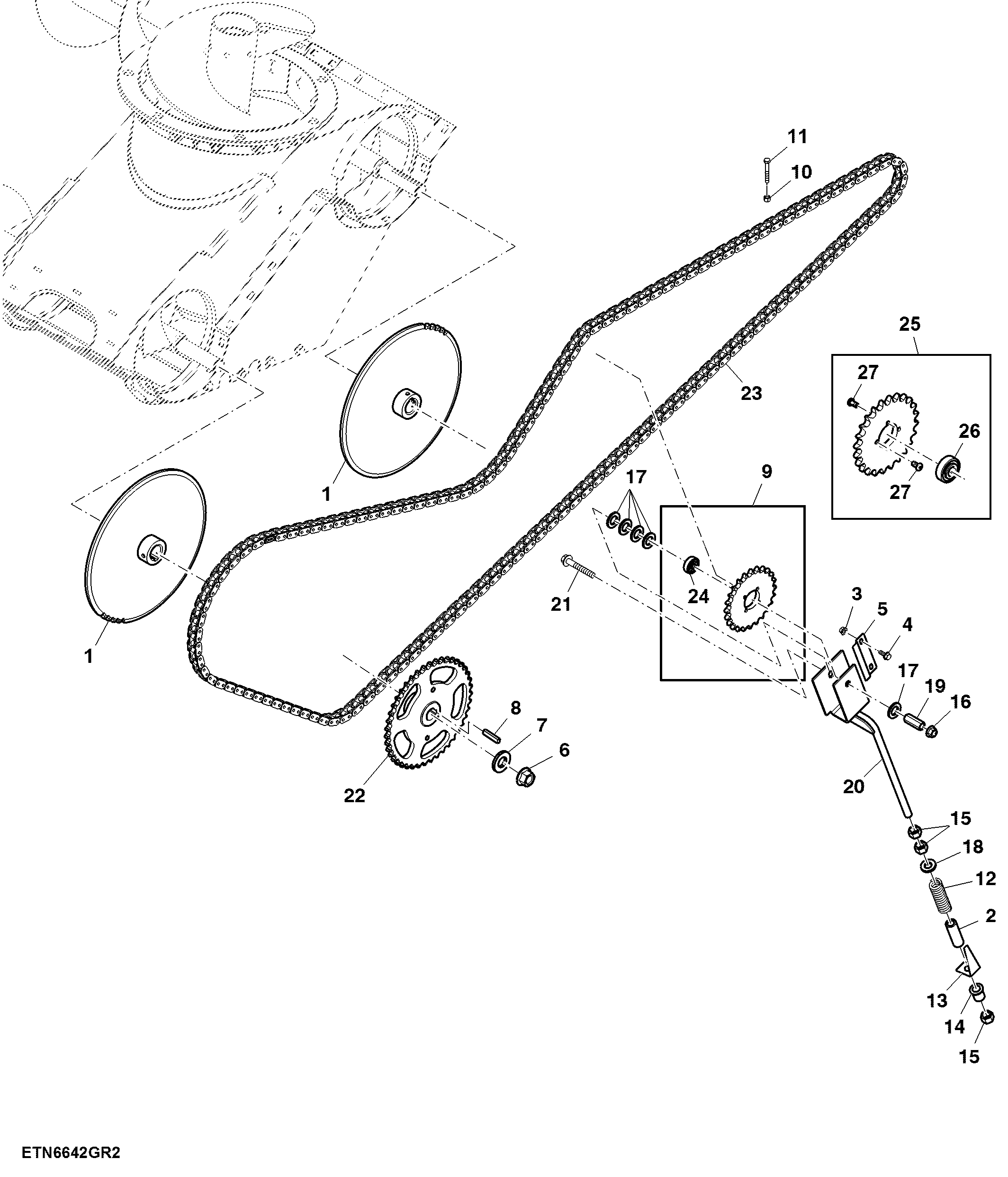

Unloading Auger Chain Drive, 3.3 and 3.8 bps

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH140001	2	Chain Sprocket	Z = 60
2	H161813	1	Hose	LGTH = 70 mm
3	14M7298	2	Flange Nut	M8
4	19M7866	2	Screw	M8 X 20
5	H155088	1	Guard	-
6	14M7300	1	Flange Nut	M20
7	24M7243	1	Washer	25.400 X 50 X 6 mm
8	H236743	1	Shaft Key	10 X 8 X 50 mm (0.394" X 0.315" X 1-31/32")
9	AXE28341	1	Chain Sprocket	Z = 19
10	E64256	3	Lock Nut	-
11	H218954	3	Cap Screw	-
12	B11482	1	Spring	-
13	H202506	1	Gauge	-
14	M120229	1	Bushing	-
15	14M7276	3	Nut	M16
16	14M7299	1	Flange Nut	M12
17	24M7051	5	Washer	21 X 37 X 3 mm
18	24M7241	1	Washer	17 X 34 X 4 mm
19	HXE25995	1	Spacer	-
20	AXE57243	1	Yoke	SUB FOR AXE18287
21	19M7818	1	Screw	M12 X 80
22	HXE37868	1	Drive Sprocket	Z = 43
23	AXE53952	1	Roller Chain	L = 264, SUB FOR AH202176
24	AXE10322	1	Ball Bearing	-
25	AH206131	1	Chain Sprocket	Z = 24
26	JD7126	1	Ball Bearing	-
27	21M7285	4	Screw	M6 X 12

Unloading Auger Chain Drive, 3.3 and 3.8 bps
