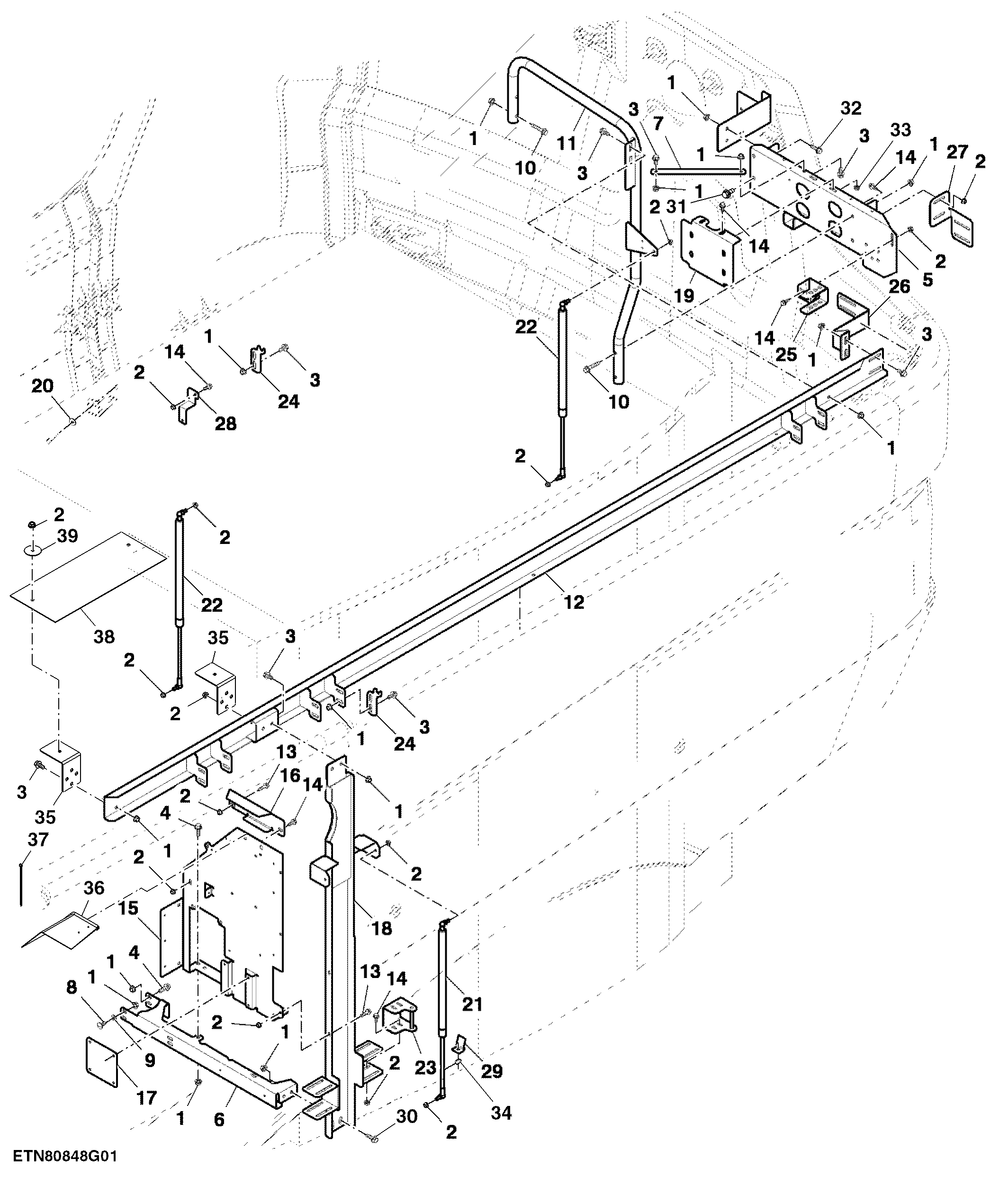

Styling Brackets - Open Center Hydraulics (1/2)

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7296	53	Flange Nut	M10
2	14M7298	71	Flange Nut	M8
3	19M7784	38	Screw	M10 X 20
4	19M7786	13	Screw	M10 X 30
5	AH234665	1	Support	LH REAR
6	H237506	1	Channel	LH
7	H237549	1	Strap	LH REAR
8	03M7191	2	Bolt	M10 X 25
9	H141123	2	Push Nut	-
10	19M7806	4	Screw	M10 X 50
11	AH234666	1	Support	LH REAR
12	AXE24465	1	Channel	LH, SUB FOR AH234669
13	19M7868	7	Screw	M8 X 30
14	19M7866	43	Screw	M8 X 20
15	H237479	1	Plate	LH
16	H237514	1	Bracket	LH
17	HXE23584	1	Plate	-
18	AXE24823	1	Support	LH
19	HXE11543	1	Bracket	-
20	24M7207	4	Washer	8.400 X 24 X 2 mm
21	AH128597	3	Gas Operated Cylinder	-
22	AH161392	3	Gas Operated Cylinder	-
23	AXE10877	3	Handle	-
24	H164691	6	Bracket	-
25	H214849	1	Bracket	LH REAR
26	H237548	1	Bracket	REAR UP
27	H237543	1	Bracket	REAR LOW
28	HXE25898	1	Bracket	FRONT
29	H135965	3	Stop	-
30	19M7785	6	Screw	M10 X 25
31	14M7299	2	Flange Nut	M12
32	19M7789	2	Screw	M12 X 30
33	H135891	4	Lock Nut	-
34	M68701	3	Grommet	-
35	HXE42694	2	Bracket	LH
36	HXE41263	1	Seal	-
37	R44302	1	Tie Band	-
38	HXE42695	1	Cover	LH
39	24H1297	2	Washer	11/32" X 2" X 0.065"

Styling Brackets - Open Center Hydraulics (1/2)

Нет текстового описания
