Открытый узел

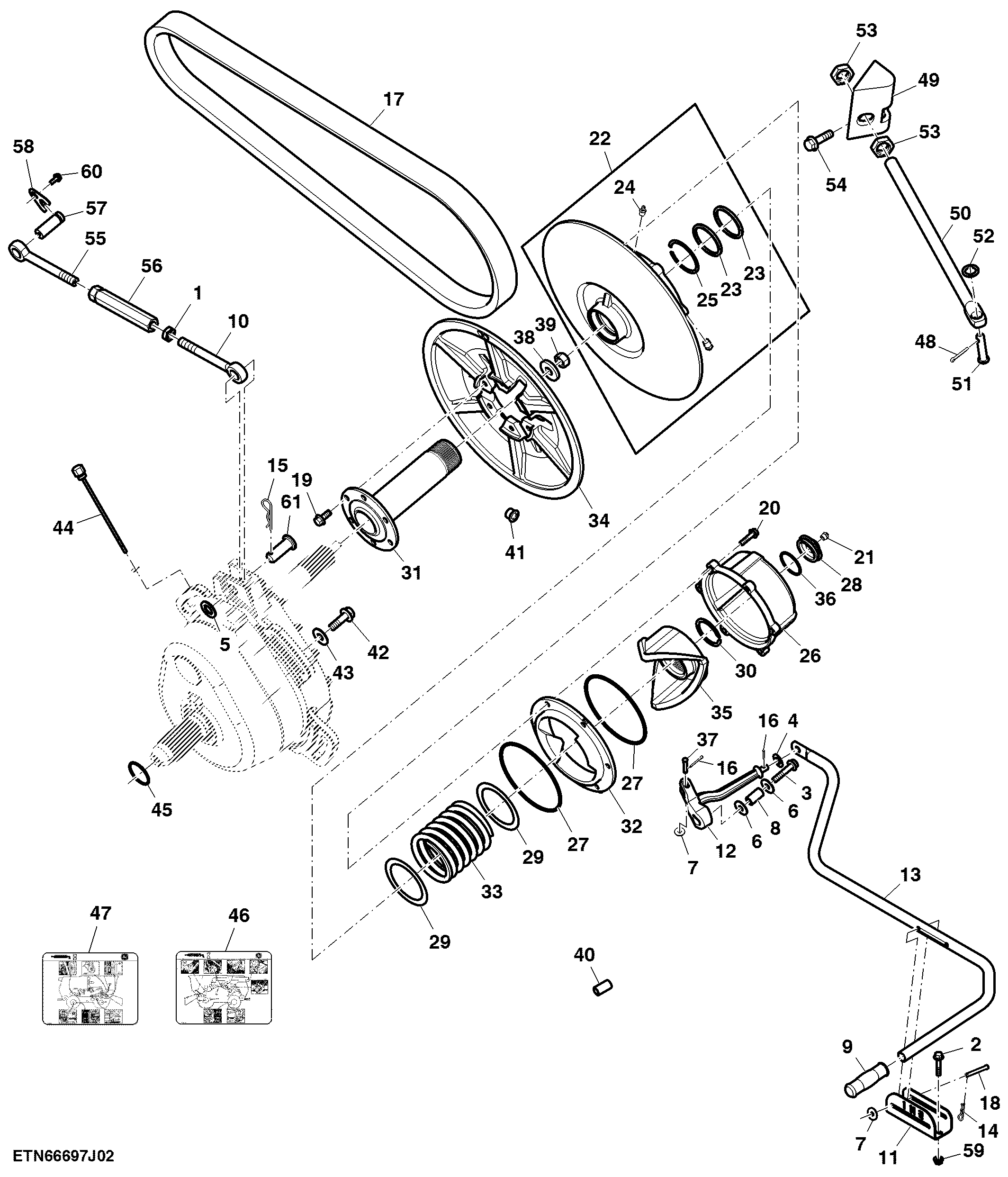

Rotor Drive - Large Sheaves

Rotor Drive - Large Sheaves

Rotor Drive - Large Sheaves

Серийный номер

Бренд

John Deere

Читать описание

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

Rotor Drive - Large Sheaves

Нет текстового описания

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	14M7335	1	Nut	M20
2	19M7785	1	Screw	M10 X 25
3	19M7815	1	Screw	M12 X 60
4	24H1368	1	Washer	21/32" X 1-5/16" X 0.090"
5	24M7091	1	Washer	26 X 44 X 4 mm
6	24M7180	2	Washer	13 X 37 X 3 mm
7	24M7207	2	Washer	8.400 X 24 X 2 mm
8	28H950	1	Bushing	0.546" X 0.840" X 1-1/2"
9	B15494	1	Grip	-
10	HXE23884	1	Eyebolt	-
11	HXE140545	1	Support	SUB FOR APPL H159511
12	H207095	1	Lever	-
13	HXE140544	1	Gearshift Lever	SUB FOR APPL H203295
14	J16931	1	Pin	-
15	A15146	1	Pin	-
16	11H236	2	Cotter Pin	1/8" X 1"
17	HXE147321	1	V-Belt	(Heavy Duty) LGTH = 3260 mm, WIDTH = 76.2 mm; SUB FOR HXE63990
18	R68672	1	Pin	-
19	19M7789	6	Screw	M12 X 30
20	19M8162	6	Screw	M10 X 40
21	AE38448	2	Pressure Relief Valve	-
22	AH212946	1	Half Sheave	-
23	AH144147	2	Seal	-
24	JD7759	2	Lubrication Fitting	-
25	T48776	1	Snap Ring	-
26	H150080	1	Cover	-
27	H150502	2	O-Ring	-
28	H150503	1	Fitting Plug	-
29	H150609	2	Washer	-
30	H168131	1	Snap Ring	-
31	H173374	1	Hub	-
32	H201069	1	Cam	-
33	H207813	1	Compression Spring	-
34	H208621	1	Half Sheave	-
35	H212386	1	Cam	-
36	R43750	1	O-Ring	-
37	A52086	1	Pin Fastener	-
38	H169149	1	Washer	-
39	A31870	1	Lock Nut	-
40	28H3423	1	Bushing	0.364" X 0.540" X 7/8"
41	H176573	1	Cap	-
42	19M7794	4	Screw	M16 X 50
43	24H1106	4	Washer	11/16" X 1-3/4" X 0.134"
44	AH168365	1	Dipstick	-
45	H169954	1	Snap Ring	-
46	HXE16363	1	Label	Left Hand Lube Chart
47	HXE16362	1	Label	Right Hand Lube Chart
48	11M7038	1	Cotter Pin	6.300 X 40 mm
49	H201568	1	Bracket	-
50	H218588	1	Eyebolt	-
51	R53296	1	Pin Fastener	-
52	24H1448	1	Washer	1-1/32" X 1-1/2" X 0.120"
53	14M7533	2	Nut	M30
54	19M7843	2	Screw	M16 X 35
55	HXE23885	1	Eyebolt	-
56	HXE23886	1	Turnbuckle	-
57	HXE23887	1	Pin	-
58	HXE28177	1	Clip	-
59	14M7296	1	Flange Nut	M10
60	19M7866	1	Screw	M8 X 20
61	T191318	1	Pin Fastener	SUB FOR H170819; ALSO ORDER (3) 24H1138
