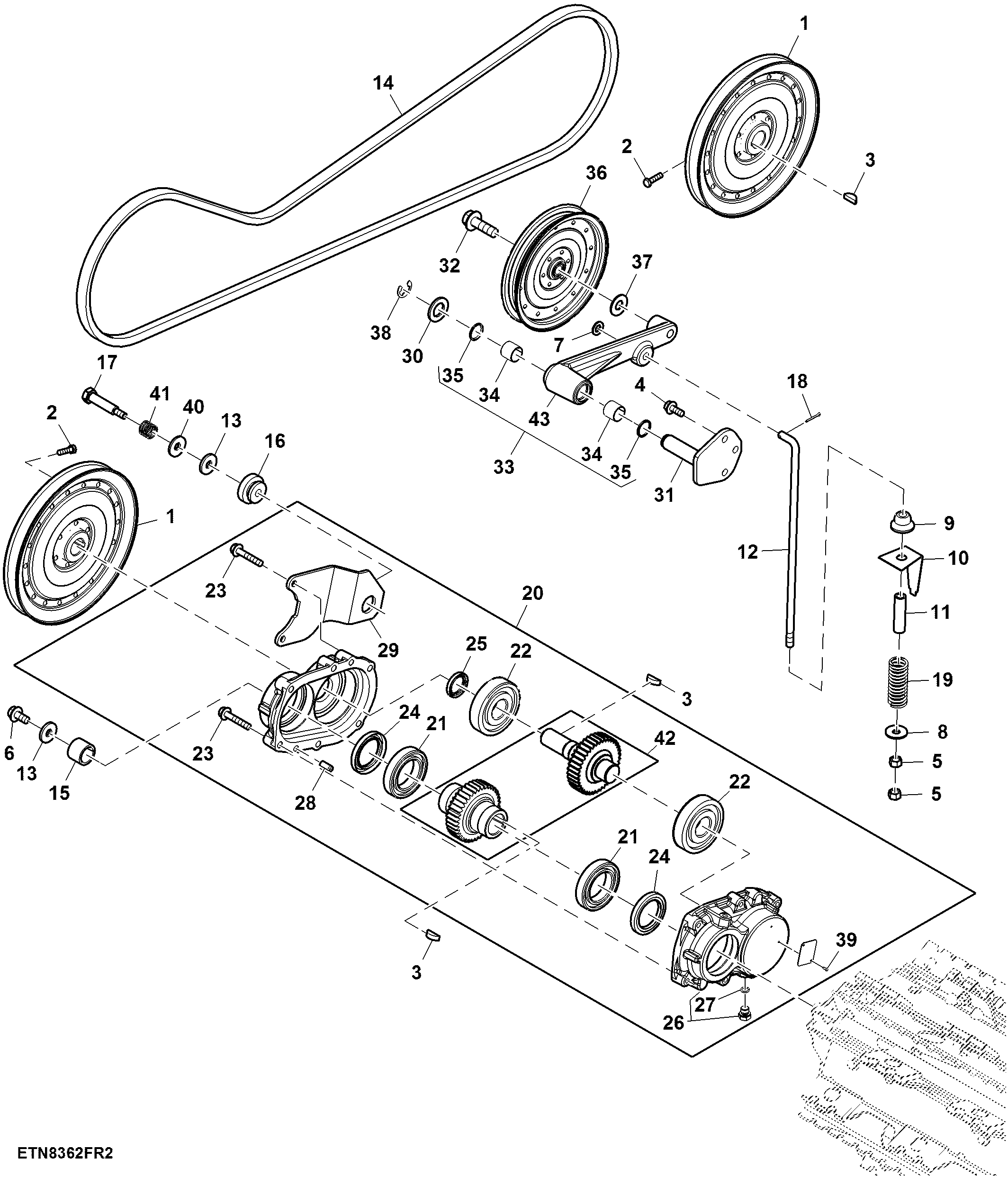

Overshot Beater Drive, Premium Flex Residue

Серийный номер

Бренд

John Deere

100

баллов

Нашли неточность, знаете аналог или есть вопрос?

Воспользуйтесь этой формой и получите бонусы

№ на схеме	Серийный номер	Кол-во	Название	Описание
1	AH202007	2	Pulley	-
2	RE66298	2	Cap Screw	-
3	26M7008	3	Shaft Key	8 X 28 mm
4	19M7785	4	Screw	M10 X 25
5	14M7275	2	Nut	M12
6	19M7788	1	Screw	M12 X 25
7	24M7047	1	Washer	13 X 24 X 2.500 mm
8	24M7180	1	Washer	13 X 37 X 3 mm
9	H129207	1	Pivot	-
10	H171039	1	Gauge	-
11	-	1	Part 11	CTL 70 mm, MF TY22326
12	HXE100087	1	Hook Bolt	SUB FOR H150803
13	24H1351	2	Washer	9/16" X 1-1/2" X 0.164"
14	H240895	1	V-Belt	LGTH = 2984 mm, WIDTH = 23.4 mm
15	H139922	1	Bushing	-
16	T41770	1	Isolator	-
17	GX21790	1	Bolt	-
18	11H236	1	Cotter Pin	1/8" X 1"
19	H26552	1	Compression Spring	-
20	DE20780	1	Crankcase	-
21	JD9292	2	Ball Bearing	-
22	DE20450	2	Ball Bearing	-
23	19M8292	6	Screw	M10 X 50
24	R35643	2	Seal	-
25	DE20531	1	Seal	-
26	RE46684	2	Fitting Plug	-
27	51M7041	2	O-Ring	11.300 X 2.200 mm
28	44M7036	2	Dowel Pin	-
29	CE21281	1	Plate	-
30	24M7091	1	Washer	26 X 44 X 4 mm
31	AH212002	1	Pin	-
32	19M7794	1	Screw	M16 X 50
33	AH163830	1	Arm	-
34	H171061	2	Bushing	-
35	AA5607R	2	Seal	-
36	AH97031	1	Idler	-
37	24H1192	1	Washer	11/16" X 1-1/2" X 0.105"
38	P46402	1	Snap Ring	-
39	25M3827	2	Groove Pin	3 X 8 mm
40	24M7207	1	Washer	8.400 X 24 X 2 mm
41	H81462	1	Spring	-
42	DE21135	1	Gear Kit	Z = 38 / 38
43	H170101	1	Arm	-

Overshot Beater Drive, Premium Flex Residue
